ППКОП "Радиус-6С"; "Радиус-6"

Описание:

Предназначены для контроля состояния 6-ти шлейфов сигнализации, подачи светового и звукового сигналов и передачи извещений по каналу связи.

Прибор «Радиус-6С» является усовершенствованным вариантом прибора «Радиус-РС». Основные отличия от прибора ППКОП «Радиус-РС» выделены жирным курсивом.

Область применения

Автономная или централизованная охрана объектов – офисов, квартир, магазинов, складских помещений и т.п. Устанавливается внутри охраняемого объекта, оборудованного охранными и пожарными извещателями.

Возможности и особенности

1. Количество контролируемых шлейфов сигнализации – 6: два шлейфа охранной сигнализации (ШС1, ШС2), три шлейфа охранно-пожарной сигнализации (ШС3, ШС4, ШС5) и один шлейф тревожной сигнализации (ШС6).

2. Взятие прибора под охрану и снятие с охраны производится с помощью встроенной клавиатуры (для прибора «Радиус-6С») или клавиатуры выносного пульта управления «Радиус КС-6».

3. Напряжение в охранно-пожарных ШС – 12 В.

4. Выбор типа для шлейфов ШС3, ШС4, ШС5 (охранный или пожарный) производится перемычками. Указанные шлейфы являются круглосуточными, если они сконфигурированы как пожарные.

5. Величина тока по пожарному ШС для питания извещателей – 3 мА.

6. Шлейф ШС2 может быть назначен проходным (устанавливается перемычкой J5), т.е. если первым был нарушен шлейф ШС1, то нарушение шлейфа ШС2 не вызывает режим тревоги в течение задержки на вход.

7. Возможность обхода шлейфов при взятии под охрану.

8. Информативность (количество видов сообщений, передаваемых прибором по каналу связи) – 13 ед.

Виды сообщений: «Нарушение шлейфа», «Восстановление шлейфа», «Пожар по шлейфу», «Неисправность шлейфа», «Взятие под охрану без тестовых», «Взятие под охрану с тестовыми», «Снятие с охраны», «Ложный пароль», «Отсутствие сети», «Восстановление сети», «Разряд АКБ», «Восстановление АКБ», «Тест». Максимальное количество вариантов сообщений – 256.

9. Напряжение питания: основное – от сети 220 В, резервное - от встроенной АКБ напряжением 12 В и емкостью 4,5 А/ч. Автоматический заряд АКБ от сети.

10. Ток потребления от АКБ:
- в дежурном режиме – не более 0,2 А;
- в режиме «Тревога», «Пожар» или «Неисправность», когда включены внешний световой оповещатель, внешний звуковой оповещатель и работает передатчик - не более 1,2 А.

11. Контроль напряжения сети и АКБ выполняется круглосуточно (независимо от того, находится прибор на охране или нет) с передачей соответствующих сообщений по каналу связи.

12. Энергосберегающий режим при работе с разряженной АКБ.

13. Выходы прибора:
- выходы для подключения светового и звукового оповещателей;
- выход «ПЦН»;
- выход «+12В» для питания активных извещателей;

14. Хранение в буфере 20 последних тревожных извещений;

15. Количество каналов передачи информации – один, из следующих:
- радиоканал. В прибор устанавливается передатчик одного из типов: ПРД27, ПРД160, ПРД450, который обеспечивает передачу сообщений в цифровой форме на центральную станцию мониторинга ЦСМ;
- проводной телефонный канал. В прибор устанавливается автоматический дозваниватель «Радиус» для передачи сообщений в речевой форме на заранее запрограммированные телефонные номера;
- GSM-канал. В прибор устанавливается модуль «Дятел», который совместно с сотовым телефоном «Siemens» обеспечивает передачу извещений в форме SMS-сообщений по сети сотовой связи на АРМ «Радиус» и на телефоны собственника;

Возможно одновременное использование двух каналов связи:
- радио- и GSM;
- проводного телефонного и GSM.

16. Контроль радиоканала – периодической передачей тестовых сообщений.

17. С целью повышения надежности доставки сообщений изменен формат передаваемых по радиоканалу информационных и тестовых сообщений (количество повторов и случайный интервал между ними).

18. Протоколы передачи сообщений по радиоканалу: RBA, RRD, RPI (без перекодировщика);

19. Возможность обновления версии программы прибора в эксплуатации с помощью универсального программатора.

20. Конструкция – металлический корпус с крышкой.

21. Контроль вскрытия корпуса прибора.

22. Рабочий диапазон температур: от минус 25 до плюс 50º С.

23. Габаритные размеры: 90×270×85 мм.

24. Масса прибора (без АКБ) – не более 2,5 кг.

Потребитель имеет возможность самостоятельно изменить с помощью универсального программатора ProgUniv и перемычек на плате прибора параметры:
- код системы, номер объекта;
- типы шлейфов;
- протокол передачи;
- период тестовых сообщений;
- время задержки на вход/выход и т.д.

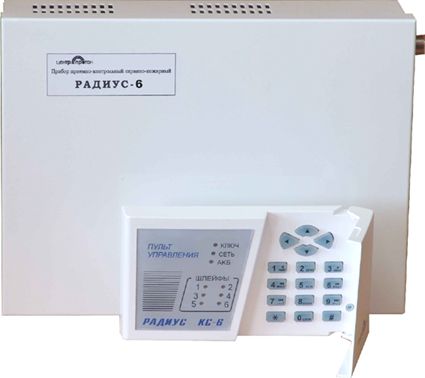

Прибор «Радиус-6» отличается от прибора «Радиус-6С» отсутствием светодиодов и клавиатуры на передней панели. Управление прибором производится только с выносного пульта управления «Радиус КС-6».
