ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ
ППКОП 0104061-68-1 "Сеть"

ПРЕДНАЗНАЧЕН:

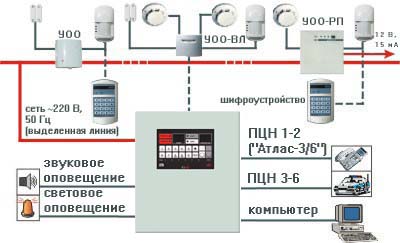

Для контроля до 68 шлейфов охранной или пожарной сигнализации (ШС), как в автономном режиме с включением устройств оповещения, так и с передачей извещений на ПЦН, обеспечивая при этом простоту монтажа и экономию финансовых средств при построении системы сигнализации.

ОСОБЕННОСТИ:

- передача сигналов по выделенной двухпроводной линии (до 5000 м);
- передача сигналов сети 220 В в пределах одной подстанции;
- высокая помехоустойчивость.

ТАКТИКА РАБОТЫ:

Алгоритм работы прибора программируется пользователем.

- постановка и снятие любого ШС (с 1 по 68) или любой из 7 групп шлейфов (ПЦН1 – ПЦН7) с охраны производится с клавиатуры устройства оконечного пультового;
- постановка на охрану ШС № 65 по тактике «с открытой дверью» и снятие его с задержкой выдачи сигнала тревоги на звуковой и световой оповещатели на время 60 с.
- постановка на охрану "с закрытой дверью": время выхода ( 60 сек.);
- задержка на вход (60 сек.);
- постановку и снятие с охраны как одиночных ШС, так и групп ШС;
- возможность перевзятия ШС с УОП;
- возможность организовать дистанционную постановку ШС;
- каждый из выходов на ПЦН может быть запрограммирован на передачу сигналов от любых ШС;
- возможно использование в качестве средств управления постановкой ШС шифрустройств ППКОП 0104050639-4-1 "Аккорд", контроллеров доступа для электронных ключей DS1990А («Touch Memory») или других коммутационных устройств;

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Прибор обеспечивает:
- включение в ШС электроконтактных и магнитоконтактных извещателей, извещателей с релейным выходом и извещателей с питанием по шлейфу;
- встроенная сирена;
- встроенный источник резервного питания.

Программируемые параметры:
- номер частотной литеры прибора (01 - 08);
- номера шлейфов сигнализации УОО (1 - 64);
- связи шлейфов сигнализации с соответствующими выходами ПЦН;
- состав групп шлейфов сигнализации для децентрализованного управления;
- состав группы круглосуточных (пожарных и тревожных) шлейфов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- допустимое затухание в линии связи на частоте 33 кГц, не более, дБ

54

- максимальная удалённость объектовых устройств от УОП составляет:



в регулярных кабельных сетях электропередач, около, м

500

в воздушных линиях электропередач, около, м

1500

по выделенной линии, не менее, м

5000
