Прибор приемно-контрольный охранно-пожарный
"ВБД6"

Назначение

Автономная или централизованная охрана объектов в составе систем СПДИ "Дунай-XXI", КИСЦН "Дунай", АИУС "Каштан", ПТК "Интеграл", АСЦН "Циклон" с автоматизированной тактикой охраны, а также систем типа "Нева", "Центр", "Атлас-2М", ПТК "Интеграл" с ручной тактикой охраны и других систем аналогичного класса.

Характеристики

• Количество подключаемых шлейфов - до 6 шт., с устройством расширения "ВБД6-УР" - до 24 шт., число групп шлейфов - 1,2 , с "ВБД6-УР" - 6;

• Стандартные стыки для организации проводных и беспроводных каналов связи передачи тревожной информации на ПЦН по: занятой или выделенной телефонной линии ГТС; выделенному радиоканалу; мобильной сотовой сети стандарта GSM900/1800; интерфейсу RS 232 для передачи данных от ППК к ПЭВМ, СРП "Банкомсвязь"; интерфейсу RS 485 для организации сети между несколькими ППК (до 9 шт.);

• Модульная конструкция позволяет конфигурировать двенадцать исполнений прибора;

• Работает с выносной релейной клавиатурой и контактными ключами ТМ;

• Встроенная грозозащита, энергонезависимая память событий на каждый рубеж (группу) охраны от ВЗЯТИЯ до ВЗЯТИЯ, отключение при 100% разряде АКБ;

• Выдача пользователю "подтверждения" о взятии объекта под охрану;

• Программирование ППК осуществляется как вручную при помощи перемычек на плате ППК и микросхемы для конфигурирования версии "ВБД6 ТАБЛ В1.01", так и с помощью ПЭВМ и программы "VВD".

Устройство прибора

Микропроцессорное изделие, функциональные узлы которого размещены в металлическом корпусе с открывающейся дверцей.

Модуль "ВБД6-МУ"

Базовый модуль управления во всех исполнениях ППКОП "ВБД6".

Обеспечивает включение выходного реле и управляющего выхода. Хранит параметры функционирования, которые программируются пользователем ППКОП по условиям, предложенным программой "VВD" или микропроцессором "ВБД6 ТАБЛ В1.01". К реле может быть подключен выносной индикатор или исполнительное устройство, к управляющему выходу - выносной индикатор.

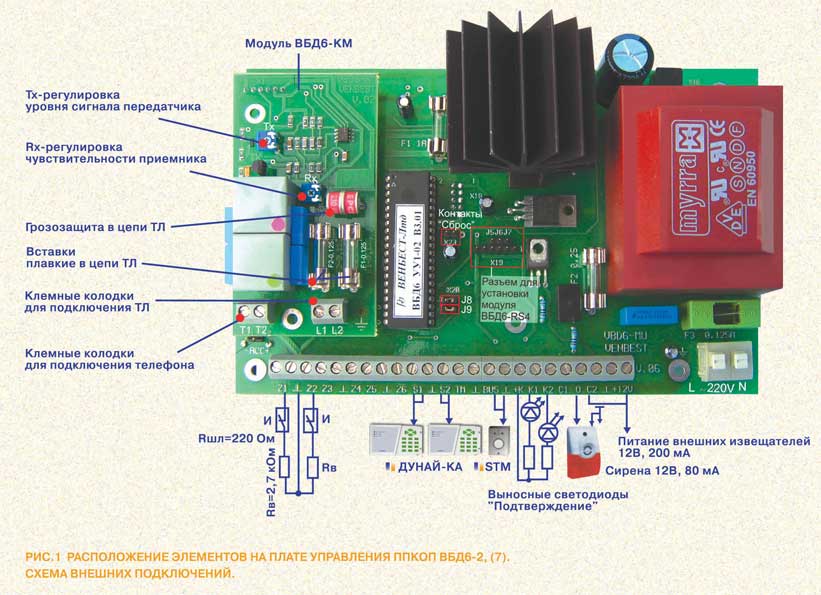

Размещение элементов на плате модуля управления ППКОП "ВБД6"

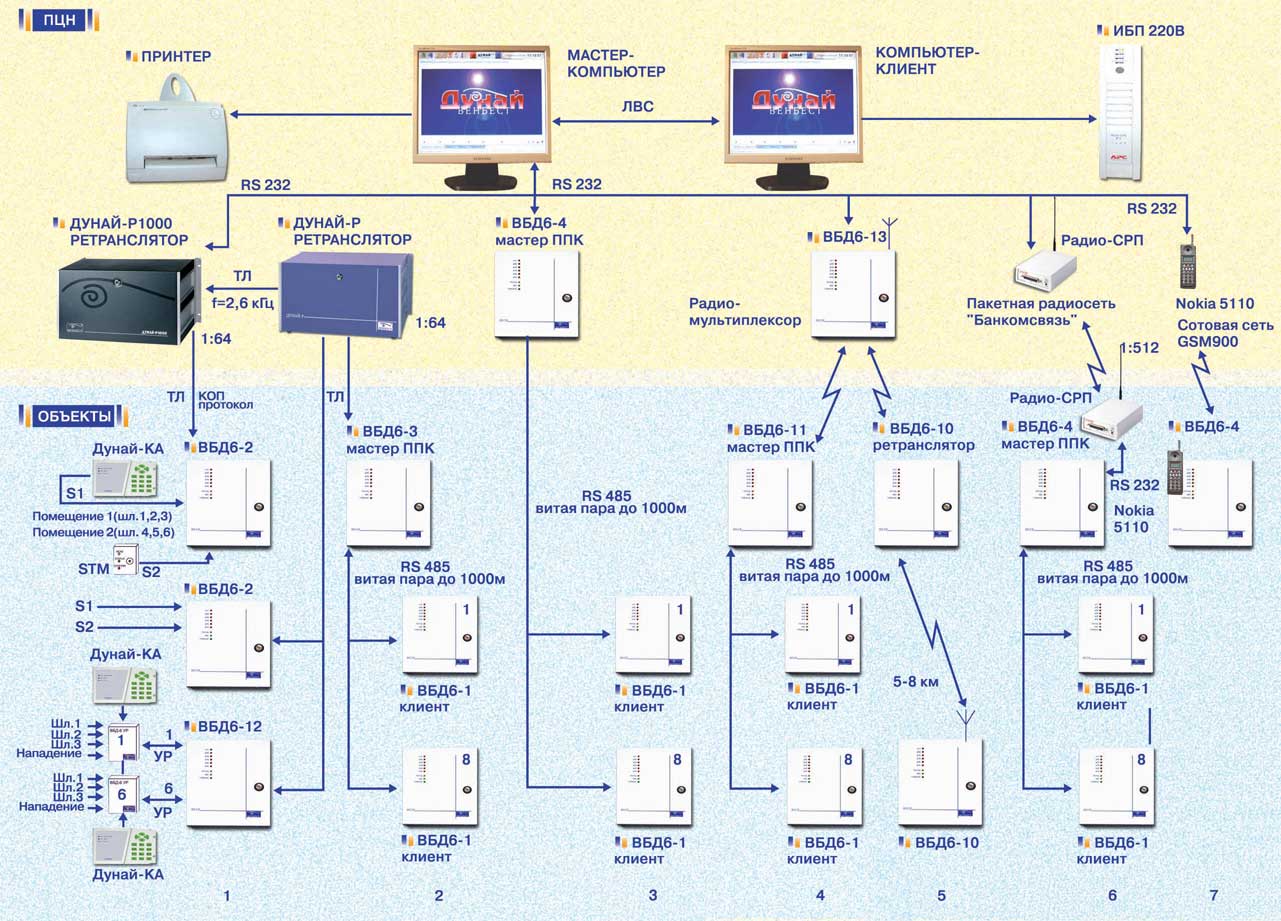

Варианты применения ППКОП "ВБД6"

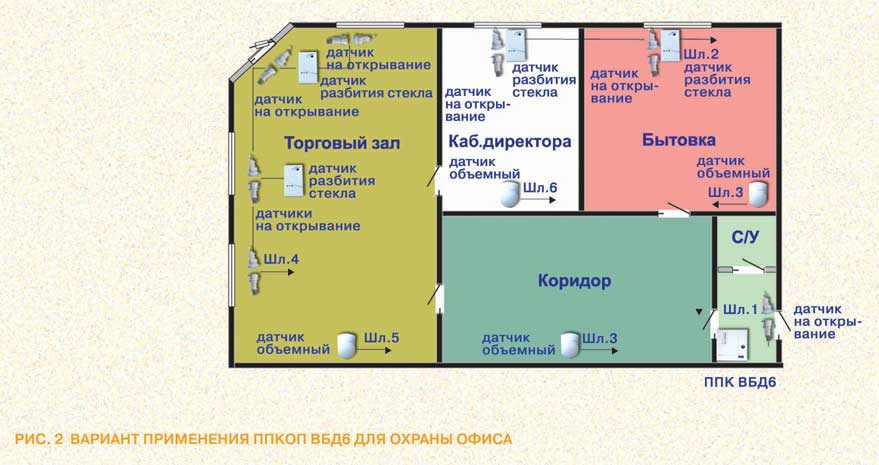

Вариант применения ППКОП "ВБД6" для охраны офиса



Сменные модули для расширения исполнений ППК

Для работы прибора с ПЦН по проводным и беспроводным каналам связи предусмотрены специальные модули расширения "ВБД6-КМ", "ВБД6-RS2", "ВБД6-RS4", "DAN DK". Один из них устанавливается в специальный разъем модуля управления, что определяет номер исполнения ППКОП "ВБД6".

Модуль "ВБД6-КМ" для исполнения "ВБД6-2"

Предназначен для передачи извещений с ППКОП по выделенной или занятой телефонной линии на ПЦН. Устанавливается в модуль управления "ВБД6-МУ".



Модуль "ВБД6-RS2" для исполнения "ВБД6-4"

Предназначен для организации интерфейса RS 232C. Позволяет программировать конфигурацию ППКОП с ПК программой "VBD", организовать ПЦО на охраняемом объекте, подключая ППКОП "ВБД6-4" непосредственно на ПК, связь ППКОП "ВБД6-4" через модем "Радио-СРП" с удаленным пультом посредством пакетной радиосети "Банкомсвязь", связь ППКОП "ВБД6" через модем в мобильной сети GSM900 с ПЦН "Дунай".



Модуль "ВБД6-RS4" для исполнения "ВБД6-3"

Предназначен для организации интерфейса RS 485. Позволяет на охраняемом объекте организовать локальную сеть из ППКОП "ВБД6-1" до 8-шт. по линии общей длины до 1000м.



Модуль "DAN DK" для исполнения "ВБД6-10", ВБД6-11".

Предназначен для сопряжения "ВБД6-МУ" с радио приемопередающим устройством типа ПП-427, DM-0515 или KS-900 для приема/передачи данных с ПЦН по радиоканалу в диапазоне частот 41-46, 450 - 470 МГц.

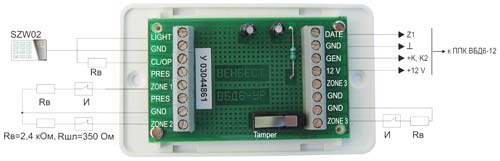

Устройство расширения "ВБД6-УР" для "ВБД6-12"

Позволяет каждый шлейф расширить до 3-х шлейфов при работе ППК с АИУС "Каштан" или до 4-х шлейфов при работе с КИСЦН "Дунай", СПДИ "Дунай-XXI". К "ВБД6-УР" также подключаются устройство взятия/снятия (клавиатура) и светодиод "подтверждения" о взятии под охрану. Устройство выполнено в пластмассовом корпусе.
