Адресно-аналоговая система
"Юнитроник"

Система "Юнитроник" - универсальное комплексное решение задач охраны простых и сложных объектов. Система одинаково подходит для охраны как малых, так и средних и крупных объектов, удаленных друг от друга комплексов. Система включает приемно-контрольные приборы и целое семейство адресных устройств для подключения охранных и пожарных извещателей любой конструкции и принципа действия:

- адресно-аналоговые дымовые пожарные извещатели;
- адресные метки для подключения безадресных охранных и пожарных шлейфов сигнализации;
- модули адресации для подключения считывателей электронных ключей Touch Memory;
- адресные метки для контроля питания, состояния и исправности устройств инженерных систем здания;
- управляющие модули с программируемой логикой для использования в системе пожаротушения, дымоудаления и оповещения.

Все эти технические средства позволяют создавать систему любой архитектуры в соответствии с архитектурой самого объекта и с финансовыми возможностями.

Для охраны протяженных или удаленных друг от друга объектов приемно-контрольные приборы могут быть объединены в сеть с управлением от ведущего компьютера при сохранении автономности работы, а также интегрированы в системы безопасности, жизнеобеспечения и др. Контроль и управление системой с компьютера возможны как в текстовом, так и в графическом режиме с изображением планов объекта. Обеспечивается ведение архива на жестком диске, возможность управления инженерными системами.

Для охраны протяженных или удаленных друг от друга объектов приемно-контрольные приборы могут быть объединены в сеть с управлением от ведущего компьютера при сохранении автономности работы, а также интегрированы в системы безопасности, жизнеобеспечения и др. Контроль и управление системой с компьютера возможны как в текстовом, так и в графическом режиме с изображением планов объекта. Обеспечивается ведение архива на жестком диске, возможность управления инженерными системами.

Проектировщикам

Особенностью системы "Юнитроник" является максимальное распределение функций между адресными устройствами: одно устройство - одна функция. Такое построение системы обеспечивает ее максимальную гибкость, позволяет простыми средствами создавать логику контроля и управления любой сложности, делает понятной и упрощает работу проектировщиков.

Монтажникам

Удобное строение информационных линий (луч или кольцо с ответвлениями, общая длина 2000 м) минимизирует затраты на монтаж системы.

Наладчикам

В памяти системы имеются все необходимые шаблоны поведения охранной и пожарной сигнализации и управления, что упрощает задачу наладчикам и сводит ее к программированию архитектуры объекта. Остальное прибор делает автоматически - находит новые устройства и задает вопросы по недостающей ему информации.

Заказчикам

В процессе эксплуатации интерактивный режим общения, вложенные меню и система подсказок сводят управление к последовательности простых, интуитивно понятных действий. В энергонезависимой памяти системы ведется журнал событий, который может быть выведен на дисплей, принтер или компьютер.

Основные технические характеристики

Информационная емкость: количество АУ, не более

384

Количество групп адресных устройств (объектов), не более

128

Количество информационных линий, не более

4

Количество АУ в информационной линии, не более

96

Температурный диапазон работоспособности

от 0°С до +50°C

Максимальное удаление АУ от АПКП в информационной линии

1000 м

Суммарная длина всех участков кабеля (с учетом ответвлений):
- для UTP 5 категории, не более
- для КПСВВ 1х2х0,5, не более


2000 м
1000 м

Общее число ключей доступа, не более

384

Информативность (по основным событиям), не менее

56

Количество записей в журнале событий

1790

Количество программируемых выходных реле для управления устройствами пожарной автоматики, звуковой или световой сигнализации

4

Контакты реле выдерживают:
ток в активной нагрузке , не более
напряжение переменного тока при мощности до 60 VA, не более


5 А
250 В

Напряжение на выходе типа открытый коллектор
- при токе, не более

12 В
0,5 А

Максимальное количество ВПУ, подключаемых к прибору (контроллеру)

1

Длина линии связи (кабель UTP 5 категории или КПСВВ 1х2х0,5), не более

1000 м


Состав адресно-аналоговой системы ОПС и У «Юнитроник»

ППКОПУ 03041-4-1 «Юнитроник 496»

  • Работает с адресно-аналоговыми извещателями, пороговыми пожарными и охранными извещателями всех типов, с датчиками контроля состояния инженерных систем, клапанов дымоудаления и т.д.;

  • четырехуровневая система управления с помощью адресных модулей и меток;

  • управление газовым, порошковым, аэрозольным пожаротушением по 128 направлениям;

  • высокая устойчивость к индустриальным и другим помехам благодаря гальванической развязке всех шлейфов и линий;

  • все события и действия персонала сохраняются в энергонезависимом журнале событий с указанием конкретных фамилий возможность как централизованного, так и дистанционного управления постановкой/снятием с охраны, включением/выключением автоматического режима работы устройств пожарной автоматики;

  • диалоговый режим, четырехстрочный дисплей, удобное меню и система подсказок;

  • двухуровневая система адресации с указанием реальных наименований устройств и помещений;

  • гибкая архитектура (одно адресное устройство – одна функция, все логические связи устанавливаются программно);

  • готовые логические шаблоны управления автоматикой;

  • ограничение доступа к управлению прибором с помощью электронных ключей (384 шт.);

  • непрерывная диагностика всех устройств, шлейфов сигнализации и цепей управления;

  • количество адресных устройств до 384;

  • длина адресной линии до 2000 м (луч или кольцо с ответвлениями, UTP 5 кат.);

  • журнал событий – 1790.

ППКОПУ 03041-4-1К «Юнитроник 496К»

Контроллер (прибор без пульта управления). Работает с выносным пультом управления «Юнитроник 496П».Удаление пульта до 1000 м.

ППКОПУ 03041-4-1П "Юнитроник 496П"

Пульт управления (используется в качестве основного или дополнительного). Все функции контроля и управления.

Конфигуратор «Юнитроник V»

Программное обеспечение для создания конфигурации объекта с помощью компьютера, загрузки и считывания базы данных из прибора.

АРМ «Мониторинг»

Программное обеспечение для мониторинга и управления системой "Юнитроник" с помощью компьютера.

АРМ «TSS-Юнитроник»

Программный модуль системы доступа и видеонаблюдения в интегрированном комплексе «TSS-Юнитроник»

Адресно-аналоговый дымовой извещатель ИП 212-92

  • Очистка дымовой камеры без разборки извещателя.

  • Защита дымовой камеры от пыли лабиринтным дымозаходом.

  • измеряет уровень задымленности в точке установки, микропроцессорная обработка информации.

  • контроль работоспособности, дымового канала, компенсация запыленности дымовой камеры, сигнал «Обслуживание» на ПКП.

  • дополнительный сигнал «Предупреждение» о повышении задымленности, автоматическая регулировка чувствительности «День/Ночь».

  • Высокая достоверность обнаружения пожара, выявление неисправных и запыленных извещателей, исключение ложных срабатываний.

  • Установка одного извещателя в помещении (НПБ 88-2001*).

  • Охраняемая площадь – 85 кв. м.

«Юнитроник МА-7ТК»

Пожарно-охранная адресная метка для извещателей с нормально-замкнутым контактным выходом.

  • Контроль шлейфа сигнализации на обрыв и короткое замыкание, различает срабатывание 1-го и 2-х автоматических извещателей, ручного извещателя;

  • программируется в пожарный, охранный или контрольный режим работы (адресация извещений от датчиков состояния – открыто/закрыто, включено/выключено, и т.д.) с выводом на дисплей ПКП любого заранее запрограммированного сообщения из 16 символов;

  • питание от адресной линии «Юнитроник».

«Юнитроник МА-7ТС» (МА-7ТС.12)

Пожарная адресная метка для извещателей с токовым или нормально-разомкнутым контактным выходом.

  • контроль шлейфов сигнализации на обрыв и короткое замыкание, контроль изъятия извещателей;

  • различает одно и два срабатывания тепловых и дымовых извещателей в шлейфе, ручного извещателя;

  • производит сброс тревоги и восстановление нормальной работы дымовых извещателей;

  • контролирует снижение напряжения питания извещателей ниже допустимого уровня;

  • обеспечивает гальваническую развязку адресной линии;

  • программируется в пожарный, охранный или контрольный режим работы.

«Юнитроник МА-7ТСН»

Пожарная адресная метка повышенной нагрузки. Аналог метки МА-7ТС, позволяет подключать извещатели с суммарным токопотреблением от 1 до 2 мА.

«Юнитроник МА-7ТСУ» (МА-7ТСУ.12)

Пожарная адресная метка. Аналог метки МА-7ТС ( МА-7 ТС.12) плюс управление оповещением (ОК). Оповещение включается при срабатывании любого извещателя в своем шлейфе сигнализации.

«Юнитроник МА-У»

Модуль адресации управляющий, выход реле (переключающие контакты 5 А, 250 В). Предназначен для формирования адресных управляющих сигналов запуска и контроля состояния устройств пожарной автоматики, оповещения, дымоудаления, видеонаблюдения.

  • контроль цепи управления и наличия напряжения питания 12-250 В;

  • задержка срабатывания реле 0-90 сек.;

  • режим работы реле постоянный ( выключение при отмене тревоги) или импульсный (3 сек.);

  • шлейф контроля датчика состояния исполнительного устройства с выводом на дисплей ПКП любого заранее заданного сообщения из 16 символов;

  • контроль шлейфа на обрыв и короткое замыкание;

  • питание от адресной линии «Юнитроник».

«Юнитроник МА-У4»

Модуль адресации управляющий, четыре выхода реле (переключающие контакты 5 А, 250 В), которые срабатывают последовательно с интервалом 0-90 сек. По общей команде прибора. Предназначен для замены шкафов управления устройствами пожарной автоматики.

  • Контроль цепи управления и наличия напряжения питания 12-250 В.

  • Питание от адресной линии Юнитроник.

«Юнитроник МА-ПУЭ»

Модуль адресный пожарный и управления этажный МА-ПУЭ предназначен для создания противопожарной автоматики одного этажа жилого дома. Устанавливается внутри клапана дымоудаления КДП-5А-ЮТ. Кожух защитный поставляется в комплекте.

  • формирует сигналы «Пожар» от извещателей, установленных в квартирах, в межквартирных коридорах и лифтовых холлах;

  • обеспечивает управление электромагнитным клапаном дымоудаления и контролирует его открытие;

  • осуществляет контроль шлейфов сигнализации и цепей управления;

  • количество тепловых пожарных извещателей, не более 20;

  • информативность модуля – 10.

«Юнитроник ИТ-1»

Информационное табло обеспечивает индикацию номера подъезда и этажа при возникновении сигнала "Пожар". Работает в составе адресно-аналоговой системы «Юнитроник». Предназначено для создания пожарной сигнализации жилых многоэтажных домов.

  • индикация номера подъезда и этажа при формировании сигнала «Пожар»;

  • крупноформатное отображение сообщения;

  • информативность табло – 2 (номер подъезда 1-8, номер этажа 1-49).

«Юнитроник МА-УОП»

Модуль адресации управляющий, выход реле (переключающие контакты 3 А, 12/24 В). Предназначен для формирования адресных управляющих сигналов запуска и контроля шлейфа управления с несколькими устройствами оповещения, пожаротушения.

  • контроль шлейфа управления и наличия напряжения питания управляемого устройства;

  • задержка срабатывания 0-90 сек.;

  • режим работы реле постоянный ( включение при отмене тревоги) или импульсный 3 сек.

«Юнитроник МА-РК»

Модуль адресации охранно-пожарный для подключения считывателя «Touch Memory», «Proximity» и шлейфа сигнализации с контактными извещателями.

  • контроль шлейфа сигнализации на обрыв и короткое замыкание;

  • контролирует снижение напряжения питания ниже допустимого уровня;

  • обеспечивает гальваническую развязку адресной линии;

  • программируется в охранный, пожарный, контрольный режим работы. В охранном режиме считыватель служит для постановки/снятия с охраны, в пожарном и контрольном – для включения/выключения автоматического режима работы устройств пожарной автоматики;

  • индикация состояния модуля и считывателя с помощью двухцветного светодиода.

Размыкатель линии «РЛ-1»

Предназначен для электрической изоляции короткозамкнутых участков информационной линии, а также для подключения ответвлений. Автоматически изолирует короткозамкнутые участки информационной линии, поддерживает работоспособность линии и ответвлений. Повышает надежность системы сигнализации. Не требует питания, автоматически восстанавливает линию при устранении замыкания.

Адресно-аналоговый дымовой извещатель ИП 212-49А

Выпуск приостановлен. Извещатель заменен на ИП 212-92


Схема информационных линий ОПС "Юнитроник" с ответвлениями

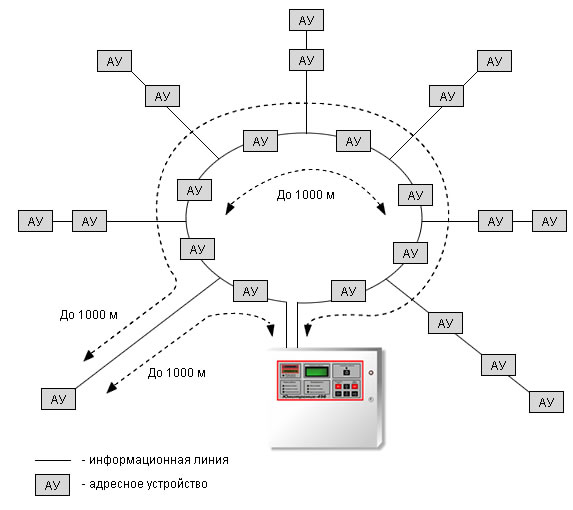

Рис. 1. Схема построения информационной линии с ответвлениями

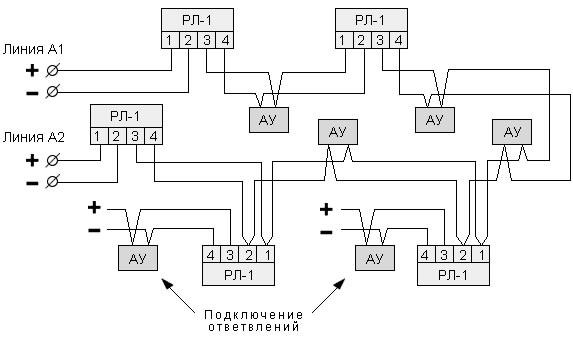

Рис. 2. Принципиальная схема подключения размыкателя РЛ-1

Правила проектирования и структура информационной линии

1. АПКП обслуживает информационные линии, соединенные по лучевой или кольцевой схеме с ответвлениями.

2. Для прокладки информационной линии необходимо использовать кабель UTP 5 категории 1х2 (предпочтительно) или КПСВВ 1х2х0,5.

Суммарная длина всех участков кабеля с учетом ответвлений для UTP 5 категории не должна превышать 2000 м, для КПСВВ 1х2х0,5 не должна превышать 1000 м.

3. При проектировании ответвлений используется "Правило тысячи метров".

"Максимальное удаление устройств от любой из клемм прибора не должно превышать 1000м". При выполнении этого условия любой обрыв информационной линии не приведет к потере связи с устройством, так как его удаление от прибора не превысит 1000 м.

Следствия:

a) максимальная длина кольцевого участка информационной линии – 1000 м;

b) ответвления наибольшей длины для кольцевой архитектуры возможны в точке кольца, максимально удаленной от прибора (критичным является обрыв кольца у клеммы прибора, ближайшей к ответвлению);

с) ответвления наибольшей длины для лучевой архитектуры возможны вблизи прибора.

4. Для подключения ответвлений, а также для локализации коротких замыканий в кольцевой информационной линии желательно использовать размыкатели линии РЛ-1. Размыкатели отключают короткозамкнутые участки линии и автоматически восстанавливают ее целостность при исчезновении короткого замыкания.
