Комбинированное проводное СО
"Дуэт"

Назначение

Новое, не имеющее аналогов средство обнаружения, совмещающее вибромагнитометрический и радиоволновой принцип обнаружения.

Предназначено для сигнализационного блокирования верха заграждений различных типов.

Основной особенностью данного средства является наличие двух, принципиально отличающихся физических каналов обнаружения: вибромагнитометрического, работающего в инфранизкочастотном диапазоне, и радиоволнового, что позволяет свести к минимуму область коррелированных помех и, соответственно, резко повысить помехоустойчивость средства обнаружения (СО).

Использование чувствительного элемента (ЧЭ) на основе провода П-274М, применяемого в СО «Дрозд», в качестве комбинированного ЧЭ, позволяет получить СО с качественно лучшими ТТХ практически без усложнения и удорожания линейной части. Повышенная сигнализационная надежность позволяет существенно расширить область применения СО.

Принцип работы

Основан на преобразовании вибраций чувствительного элемента (ЧЭ), возникающих при преодолении заграждений, в электрические сигналы с последующей их регистрацией по двум каналам обнаружения: вибромагнитометрическому и радиоволновому.

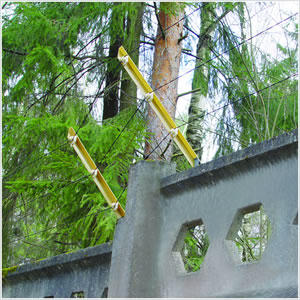

Комбинированный ЧЭ представляет собой антенное полотно в виде трех нитей провода П-274М, расположенных на расстоянии 20 см друг от друга, формируя непрерывную равномерную зону обнаружения. При этом одна часть проводников антенного полотна выполняет роль ЧЭ вибромагнитометрического канала обнаружения, другая часть задействована для организации радиоволнового канала обнаружения. При вторжении человека в зону обнаружения сигналы, возникающие в ЧЭ обоих каналов, поступают в блок электронный и после обработки по определенному алгоритму вызывают срабатывание выходного реле тревоги.

Особенности:

• Наличие двух различных физических каналов обнаружения: вибромагнитометрического, работающего в инфранизкочастотном диапазоне, и радиоволнового, что позволяет минимизировать действие помех и резко повысить устойчивость к помехам как промышленного, так и природного происхождения.

• Чувствительный элемент на основе провода П-274М позволяет улучшить ТТХ средства обнаружения практически без усложнения и удорожания линейной части. Повышенная сигнализационная надежность позволяет существенно расширить область применения.

Комплект поставки:

• чувствительный элемент - 1 комплект;

• блок электронный - 1 шт;

• блок задающий - 1 шт;

• комплект монтажных частей;

• комплект запасных частей;

• комплект эксплуатационной документации.

Краткие технические характеристики
