"Газон-3" - Радиоволновое средство обнаружения

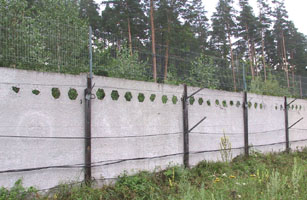

Предназначено для блокирования различных типов (железобетон, кирпич) периметровых стационарных заграждений (ЗГР), оборудованных изолированным козырьком (ЧЭ) из металлической сетки или полотном облегченной конструкции, выполненным из биметаллической сталемедной или колючей проволоки.

Изделие содержит в своем составе блок обработки сигналов, два блока задающих (БЗ) и комплекты монтажных частей для крепления ЧЭ из металлической сетки типа ССЦП (поставляются по отдельному заказу). Одно изделие обеспечивает блокирование дух последовательно расположенных участков с выдачей сигнала срабатывания раздельно по каждому участку. При блокировании рубежа длиной более 500м необходимо установить два и более изделий. Для исключения взаимного влияния изделий друг на друга необходимо БЗ на соседних участках синхронизировать.

Высота металлической сетки от верхней кромки заграждения может достигать до 1 м. Допустимый перепад высоты между пролетами заграждения должен быть не более 0,8 м. Угол поворота линии рубежа в горизонтальной плоскости должен быть не более 90 градусов. В изделии предусмотрена возможность регулировки чувствительности, сигнал срабатывания может выдаваться при преодолении или касании ЧЭ человеком или при приближении человека к ЧЭ. В последнем случае изделие имеет объемную зону обнаружения от 15 до 20 см от ЧЭ.

  • Сопряжение зоны обнаружения с рельефом местности, конфигурацией рубежа и периметровых заграждений

  • Соответствие всем требованиям по электромагнитной совместимости ГОСТ Р 50009-2000 для технических средств охранной сигнализации и ГОСТ Р 50746-20000 технические средства для атомных станций

  • Устойчивость к помехам от растительности, ветра, дождя, снега, тумана

  • Устойчивость к помехам от мелких животных и птиц, передвигающихся по кромке заграждения, а также движения всех видов транспортных средств вблизи заграждения

  • Устойчивость к электромагнитным полям промышленной частоты с напряженностью до 15 кВ/м

  • Блокирование двух независимых участков рубежа с раздельной обработкой сигналов и выдачей сигналов тревоги раздельно по каждому участку

  • Грозозащита внешних цепей

  • Дистанционный контроль работоспособности

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур, °С

- 50 ... + 50

Относительная влажность воздуха  при температуре 35 °С, %

до 98

Дождь с интенсивностью, мм/ч;

до 40

Скорость ветра,  м/с

25

Снежный покров на верхней кромке ЗГР высотой, м

0,15
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общая длина блокируемого  рубежа, м

от 50 до 250

Длина каждого участка блокируемого рубежа, м

от 50 до 250

Напряжение питания, В

20,0 ... 30,0

Потребляемая мощность, Вт

1.2
