"ИМПУЛЬС-мини 1/500П"

1. Назначение

Извещатель предназначен для установки на неподготовленной пересеченной местности (приземный вариант), для блокрования верха (в козырьковом варианте) или полотна различных заграждений (металл, дерево, кирпич, железобетон). Объемная зона обнаружения формируется вдоль проводов чувствительного элемента, размещаемых на охраняемом рубеже. «Импульс-мини 1» включает в себя два фланга по 250 м, которые подключаются к Блоку Подключения и Управления (БПУ). Каждый фланг состоит из блоков передающего и приемного, устанавливаемых на противоположных концах двухпроводного чувствительного элемента. Причем к БПУ подключаются только приемные блоки, а передающие блоки подключаются к проводам чувствительного элемента и заземлителям.

Приемные блоки каждого фланга размещаются на расстоянии от 2 до 20 м от БПУ. БПУ выполняет дополнительную функцию трассировки кабельных линий. К одной коробке можно подключить два приемных блока (два фланга). Расстояние между флангами может быть от 0 до 30...40 м.

Блоки выполнены в металлических корпусах со степенью защиты IP65.

2. Основные тактико-технические характеристики извещателя "Импульс-мини 1/500П"

- длина сигнализационного участка 2x(20…250) м, (на один фланг от 20 до 250 м);

- вероятность обнаружения не менее 0,98;

- диапазон рабочих температур от -50°С до +50°С;

- электропитание: источник постоянного или переменного тока напряжением 20 …36 В;

- ток потребления не более 30 мА на фланг;

- выдача сигнала “ТРЕВОГА” (размыкание нормально замкнутых “сухих контактов”) происходит при попытках преодоления нарушителем зоны обнаружения, при замыкании или обрыве антенных проводов, при отключении питания;

- устойчиво работает вблизи ЛЭП до 500кВ;

- габариты передающего и приемного блоков без узлов крепления l (длина) - 240мм, d (диаметр) - 57мм;

- срок службы блоков и пластиковых узлов крепления проводов чувствительного элемента не менее 10 лет.

Гарантийный срок эксплуатации ивещателей 24 месяца с даты изготовления.



Комплект поставки, масса, размеры упаковки для варианта на 500 м - Импульс-мини 1/500П

Наименование

Количество
шт. в комплекте

Масса
одной шт., кг

Габаритные размеры
корпусов блоков, мм

Размер
упаковки, мм

Тара,
кг

Масса
в упаковке, кг

Количество в упаковке,
компл.

ПРМ

2

0,65

240х&57



ПРД

2

0,65

240х&57

350х325х180

0,4

4,7

1

БПУ

1

1,7

135х&108

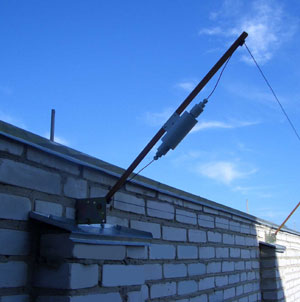

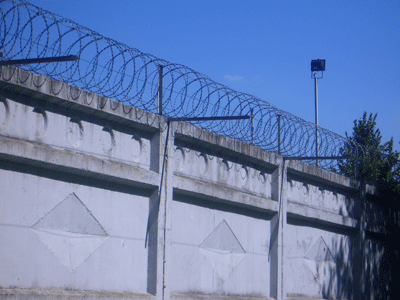

Примеры организации охранного рубежа
