"TREZOR-P"
Периметровое радиоволновое средство обнаружения

Введение

В настоящее время все более актуальной становится проблема охраны загородной недвижимости: коттеджей, коттеджных городков. У этого класса объектов есть свои отличительные особенности, создающие значительные проблемы при организации периметровой охраны: отсутствие полосы отчуждения, невозможность полной очистки ограждения от деревьев и кустарников, непрямолинейность ограждения, нежелание Заказчика дорабатывать ограждение различными козырьками, усилениями и т.п., часто встречающееся требование по обнаружению нарушителя при начале попытки преодоления ограждения. Наиболее оптимальным на наш взгляд решением для контроля подобных ограждений выглядит применение т.н. двухпроводной "линии вытекающей волны" (ЛВВ).

У данного принципа есть неоспоримые достоинства:

• технология установки хоть и сложна, но вполне реализуема подготовленными инсталляторами;

• не предъявляется никаких требований к конструкции и качеству установки ограждения, т.к. извещатель является активным и по принципу формирования полезных сигналов никак не связан с ограждением (исключая металлические ограды, для контроля которых этот принцип неприменим);

• не требуется никаких доработок и усиления ограждений, изменяющего его внешний вид.

Назначение

Радиоволновое средство обнаружения TREZOR-P предназначено для блокирования участков периметра объектов, представляющих собой жесткие ограждения - деревянные, кирпичные, каменные, железобетонные, бетонные заборы с небольшим количеством арматуры, стены зданий и сооружений.

Особенности

• Основными составными частями средства являются блок передатчика, излучающие кабели и блок приемника.

• Средство создает два фланга охраны длиной до 125 м каждый. Фланги отличаются разной рабочей частотой. Общая длина блокируемого участка до 250 м. В качестве чувствительного элемента используются два параллельных радиочастотных излучающих кабеля, один в качестве передающего, другой — приемного. Расстояние между кабелями от 1,5 до 3 м.

• Настройка, контроль работоспособности и диагностика неисправности средства осуществляется с помощью подключаемого пульта управления, имеющего ЖК-индикатор.

• Средство не реагирует на птиц и мелких животных весом до 20 кг. Допускается наличие отдельных кустов и деревьев в непосредственной близости от ограждения.

• Допускается перемещение автотранспортных средств на расстоянии 5-10 м от ограждения, железнодорожного транспорта — на расстоянии более 30 м.

• Конструкция передатчика позволяет оборудовать периметр любой протяженности последовательным включением извещателей.

Принцип действия и возможности

В местах установки средство способно обнаружить нарушителя, проникающего на охраняемую территорию через верх ограждения или через участки, где ограждение может быть разрушено. Зона обнаружения (ЗО) формируется двумя параллельными кабелями, закрепляемыми на ограждении, которые выступают в качестве антенн. Передатчик вырабатывает высокочастотный сигнал, который излучается передающим кабелем, создавая вокруг определенное электромагнитное поле. С помощью приемного кабеля этот сигнал поступает на блок приемника. При попадании нарушителя в ЗО меняется распределение поля, а с ним и сигнал на входе блока приемника. Это изменение фиксируется схемой обработки и вырабатывается сигнал тревоги. В зависимости от необходимых размеров зоны обнаружения расстояние между кабелями может быть от 1,5 до 3 м. Смещение кабелей вверх или вниз по заграждению смещает соответственно и зону обнаружения. Выбирая расположение кабелей на ограждении можно решать различные задачи охраны, в том числе защиты от подкопа.

Продольное распределение ЗО повторяет изгибы ограждения в горизонтальной и вертикальной плоскостях. Допускаются изгибы периметра до 90° в горизонтальной и вертикальной плоскостях. Наличие в непосредственной близости к ограждению крупных металлических предметов может искажать конфигурацию зоны обнаружения.

В местах существенных изгибов ограждения может наблюдаться повышенная чувствительность средства.

При радиопрозрачном заграждении (особенно деревянном) зона обнаружения может выходить наружу охраняемого периметра, что может приводить к срабатыванию от подхода человека снаружи вплотную к ограждению.

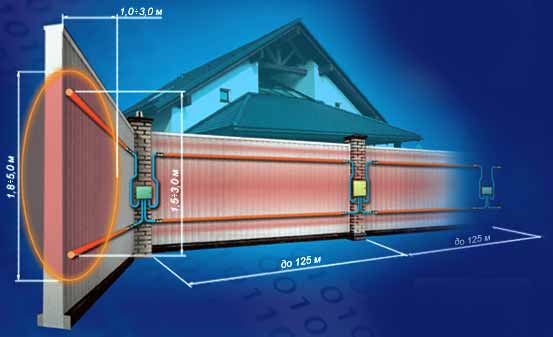

Объемная зона обнаружения вокруг двух параллельных радиочастотных кабелей может быть длиной до 250 м, высотой от 1,8 до 5 м, шириной от 1 до 3 м.

Средство обеспечивает непрерывную круглосуточную работу.

Характеристики

Условия эксплуатации

• диапазон рабочих температур от минус 40°С до плюс 50°С;

• относительная влажность воздуха до 98% при температуре 25°С;

• дождь с интенсивностью до 30 мм/ч;

• снег и град с интенсивностью до 30 мм/ч (в пересчете на воду);

• ветер с максимальной скоростью в порывах до 25 м/с;

• снежный покров до 1 м;

• травяной покров до 1 м;

• допускается наличие отдельных кустов и деревьев в непосредственной близости к заграждению.

Технические характеристики

Настройка, контроль работоспособности и диагностика неисправности средства осуществляется с помощью пульта управления, имеющего ЖК-индикатор.

Электропитание средства осуществляется от источника постоянного тока напряжением от 11 до 30 В и пульсациях до 3%.

Ток потребления средства не более 80 мА., при подключении пульта управления — не более 105 мА.

Средство состоит из двух частей (флангов) длиной до 125 м. каждый. Фланги отличаются разной рабочей частотой. Общая длина блокируемого участка до 250 м.

В качестве чувствительного элемента используются два параллельных радиочастотных излучающих кабеля, один в качестве передающего, другой — приемного.

Расстояние между кабелями от 1,5 до 3,0 м.

При правильной установке и настройке вероятность обнаружения не менее 0,95.

Наработка на ложное срабатывание не менее 720 часов.

Тревожное извещение (размыкание контактов реле) вырабатывается в следующих случаях:

• при преодолении нарушителем заграждения через верх или через его разрушаемые части;

• при подаче на исправное средство сигнала дистанционного контроля (ДК);

• при снятии напряжения питания.

Примечание. Допустимый коммутационный ток через контакты реле до 100 мА при напряжении питания до 30 В.

Длительность сигнала тревожного извещения устанавливается при настройке в пределах 2-10 с.

Время готовности средства к работе после подачи напряжения питания не более 60 с.

Время восстановления средства после тревожного извещения не более 5 с.

Сигнал ДК должен подаваться на средство по отдельной цепи в виде перепада напряжения от 0 до (11-30)В на время не менее 500 мс. Ток потребления по цепи ДК не превышает 1 мА.

При неисправности передатчика или повреждении кабелей средство вырабатывает сигнал неисправности (размыкание контактов до момента устранения неисправности).

В блоке приемника имеется датчик вскрытия.

Средство обеспечивает непрерывную круглосуточную работу.

Габаритные размеры блока приемника средства — 400x300x120 мм, блока передатчиков — 300x300x120 мм, пульта управления — 145x80x35 мм.

Масса Брутто средства без чувствительного элемента — не более 12 кг.

Срок службы средства — 10 лет.

Наработка средства на отказ — не менее 10000 часов.

Степень защиты корпусов приемника и передатчиков средства IP-65 согласно ГОСТ 14254-96.
