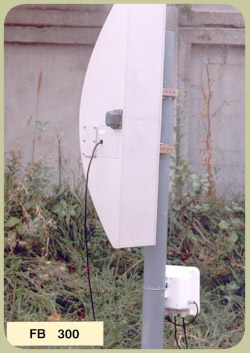

Извещатель
радиоволновый двухпозиционный
"FB 300"
 1. Назначение
Извещатели охранные линейный радиоволновые " FB 300", (далее извещатель) предназначены для охраны участков периметра различных объектов и выдачи тревожного извещения путем размыкания выходных контактов исполнительного реле при пересечении зоны обнаружения нарушителем.
2. Общие сведения
2.1. Извещатель относится к группе двухпозиционных радиолучевых средств обнаружения, состоящих из приемника и передатчика, связанных между собой кабелем синхронизации.
2.2. Принцип действия извещателя основан на создании в пространстве между передатчиком и приемником электромагнитного поля, формирующего объемную зону обнаружения в виде вытянутого эллипсоида вращения и регистрации изменений этого поля при пересечении зоны обнаружения нарушителем.
2.3. Извещатель обеспечивает непрерывную круглосуточную работу и сохраняет свои характеристики при температуре окружающей среды от -50°С до 60°С и относительной влажности воздуха до 98% при температуре 35°С.
2.4. Извещатель работоспособен и не выдает тревожного извещения при:
-
воздействии осадков в виде дождя, тумана и снега;
-
воздействии солнечной радиации;
-
воздействии ветра со скоростью до 30 м/сек;
-
движении в зоне обнаружения птиц и мелких животных (крыса, кошка);
-
высоте неровностей в зоне обнаружения не более + 0,3 м;
-
высоте снежного покрова без дополнительных регулировок до 0,9 м;
-
высоте травяного покрова до 0,4 м;
-
воздействии электромагнитных помех по ГОСТ Р 50009-92.
3. Отличительные особенности
3.1. Отсутствие "мертвых" зон по обнаружению.
3.2. Работа при высоком уровне снежного покрова.
3.3. Адаптация извещателя к участку, благодаря имеющимся регулировкам.
3.4. Высокая помехоустойчивость.
3.5. Минимум сезонных работ на охраняемом участке.
3.6. Простота и надежность узлов крепления.
3.7. Визуальный контроль операции настройки и проверки работоспособности.
3.8. Возможность подключения к различным системам сбора информации.
3.9. Защита сигнального шланга металлическим гофрошлангом.
4. Технические характеристики
4.1. Длина зоны обнаружения - от 10 до 300 м.
4.2. Ширина зоны обнаружения при длине участка:
-
300 метров, не более - 2,7 м;
-
150 метров, не более - 1,9 м.
4.3. Высота зоны обнаружения при максимальной длине участка, не менее
- 1,9 м.
4.4. Извещатель обеспечивает выдачу тревожного извещения при:
-
пересечении человеком зоны обнаружения со скоростью 0,3... 10 м/сек;
-
дистанционном контроле работоспособности;
-
снижении напряжения питания ниже нормы;
-
одновременном пропадании напряжений сети и резервного питания;
-
попытке вскрытия блоков извещателя;
-
попытке маскирования блока приемного извещателя;
-
попытке демонтажа извещателя;
-
выхода из строя блоков извещателя.
4.5. Вероятность обнаружения нарушителя, не менее - 0,98.
4.6. Напряжение питания извещателя - 9...30 В или через блок питания от сети 220 В.
4.7. Ток потребления, не более - 0,04 А.
4.8. Время готовности после подачи питания, не более - 30 сек.
4.9. Время готовности после выдачи тревожного извещения, не более - 0,5 сек.
4.10. Длительность тревожного извещения, не менее - 3 сек.
4.11. Параметры исполнительного реле:
4.12. Степень защиты оболочки - 1Р-55.
4.13. Габаритные размеры (без КМЧ), не более:
4.14. Масса (с КМЧ), не более:
-
передатчика - 5 кг;
-
приемника - 5 кг.
5. Эксплуатационные характеристики
5.1. Установка - охват опоры диаметром 70...200 мм стальной перфорированной лентой - стяжкой
с последующим жестким фиксированием кронштейна.
5.2. Монтаж - расключение маркированных проводов жгутов блоков извещателя на контакты распределительной коробки в соответствии с монтажной схемой.
5.3. Юстировка - ориентирование блоков извещателя по углу места и азимуту на прием максимума
излучаемого сигнала по подключенному вольтметру.
5.4. Настройка - установка порогов срабатывания извещателя при различной тактике пересечения
зоны обнаружения в соответствии с длиной охраняемого участка и его рельефом. Контроль по встроенным индикаторам.
5.5. Проверка работоспособности - контрольные проходы или дистанционная.
|
