"ПРИЗМА 1/100Т"
1. Назначение
Извещатель предназначен для блокирования рубежей протяженностью от 3 до 100 м на открытой местности или в помещениях.
2. Общие сведения
2.1. Извещатель обеспечивает совместную работу в составе любых систем и комплексов охранной сигнализации, фиксирующих изменение величины сопротивления выходной контрольной цепи; либо с аппаратурой, имеющей возможность обмена данными по двухпроводному каналу связи.

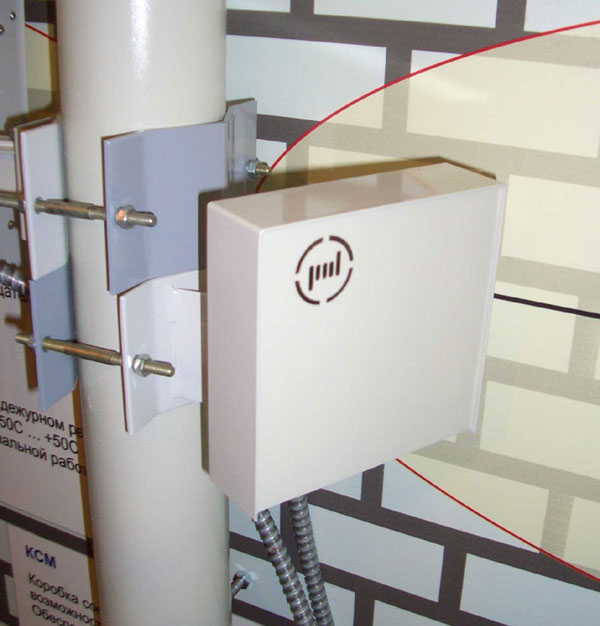

2.2. Извещатель состоит из блоков передающего и приемного, размещаемых на противоположных концах контролируемого участка. Блоки выполнены в металлических корпусах и не содержат подверженных метеовоздействиям термопластичных материалов. Варианты узлов крепления извещателя позволяют монтировать его на поверхностях стен или заграждений, на столбах или трубах, в верхней части заграждений.
2.3. Извещатель имеет автоматическую синхронизацию по радиолучу, «сухую» контактную группу на выходе, возможность дистанционного контроля, автоматическую диагностику нормальной работы, узел крепления на плоскости стены или заграждения.
2.4. Извещатель устойчиво работает вблизи ЛЭП до 500кВ.
3. Отличия от выпускаемых извещателей
3.1. Возможность синхронизации работы передающего и приемного блоков по радиолучу.
3.2 Надежные металлические корпуса и не высокая стоимость.
4. Основные технические характеристики извещателя "Призма 1/100Т"
|
Наименование ТТХ |
Значение ТТХ |
|
Вероятность обнаружения для способов преодоления зоны обнаружения (ЗО):
- полный рост, согнувшись |
0,98 |
|
Извещатель обеспечивает создание объемной контролируемой ЗО, протяженностью, м |
От 3 до 100 |
|
Извещатель обеспечивает работоспособность при температуре, °С |
От -50 до +50 |
|
Извещатель обеспечивает работоспособность в круглосуточном режиме:
- при воздействии солнечной радиации;
- при проезде вне зоны обнаружения транспортных средств;
- при воздействии электромагнитных помех по ГОСТ Р50009-2000 (импульсов напряжения в цепях питания, электростатических разрядов и др. электромагнитных полей). |
|
|
Скорость ветра, м/с |
30 |
|
Воздействие осадков в виде дождя, мм/час |
30 |
|
Воздействие осадков в виде снега (в пересчете на воду), мм/час |
10 |
|
Высота неровностей не более, м |
0,3 |
|
Высота снежного покрова, м |
0,5 |
|
Высота травяного покрова, м |
0,3 |
|
Извещатель обеспечивает работоспособность при воздействии УКВ излучений в диапазоне 150-175 МГц мощностью до 50 Вт на расстоянии не менее, м |
5 |
|
Электропитание блоков извещателя осуществляется:
- от источника постоянного тока, В |
От 10 до 36 |
|
Максимальный ток, потребляемый извещателем по цепи постоянного тока, не превышает |
25 мА |
|
Максимальная мощность, потребляемая извещателем, не превышает, Вт |
1 |
|
Продолжительность сигнала тревога, с |
3...5 |
|
Извещатель обеспечивает формирование сигнала «тревога» с вероятностью не менее, |
0,98 |
|
Скорость движения нарушителя в зоне обнаружения придвижении «в рост» или «согнувшись» со скоростью, м/с |
От 0,1 до 10 |
|
Извещатель обеспечивает формирование сигнала «тревога»:
- при попытке доступа к органам управления и индикации БПРМ изделия;
- при отключении напряжения питания (формирование непрерывного сигнала «тревога» без контрольной индикации). |
|
|
Извещатель имеет возможность дистанционного контроля работоспособности |
|
|
Рекомендуемая высота установки блоков БПРМ и БПРД, м |
0,8...1 |
|
Срок службы блоков извещателя не менее, лет |
10 |
|
Габаритные размеры передающего и премного блоков без узлов крепления, мм |
137х137х40 |
|
Размер упаковки |
Масса одного комплекта, кг |
Тара, кг |
Масса в упаковке, кг |
Кол-во в упаковке, комп |
|
356х172х161 |
1 |
0,5 |
1,5 |
1 |
|
