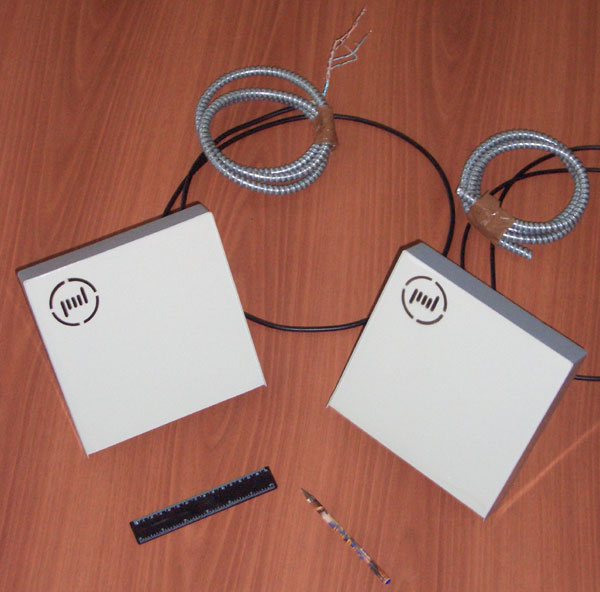

"Призма1/500"

1. Назначение

Извещатель предназначен для блокирования рубежей протяженностью от 75 до 500 м на открытой местности или в помещениях.

2. Основные технические характеристики извещателя "Призма 1/500"

Наименование ТТХ

Значение ТТХ

Вероятность обнаружения для способов преодоления зоны обнаружения (ЗО):
- полный рост, согнувшись


0,98

Извещатель обеспечивает создание объемной контролируемой ЗО, протяженностью, м

От 75 до 500

Извещатель обеспечивает работоспособность при температуре, °С

От -50 до +50

Извещатель обеспечивает работоспособность в круглосуточном режиме:
- при воздействии солнечной радиации;
- при проезде вне зоны обнаружения транспортных средств;
- при воздействии электромагнитных помех по ГОСТ Р50009-2000 (импульсов напряжения в цепях питания, электростатических разрядов и др. электромагнитных полей).



Скорость ветра, м/с

30

Воздействие осадков в виде дождя, мм/час

30

Воздействие осадков в виде снега (в пересчете на воду), мм/час

10

Высота неровностей не более, м

0,3

Высота снежного покрова, м

0,5

Высота травяного покрова, м

0,3

Извещатель обеспечивает работоспособность при воздействии УКВ излучений в диапазоне 150-175 МГц мощностью до 50 Вт на расстоянии не менее, м

5

Электропитание блоков извещателя осуществляется:
- БПРД и БПРМ, (от КСД, КСМ, КСМД или источника постоянного тока), В
- КСД, КСМ и КСМД, (от источника постоянного тока), В
или от источника переменного тока, при тех же допустимых пределах.


От 7 до 16
От 20 до 36

Максимальный ток, потребляемый извещателем по цепи постоянного или переменного тока, не превышает

40 мА (25 мА в дежурном режиме)

Максимальная мощность, потребляемая извещателем, не превышает, Вт

1

Продолжительность сигнала тревога, с

3...5

Извещатель обеспечивает формирование сигнала «тревога» с вероятностью не менее,

0,98

Скорость движения нарушителя в зоне обнаружения придвижении «в рост» или «согнувшись» со скоростью, м/с

От 0,1 до 10

Извещатель обеспечивает формирование сигнала «тревога»:
- при попытке доступа в блоки КСМ(Д);
- при попытке доступа к органам управления и индикации БПРМ изделия;
- при отключении напряжения питания (формирование непрерывного сигнала «тревога» без контрольной индикации).



Извещатель имеет возможность дистанционного контроля работоспособности



Извещатель имеет встроенную грозозащиту от наведенного во всех внешних цепях, подключенных к зажимам КСМ(Д), напряжения во время грозовых или других электрических разрядов.



Рекомендуемая высота установки блоков БПРМ и БПРД, м

0,8...1

Срок службы блоков извещателя не менее, лет

10

Габариты передающего и приемного блоков без узлов крепления, мм

205х205х45



Размер упаковки

Масса одного комплекта, кг

Тара, кг

Масса в упаковке, кг

Кол-во в упаковке, комп

353х227х232

2,5

0,5

3,0

1
