Извещатель охранный радиоволновый (взрывозащищенный)
"Р-10"

Краткое описание

Извещатель предназначен для обнаружения движения человека (нарушителя) в охраняемой зоне и рекомендуется для использования в качестве средства охранной сигнализации на объектах нефтегазовой и химической промышленности.

Извещатель рекомендуется для использования на открытых площадках, имеющих металлическое или железобетонное ограждение.

Особенности

Извещатель имеет взрывонепроницаемую оболочку корпуса, что позволяет использовать его в качестве средства охранной сигнализации на специальных объектах.

Благодаря пониженной рабочей частоте 433 МГц извещатель:

  • формирует объемную зону обнаружения;

  • создает поле, которое не проникает (отражается) за пределы ограждения, сделанного из металлических решеток или сеток с шириной ячейки менее 150 мм., поэтому не реагирует на движение людей и животных за его пределами;

  • обладает низкой чувствительностью к вибрационным помехам и движению мелких животных внутри ЗО;

  • оборудован штыревой антенной, и выполнен по технологии “Digilon ”, благодаря чему, не требуется настройка и юстировка извещателя во время всего срока службы;

  • работоспособен в том числе и при наличии в охраняемой зоне металлических и других радионепрозрачных предметов (труб, ящиков и т.п.) с линейными размерами в горизонтальной плоскости, не более 0,5 м

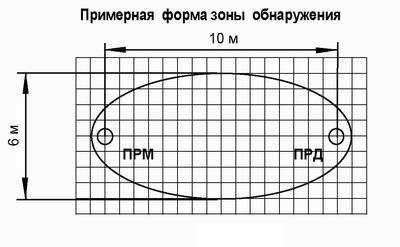

Следует учитывать, что реальная форма зоны обнаружения из-за влияния на функционирование извещателя ограждения и предметов, расположенных на охраняемой площадке, может отличаться от приведенной.




Технические характеристики извещателя "Р-10"

Максимальная длина зоны обнаружения 10 м.

Максимальная ширина зоны обнаружения, не менее, 6 м.

Максимальная площадь зоны обнаружения, не менее 40 м.

Границы диапазона скоростей перемещения человека в зоне обнаружения, при которых извещатель формирует извещение о тревоге:
а) нижняя 0,3 м/с;
б) верхняя 5,0 м/с.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 12 до 24 В при амплитуде пульсаций, не более 0,3 В.

Извещатель сохраняет работоспособность в диапазоне питающего напряжения от 10,2 до 30,0 В.

Ток, потребляемый извещателем при напряжении питания 24 В, в дежурном режиме и в режиме формирования извещения о тревоге, не более 30 мА.

Параметры сигнала, коммутируемого по цепи ШС:
- ток, постоянный или переменный, не более 100 мА;
- амплитудное напряжение, не более 72 В.

Извещатель сохраняет работоспособность при воздействии следующих климатических факторов:
- температуре окружающего воздуха от минус 40°С до плюс 65°C;
- относительной влажности воздуха до 100%, при температуре 25°С.

Извещатель формирует извещение о тревоге (далее по тексту извещение) в виде размыкания цепи шлейфа сигнализации (ШС) при:
- перемещении в ЗО человека на расстояние более 1м;
- пропадании или снижении ниже 10,2 В напряжения питания.

Время технической готовности извещателя к работе после включения питания, не более 30 с.

Длительность извещения о тревоге, не менее 2 с.

Время восстановления извещателя в дежурный режим после формирования извещения о тревоге, не более 10 с.

Извещатель работоспособен и не формирует ложной тревоги при:
1) движении в зоне обнаружения одиночных мелких животных или птиц размерами не более кошки на расстоянии более 0,5 м от извещателя;
2) воздействии осадков в виде дождя и снега;
3) воздействии солнечной радиации;
4) воздействии ветра со скоростью до 30 м/с;
5) высоте неровностей на участке до ±0,3 м;
6) высоте травяного покрова до 0,4 м;
7) высоте снежного покрова до 0,6 м;
8) воздействии импульсных помехах по цепям питания и шлейфа сигнализации;
9) воздействии радиочастотных электромагнитных полей;
10) движении человека и автотранспорта за пределами ограждения.

Средняя наработка на отказ извещателя в дежурном режиме работы, не менее 60000 ч, что соответствует вероятности безотказной работы, не менее 0,9835 в течение 1000 ч.

Вероятность возникновения отказа, приводящего к ложной тревоге, не более 0,01 за 1000 часов.

Вероятность обнаружения нарушителя, не менее 0,98.

Извещатель защищен от переполюсовки питающего напряжения в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до1 мс, наводимых в соединительных линиях во время грозы.

Конструктивное исполнение извещателя - взрывобезопасное (вид взрывозащиты -"Взрывонепроницаемая оболочка") и обеспечивает степень защиты оболочки IP65 по ГОСТ 14254-96.

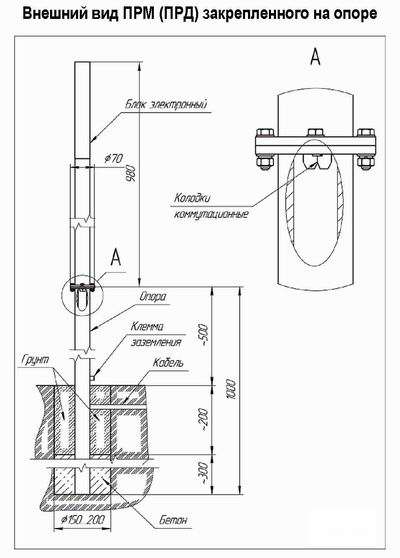

Внешний вид ПРМ (ПРД), закрепленного на опоре, показан на рисунке 20.

Рабочая частота извещателя - 0,43 ГГц.

Габаритные размеры блоков извещателя без опор, не более Ø70х1000 мм.

Габаритные размеры опор, не более Ø70х1000 мм.

Масса извещателя в упаковке, не более 15 кг.

Средний срок эксплуатации извещателя, не менее 8 лет.

Гарантийный срок эксплуатации - 12 мес.

Состав изделия

Наименование

Кол-во, шт.

Блок передающий (ПРД)

1

Блок приемный (ПРМ)

1

Комплект опор

1

Блок питания «Радий-БП»

*

Руководство по эксплуатации

1

Паспорт

1

Упаковка

1

Примечание - * Поставляется по отдельному заказу


Подключение ПРМ.

Маркировка клемм

Назначение выводов

1

+

плюс питания

2

минус питания

3, 4

ШС

контакты выходного реле

5

П+

плюс питания ПРД

6

П–

минус питания ПРД


Подключение ПРД.

Маркировка клемм

Назначение выводов

1

+

плюс питания

2

-

минус питания
