Извещатель радиоволновый (радиолучевой) двухпозиционный линейный
ИО 207-4 "Радий-2"

Краткое описание

Предназначен для использования в качестве средства охранной сигнализации и обеспечивает обнаружение движения человека в охраняемой зоне.

Особенности

  • Максимально выгодное соотношение цена-качество.

  • Минимум настроек и регулировок.

  • Отсутствие металлических подверженных ржавлению деталей.

  • Не требует заземления.

  • Возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 50°С до плюс 75°С.

Четыре модификации:

  • ИО 207-4 "Радий-2",

  • ИО 207-4/1 "Радий-2/1",

  • ИО 207-4/2 "Радий-2/2",

  • ИО 207-4/3 "Радий-2/3",

различающиеся максимальной длиной зоны обнаружения (ЗО).




Технические характеристики извещателя "Радий-2"

Длина зоны обнаружения:
"Радий-2" - от 10 до 200 м;
"Радий-2/1" - от 10 до 100 м;
"Радий-2/2" - от 10 до 50 м;
"Радий-2/3" - от 10 до 300 м.

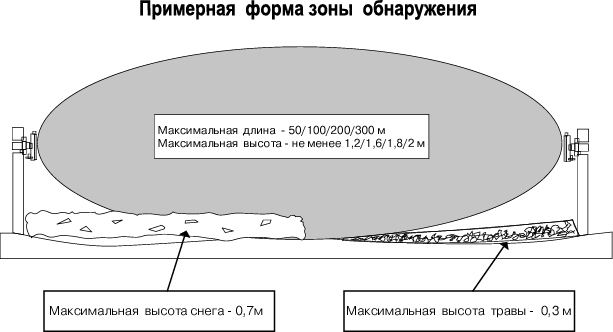

Высота ЗО в ее центре при максимальной длине, не менее:
"Радий-2" - 1,8 м;
"Радий-2/1" - 1,6 м;
"Радий-2/2" - 1,2 м;
"Радий-2/3" - 2 м.

Границы диапазона скоростей перемещения человека в зоне обнаружения, при которых извещатель формирует извещение о тревоге:
а) нижняя 0,1 м/с;
б) верхняя 10 м/с.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 12 до 27 В.

Извещатель сохраняет работоспособность в диапазоне питающего напряжения от 10,2 до 30 В.

Для питания от сети переменного тока 220 В рекомендуется использовать источник питания "Радий-БП" (0,5 А, 24 В).

Ток, потребляемый извещателем при напряжении питания 24 В, в дежурном режиме и в режиме формирования извещения о тревоге, не более 70 мА.

Извещатель сохраняет работоспособность при воздействии следующих климатических факторов:
- температуре окружающего воздуха от минус 40°С до плюс 65°C (возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 50°С до плюс 75°C );
- относительной влажности воздуха до 100%, при температуре 25°С.

Извещатель формирует извещение о тревоге при:
- пересечении человеком ЗО в полный рост или согнувшись;
- подаче импульса напряжением (5-30) В длительностью более 0,5 с на вход дистанционного контроля (ДК) блока передающего.

Извещатель формирует извещение о неисправности размыканием выходных контактов исполнительного реле до устранения этой неисправности при:
- снижении напряжения питания до 10 В;
- вскрытии блока приемного;
- возникновении неисправности в ПРД или ПРМ;
- экранировании ПРД или ПРМ радиоотражающими или радиопоглощающими материалами;
- воздействии на ПРМ внешнего маскирующего электромагнитного поля.

Извещатель формирует извещение о тревоге, неисправности и несанкционированном доступ путем размыкания контактов цепи, позволяющей коммутировать ток до 0,1 А при напряжении до 72 В.

Время технической готовности извещателя к работе после включения питания, не более 30 с.

Длительность извещения о тревоге, не менее 2 с.

Время восстановления извещателя в дежурный режим после формирования извещения о тревоге, не более 30 с.

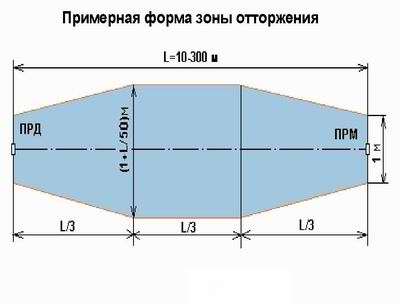

Извещатель работоспособен и не формирует ложной тревоги при:

  1. движении человека на следующих расстояниях от оси ЗО:
    - более 3 м при длине участка 300м;
    - более 2 м при длине участка 200м;
    - более 1,5 м при длине участка 100м;
    - более 1,0 м при длине участка 50м;

  2. движении автотранспорта на следующих расстояниях от оси ЗО:
    - более 4,5 м при длине участка 300м;
    - более 3,2 м при длине участка 200м;
    - более 1,8 м при длине участка 100м;
    - более 1,2 м при длине участка 50м;

  3. движении в ЗО одиночных мелких животных (птиц) на расстоянии более 5 м от блоков извещателя;

  4. воздействии осадков в виде дождя и снега;

  5. воздействии солнечной радиации;

  6. воздействии ветра со скоростью до 30 м/с;

  7. высоте неровностей на участке до ±0,3 м;

  8. высоте травяного покрова до 0,3 м;

  9. высоте снежного покрова до 0,7 м;

  10. излучении УКВ радиостанций в диапазоне от 150 до 175 МГц мощностью до 40 Вт на расстоянии, более 5 м от блоков извещателя.

Средняя наработка на отказ извещателя в дежурном режиме работы, не менее 60000 ч, что соответствует вероятности безотказной работы, не менее 0,9835 в течение 1000 ч.

Вероятность возникновения отказа приводящего к ложной тревоге, не более 0,01 за 1000 часов.

Вероятность обнаружения нарушителя, не менее 0,98.

Извещатель защищен от переполюсовки питающего напряжения в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в соединительных линиях во время грозы.

Конструктивное исполнение извещателя пылебрызгозащищенное и обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-80.

Крепление блоков извещателя на опоры и вертикальные поверхности производится с помощью кронштейна.

Механизм юстировки блоков извещателя обеспечивает поворот блоков на угол, не менее ±15° в любой плоскости.

Рекомендуемая высота установки извещателя 0,8-0,9 м.

Рабочая частота извещателя - 9,5±0,2 ГГц.

Габаритные размеры блоков извещателя без КМЧ, не более 160х115х45 мм.

Масса блоков извещателя без КМЧ, не более 0,35 кг.

Средний срок эксплуатации извещателя, не менее 8 лет.

Гарантийный срок эксплуатации - 3 года.

Состав изделия

Наименование

Кол-во, шт

Примечание

Блок передающий (ПРД)

1



Блок приемный (ПРМ)

1



Комплект монтажных частей (КМЧ)

1



Блок питания «Радий-БП»

1

Поставляется по отдельному заказу

Коробка распределительная

2

Поставляется по отдельному заказу

Руководство по эксплуатации

1



Паспорт

1




Подключение ПРМ.

Маркировка выводов

Назначение выводов

1

+

плюс питания

2

минус питания

3, 4

НЗ1, НЗ2

контакты выходного реле

5, 6

БЛ1, БЛ2

контакты датчика вскрытия


Подключение ПРД.

Маркировка выводов

Назначение выводов

1

+

плюс питания

2

-

минус питания

3

ДК

контакт цепи ДК
