Извещатель охранный радиоволновый
"РАДОН"

Краткое описание

Особенности РАДОН

  • Низкое потребление тока (не более 10 мА).

  • Отсутствие взаимного влияния между соседними извещателями (4 литеры).

  • Автоматическая регулировка порогов срабатывания с возможностью корректировки в ручном режиме.

  • Юстировка с использованием стандартных измерительных приборов (тестер).

  • Возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 50°С до плюс 75°С.

  • Извещатель предназначен для использования в качестве средства охранной сигнализации и обеспечивает обнаружение человека, пересекающего зону обнаружения (ЗО).




Технические характеристики "РАДОН"

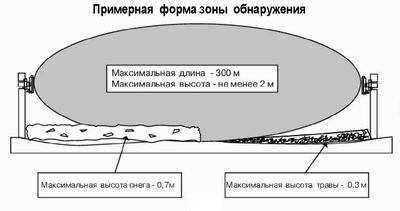

Длина зоны обнаружения от 20 до 300 м.

Высота ЗО в ее центре при максимальной длине, не менее 2 м.

Границы диапазона обнаруживаемых скоростей перемещения человека в ЗО, при которых извещатель формирует извещение о тревоге:
а) нижняя 0,1 м/с;
б) верхняя 8,0 м/с.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 12 до 27 В.

Извещатель сохраняет работоспособность в диапазоне питающих напряжений от 7,5 до 30,0 В.

Ток, потребляемый извещателем при напряжении питания 24 В, в дежурном режиме и в режиме формирования извещения о тревоге, не более 10 мА.

Извещатель сохраняет работоспособность при воздействии следующих климатических факторов:
- температуре окружающего воздуха от минус 40°С до плюс 65°С;
- относительной влажности воздуха до 100%, при температуре 25°С.

Извещатель формирует извещение о тревоге при:
- пересечении человеком ЗО в полный рост или согнувшись;
- подаче импульса напряжением (5-30) В длительностью более 0,5 с на вход дистанционного контроля (ДК) блока передающего или приемного.

Извещатель формирует извещение о неисправности размыканием выходных контактов исполнительного реле с одновременным включением светового индикатора "ОХР" на ПРМ до устранения этой неисправности в следующих случаях:
- снижении напряжения питания до (7,0±0,5) В при этом световой индикатор мигает с периодом 2 с;
- возникновении неисправности в ПРД или ПРМ;
- экранировании ПРД или ПРМ радиоотражающими или радиопоглощающими материалами;
- воздействии на ПРМ внешнего маскирующего электромагнитного поля.

Извещатель формирует извещение о несанкционированном доступе при попытке вскрытия крышки панели управления ПРМ.

Время технической готовности извещателя после включения питания, не более 30 с.

Длительность извещения о тревоге, не менее 2 с.

Извещатель формирует извещение о тревоге, неисправности и несанкционированном доступе путем размыкания контактов цепи, позволяющей коммутировать ток до 0,1 А при напряжении до 72 В.

Время восстановления извещателя в дежурный режим после формирования извещения о тревоге, не более 10 с.

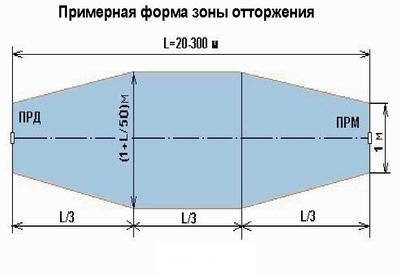

Извещатель работоспособен и не формирует ложной тревоги при:
1) движении человека на расстоянии от оси ЗО более 3 м при длине участка 300 м;
2) движении автотранспорта на расстоянии от оси ЗО более 4,5 м при длине участка 300 м;
3) движении в ЗО одиночных мелких животных (птиц) на расстоянии более 5 м от блоков извещателя;
4) воздействии осадков в виде дождя и снега интенсивностью до 40 мм/час;
5) воздействии солнечной радиации;
6) воздействии ветра со скоростью до 30 м/с;
7) высоте неровностей на участке до ±0,3 м;
8) высоте травяного покрова до 0,3 м;
9) высоте снежного покрова до 0,7 м;
10) излучении УКВ радиостанций в диапазоне от 150 до 175 МГц мощностью до 40 Вт на расстоянии, более 5 м от блоков извещателя.

Рекомендуемая высота установки извещателя от 0,8 м до 0,9 м.

В извещателе предусмотрен автоматический контроль работоспособности при включении напряжения питания и по команде оператора.

Извещатель защищен от переполюсовки питающего напряжения в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в соединительных линиях во время грозы.

Средняя наработка на отказ извещателя в дежурном режиме работы, не менее 60000 ч, что соответствует вероятности безотказной работы, не менее 0,9835 в течение 1000 ч.

Вероятность возникновения отказа приводящего к ложной тревоге, не более 0,01 за 1000 часов.

Вероятность обнаружения нарушителя, не менее 0,98.

Конструкция извещателя обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-96.

Крепление блоков извещателя на опоры и вертикальные поверхности производится с помощью кронштейна. Механизм юстировки блоков извещателя обеспечивает поворот блоков на угол ±15° в любой плоскости.

Рабочая частота извещателя - 9,5±0,2 ГГц.

Габаритные размеры ПРМ (ПРД) без КМЧ, не более 205х205х100 мм.

Масса каждого блока (ПРМ и ПРД )извещателя без кронштейна, не более 1,2 кг.
Средний срок эксплуатации извещателя, не менее 8 лет.

Гарантийный срок эксплуатации - 3 года.

Состав извещателя

Наименование

Кол-во, шт

Примечание

Блок передающий (ПРД)

1



Блок приемный (ПРМ)

1



Комплект монтажных частей (КМЧ)

1



Комплект инструментов и принадлежностей

1



Блок питания «Радий-БП»

1

Поставляется по отдельному заказу

Коробка распределительная

2

Поставляется по отдельному заказу

Руководство по эксплуатации

1



Паспорт

1





Таблица подключения ПРМ

Маркировка выводов

Назначение выводов

“+”

Плюс питания

“-”

Минус питания

“НЗ”, “НЗ/БЛ”

Контакты выходного реле

“НЗ/БЛ”, “БЛ”

Контакты датчика вскрытия

“ДК1”

Цепь ДК


Таблица подключения ПРД

Маркировка выводов

Назначение выводов

“+”

Плюс питания

“–”

Минус питания

“ДК”

Цепь ДК

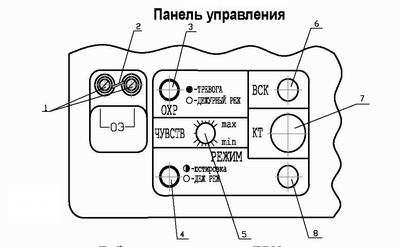

На панели управления размещены:
1 - клеммы для подключения оконечного элемента;
2 - перемычка (оконечный элемент);
3 - индикатор "ОХР";
4 - индикатор "РЕЖИМ";
5 - регулятор "ЧУВСТВИТЕЛЬНОСТЬ";
6 - кнопка несанкционированного вскрытия "ВСК";
7 - гнездо контрольное "КТ";
8 - кнопка "РЕЖИМ"
