Извещатель охранный радиоволновый линейный
"РМ-150"

Краткое описание

Извещатель предназначен для использования в качестве средства охранной сигнализации и обеспечивает обнаружение человека, пересекающего зону обнаружения (ЗО).

Особенности

• Повышенная устойчивость к электромагнитным помехам (в том числе к помехам от средств сотовой связи).

• Отсутствие взаимного влияния между соседними извещателями (2 частотные литеры).

• Автоматический и ручной режим настройки.

• Подключаемый прибор контроля и настройки, позволяющий производить юстировку, контроль и изменение режимов.

• Удобная и простая коммутация блоков извещателя (при помощи разъемов) к входящим в комплект распределительным коробкам.

• Возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 50°С до плюс 75°С.

Технические характеристики "РМ-150"

Длина зоны обнаружения от 10 до 150 м.

Высота ЗО в ее центре при максимальной длине, не менее 1,8 м.

Границы диапазона скоростей перемещения человека в зоне обнаружения, при которых извещатель формирует извещение о тревоге:

а) нижняя 0,1 м/с;

б) верхняя 10 м/с.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 12 до 27 В.

Извещатель сохраняет работоспособность в диапазоне питающего напряжения от 10,2 до 30,0 В.

Для питания от сети переменного тока 220 В рекомендуется использовать источник питания "Радий-БП" (0,5 А, 24 В).

Ток, потребляемый извещателем при напряжении питания 24 В, в дежурном режиме и в режиме формирования извещения о тревоге, не более 70 мА.

Извещатель сохраняет работоспособность при воздействии следующих климатических факторов:

- температуре окружающего воздуха от минус 40°С до плюс 65°C;

- относительной влажности воздуха до 100%, при температуре 25°С.

Извещатель формирует извещение о тревоге при:

- пересечении человеком ЗО в полный рост или согнувшись;

- подаче импульса напряжением (5-30) В длительностью более 0,5 с на вход дистанционного контроля (ДК) блока передающего;

- воздействии на блок приемный (ПРМ) внешнего маскирующего электромагнитного поля.

Извещатель формирует извещение о неисправности размыканием выходных контактов исполнительного реле до устранения этой неисправности при:

- снижении напряжения питания до 9,6±0,6 В;

- возникновении неисправности в ПРМ или блоке передающем (ПРД);

- маскировании ПРМ или ПРД радиоотражающими или радиопоглощающими материалами.

Извещатель формирует извещение о тревоге, неисправности и несанкционированном доступе путем размыкания контактов цепи, позволяющей коммутировать ток до 0,1 А при напряжении до 72 В.

Время технической готовности извещателя к работе после включения питания, не более 30 с.

Длительность извещения о тревоге, не менее 2 с.

Время восстановления извещателя в дежурный режим после формирования извещения о тревоге, не более 10 с.

Извещатель работоспособен и не формирует ложной тревоги при:

1) движении человека на следующих расстояниях от оси ЗО:

- более 2 м при длине участка 150 м;

- более 1 м при длине участка 50 м;

2) движении автотранспорта на следующих расстояниях от оси ЗО:

- более 2,5 м при длине участка 150 м;

- более 1,5 м при длине участка 50 м;

3) движении в ЗО одиночных мелких животных (птиц), на расстоянии не менее 5 м от блоков извещателя;

4) воздействии осадков в виде дождя и снега интенсивностью до 40 мм/час;

5) воздействии солнечной радиации;

6) воздействии ветра со скоростью до 30 м/с;

7) высоте неровностей на участке до ±0,3 м;

8) высоте травяного покрова до 0,3 м;

9) высоте снежного покрова до 0,7 м;

10) излучении УКВ радиостанций в диапазоне от 150 до 175 МГц мощностью до 40 Вт на расстоянии, более 5 м от блоков извещателя.

Средняя наработка на отказ извещателя в дежурном режиме работы, не менее 60000 ч, что соответствует вероятности безотказной работы, не менее 0,9835 в течение 1000 ч.

Вероятность возникновения отказа приводящего к ложной тревоге, не более 0,01 за 1000 часов.

Вероятность обнаружения нарушителя, не менее 0,98.

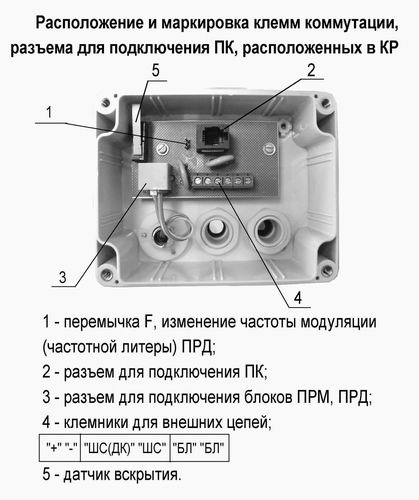

В комплект поставки извещателя входят две распределительной коробки (КР).

КР обеспечивают:

- коммутацию блоков извещателя (при помощи спец. разъемов);

- коммутацию прибора контроля ПК-РМ (при помощи спец. разъема);

- защиту от переполюсовки питающего напряжения в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в соединительных линиях во время грозы;

- формирование извещения о несанкционированном доступе при попытке вскрытия крышки КР;

- изменение частоты модуляции (частотной литеры) ПРД.

Конструктивное исполнение блоков извещателя и коробок распределительных - пылебрызгозащищенное и обеспечивает степень защиты оболочки IP55 по ГОСТ14254-80.

Крепление блоков извещателя и коробок распределительных на опоры и вертикальные поверхности производится с помощью кронштейнов.

Механизм юстировки блоков извещателя обеспечивает поворот блоков на угол, не менее ±15° в любой плоскости.

Рекомендуемая высота установки извещателя 0,8-0,9 м.

Рабочая частота извещателя - 9,5±0,2 ГГц.

Габаритные размеры блоков извещателя без кронштейна, не более 160х115х45 мм.

Габаритные размеры КР без кронштейна, не более 88х90х115 мм.

Масса комплекта извещателя в упаковке, не более 2 кг.

Средний срок эксплуатации извещателя, не менее 8 лет.

Гарантийный срок эксплуатации - 3 года.

Состав извещателя

Примечание - * - Рекомендуется комплектация из расчета один ПК на десять извещателей.
