Извещатель охранный радиоволновый двухпозиционный линейный
"РМ-300"

Краткое описание

Особенности

• Повышенная устойчивость к электромагнитным помехам (в том числе к помехам от средств сотовой связи).

• Отсутствие взаимного влияния между соседними извещателями (2 частотные литеры).

• Автоматический и ручной режим настройки.

• Встроенный светодиодный тестер, позволяющий производить юстировку, контроль и изменение режимов без дополнительного оборудования.

• Возможность изменения границ скоростей обнаруживаемого движения нарушителя (в ручном режиме).

• Возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 50°С до плюс 75°С.

• Извещатель предназначен для использования в качестве средства охранной сигнализации и обеспечивает обнаружение человека, пересекающего зону обнаружения (ЗО).

Технические характеристики "РМ-300"

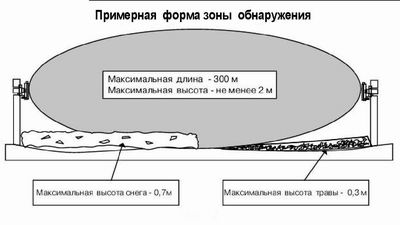

Длина зоны обнаружения от 20 до 300 м.
Высота ЗО в ее центре при максимальной длине, не менее 2 м.

Границы диапазона скоростей перемещения человека в ЗО, при которых извещатель формирует извещение о тревоге:
а) нижняя 0,1 м/с;
б) верхняя 10 м/с.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 12 до 27 В.

Извещатель сохраняет работоспособность в диапазоне питающих напряжений от 10,2 до 30,0 В.

Для питания от сети переменного тока 220 В рекомендуется использовать источник питания "Радий-БП" (0,5 А, 24 В).

Ток, потребляемый извещателем при напряжении питания 24 В, не превышает 70 мА.

Извещатель сохраняет работоспособность при воздействии следующих климатических факторов:
- температуре окружающего воздуха от минус 40°С до плюс 65°С;
- относительной влажности воздуха до 100%, при температуре 25 °С.

Извещатель формирует извещение о тревоге при:
- пересечении человеком ЗО в полный рост или согнувшись;
- подаче импульса напряжением (5-30) В длительностью более 0,5 с на вход дистанционного контроля (ДК) блока передающего.

Извещатель формирует извещение о неисправности размыканием выходных контактов исполнительного реле до устранения этой неисправности при:
- снижении напряжения питания до 9,6±0,6 В;
- возникновении неисправности в ПРД или ПРМ;
- экранировании ПРД или ПРМ радиоотражающими или радиопоглощающими материалами;
- воздействии на ПРМ внешнего маскирующего электромагнитного поля.

Извещатель формирует извещение о несанкционированном доступе при попытке вскрытия крышки панели управления ПРМ.

Время технической готовности извещателя после включения питания, не более 30 с.

Длительность извещения о тревоге, не менее 2 с.

Извещатель формирует извещение о тревоге, неисправности и несанкционированном доступе путем размыкания контактов цепи, позволяющей коммутировать ток до 0,1 А при напряжении до 72 В.

Время восстановления извещателя в дежурный режим после формирования извещения о тревоге, не более 10 с.

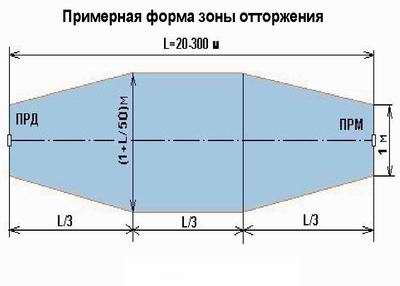

Извещатель работоспособен и не формирует ложной тревоги при:

1) движении человека на следующих расстояниях от оси ЗО:

• - более 3 м при длине участка 300 м;

• - более 2 м при длине участка 200 м;

• - более 1,5 м при длине участка 100 м;

2) движении автотранспорта на следующих расстояниях от оси ЗО:

• - более 4,0 м при длине участка 300 м;

• - более 2,5 м при длине участка 200 м;

• - более 1,8 м при длине участка 100 м;

3) движении в ЗО одиночных мелких животных (птиц) на расстоянии более 5 м от блоков извещателя;

4) воздействии осадков в виде дождя и снега интенсивностью до 40 мм/час;

5) воздействии солнечной радиации;

6) воздействии ветра со скоростью до 30 м/с;

7) высоте неровностей на участке до ±0,3 м;

8) высоте травяного покрова до 0,3 м;

9) высоте снежного покрова до 0,7 м;

10) воздействии на ПРМ излучения ПРД соседнего участка, как при последовательной, так и при параллельной установке извещателей;

11) излучении УКВ радиостанций в диапазоне от 150 до 175 МГц мощностью до 40 Вт на расстоянии более 5 м от блоков извещателя.

Рекомендуемая высота установки извещателя от 0,8 м до 0,9 м.

Извещатель защищен от переполюсовки питающего напряжения в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в сое-динительных линиях во время грозы.

Средняя наработка на отказ извещателя в дежурном режиме работы, не менее 60000 ч, что соответствует вероятности безотказной работы, не менее 0,9835 в течение 1000 ч.

Вероятность возникновения отказа приводящего к ложной тревоге, не более 0,01 за 1000 часов.

Вероятность обнаружения нарушителя, не менее 0,98.

Конструкция извещателя обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-96.

Крепление блоков извещателя на опоры и вертикальные поверхности производится с помощью кронштейна.

Механизм юстировки блоков извещателя обеспечивает поворот блоков на угол ±15° в любой плоскости. Рабочая частота извещателя - 9,5±0,2 ГГц.

Габаритные размеры ПРМ (ПРД) без КМЧ, не более 205х205х100 мм.

Масса каждого блока (ПРМ и ПРД) извещателя без кронштейна, не более 1,2 кг.
Средний срок эксплуатации извещателя, не менее 8 лет.

Гарантийный срок эксплуатации - 3 года.

Состав извещателя

Подключение ПРМ.

Подключение ПРД.

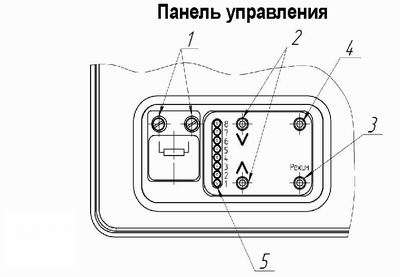

На панели управления размещены:

1 - контакты для установки оконечного элемента ППК (при поставке на них установлена перемычка);

2 - кнопки выбора подрежимов и изменения установленных параметров "<", ">";

3 - кнопка управления режимами;

4 - кнопка датчика вскрытия (блокировки) отсека;

5 - линейка из восьми светодиодов, обеспечивающих световую индикацию режимов работы, уровня сигналов и установленных значений параметров.
