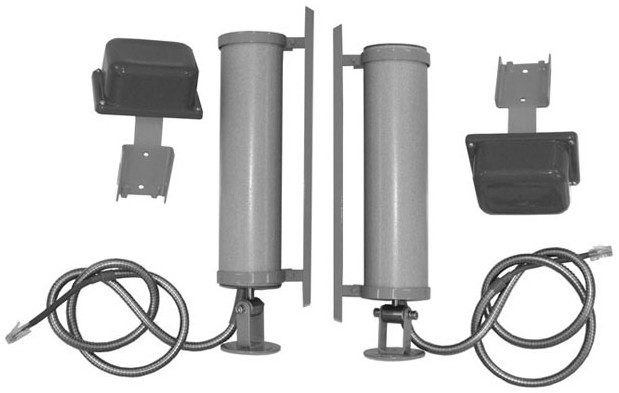

Двухпозиционный радиоволновый извещатель
"ТАНТАЛ-200"

Извещатель является двухпозиционным радиоволновым средством обнаружения и предназначен для обнаружения нарушителя, пересекающего зону обнаружения и характеризуется малой шириной требуемой зоны отчуждения, что позволяет снизить затраты на поддержание работоспособности периметра.

При малой длине зоны обнаружения объединяет преимущества ИК и радиоволнового принципов обнаружения: нечувствителен к движению (деревьев, кустов, людей и транспорта) вблизи зоны обнаружения и независим от метеоусловий (обледенение, запотевание, густой туман и сильные осадки).

Особенности:

1. Формирует сверх узкую зону обнаружения шириной не более 1 м.

2. Позволяет организовать рубеж охраны вблизи пешеходных и транспортных путей (в 0,5 и 1,2 м от границ зоны обнаружения).

3. Обеспечивает охрану верха ограждения от перелазывающего нарушителя, имеет несколько частотных литер и специальные кронштейны, что исключает взаимное влияние блоков и образование «мертвых» зон.

4. Позволяет снизить затраты на выравнивание рубежа охраны и значительно реже производить его очистку от снега и травы по сравнению с извещателями работающими на частоте 9,5-10,5 ГГц.

Конструктивные решения, повышающие эксплуатационное качество:

• Наличие автоматического и дистанционного контроля работоспособности позволяет быть уверенными в надежной работе извещателей.

• Комплектация каждого блока извещателей коммутационными коробками обеспечивает быстрое подключение/отключение блока с помощью одного разъема, а так же подключение прибора контроля для ручной регулировки параметров извещателя (минимум настроек возможен без прибора).

• Надежность извещателей в суровых условиях севера России обеспечивается расширенным температурным диапазоном арктической модификации (-60…55 С), прочным стеклопластиковым корпусом с металлическим кронштейном и вандалостойким металлорукавом из нержавеющей стали.

• Дополнительную защиту от потоков воды и от перегрева на солнце обеспечивают компактные козырьки.

• Извещатели обладают повышенной устойчивостью к электромагнитным помехам.

• Проверенная нами электромагнитная совместимость позволяет использовать новые извещатели диапазона 24 ГГц совместно с наиболее распространенными извещателями диапазона 9,5-10,5 ГГц без каких либо ограничений (параллельно на одном рубеже, или рядом в качестве второго рубежа охраны).

Основные технические характеристики:

• Диапазон обнаруживаемых скоростей движения человека, от 0,1 до 10,0 м/с

• Длина зоны обнаружения от 10 до 200 м.

• Диапазон рабочих напряжений питания от 10,2 до 30,0 В

• Потребляемый ток при напряжении питания 24 В не более 60 мА.

• Габаритные размеры приемного (передающего) блока с кронштейном и с козырьком, 90х95х302 мм.

• Диапазон рабочих температур от минус 40 до 65°С (имеется арктическая модификация от минус 60 до 55°С).

• Извещатель устойчив к воздействию таких помех, как:
  - движение в зоне обнаружения одиночных мелких животных или птиц;
  - движение человека (транспорта) параллельно оси зоны обнаружения на расстоянии 1м (1,2 м) от ее оси при длине зоны обнаружения до 100 м.
  - наведенные грозовые импульсы;
  - осадки в виде дождя и снега интенсивностью до 40 мм/час;
  - движение травы высотой до 0,3 м.
  - высоте снежного покрова до 0,5 м при длине участка до 300 м.

Вариант установки извещателя «ТАНТАЛ-200»

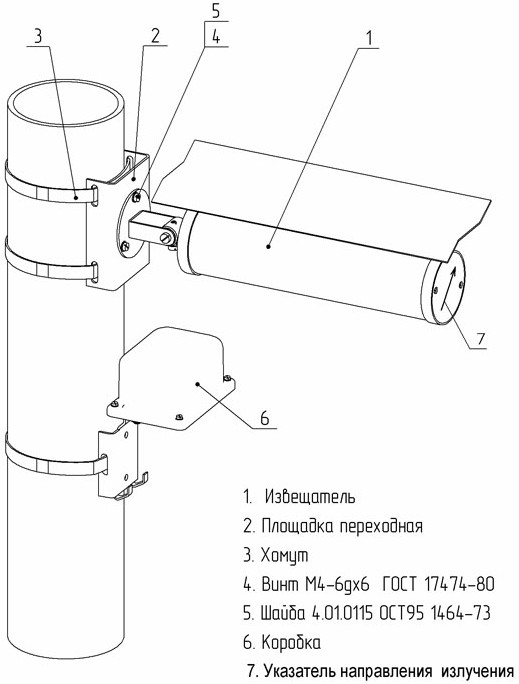

1. Установка на опору (столб)

Извещатель «ТАНТАЛ-200» установленный на опоре позволяет:

• достичь максимальной длины охраняемого участка и обнаруживает человека движущегося в рост и согнувшись, при этом: высота установки – 0,8…0,9м; длина зоны обнаружения до 200м; высота травы и неровностей до 0,3м.

• или снизить влияние травы, снега и неровностей с целью экономии на очистке периметра и обнаруживает человека движущегося в рост и согнувшись, при этом: высота установки – 1,0 … 1,1м; длина зоны обнаружения до 50м; высота травы и неровностей до 0,5м.

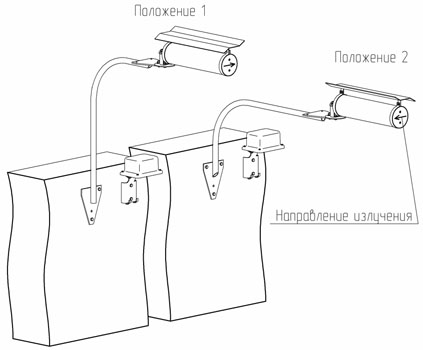

2. Установка извещателя на ограждение осуществляется при помощи специальных кронштейнов и позволяет значительно снизить затраты на очистку участков охраны от снега и травы.

Извещатель «ТАНТАЛ-200» установленный на ограждении позволяет:

• обеспечить охрану верха ограждения без козырька и обнаружить перелазывающего человека, при этом: длина зоны обнаружения по верху ограждения до 100м; за счет перекрытия зон обнаружения исключается возникновение «мертвых» зон.

• обеспечить охрану ограждения с козырьком и обнаружить перелазывающего человека, при этом: длина зоны обнаружения по верху ограждения до 50м; за счет перекрытия зон обнаружения исключается возникновение «мертвых» зон.

Варианты применения:

1. Охрана периметра с малой шириной зоны отчуждения.

2. Охрана ограждения от перелаза.

3. Охрана неподготовленных участков.

4. Формирование нескольких рубежей охраны.

Особенности извещателей "ТАНТАЛ-200":

1. Сверх узкая зона обнаружения (не более 1 м «АРГОН-40» и «ТАНТАЛ-200»).

2. Позволяют организовать рубеж охраны вблизи пешеходных и транспортных путей (в 1 и 2 м от оси зоны обнаружения).

3. Не оказывает взаимного влияния на ранее установленные радиоволновые извещатели диапазона 9,5 … 10,5 ГГц.

4. Имеют повышенную помехоустойчивость при воздействии мощных радиопомех, что подтверждается проведенными испытаниями (протокол испытаний находится в приложении).

5. Не требуют получения разрешения ГКРЧ на использование полосы радиочастот.

6. Работают в составе большинства существующих систем безопасности, за счет «сухих» контактов реле.

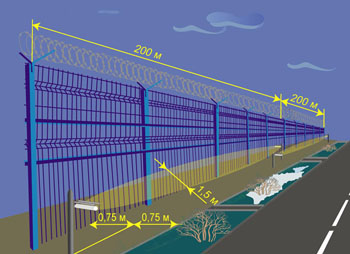

Охрана периметра с малой шириной зоны отчуждения.

Извещатель применяется в качестве средства охранной сигнализации рубежного типа при малой ширине выделяемой зоны отчуждения, когда рядом с ограждением находится движущееся оборудование, дороги для передвижения мобильных групп и персонала, кусты, деревья, постройки и т.п.

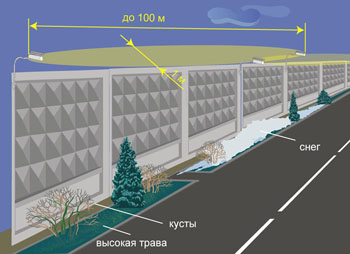

Охрана ограждения от перелаза.

Извещатель применяется в качестве средства обнаружения перелаза через ограждение, для чего имеет специальный режим и кронштейны. Рекомендуемая дальность установки извещателя поверх ограждения от 10 до 100м. Извещатель может быть установлен по верху ограждения оборудованного козырьком и необорудованного козырьком. При формировании непрерывного рубежа охраны из извещателей «ТАНТАЛ-200» несколько частотных литер позволяют исключить влияние соседних извещателей друг на друга.

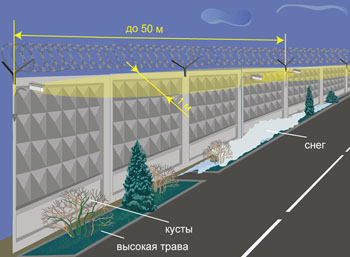

Охрана неподготовленных участков.

При длине зоны обнаружения до 50 м возможно использование извещателя на неподготовленных участках (нескошенная трава, снег, неровности поверхности высотой до 0,5 м), что позволяет экономить на проведении очистки рубежа от снега и травы. Монтаж извещателя производиться на стандартные опоры, установленные около ограждения или на специальные кронштейны, поставляемые по отдельному заказу.

Формирование нескольких рубежей охраны.

Благодаря наличию двух частотных литер возможна установка извещателей параллельно. Например, один извещатель обнаруживает перелаз, второй обнаруживает нарушителя, проникающего через пролом или под заграждением. Для успешного обнаружения нарушителя идущего в рост, согнувшись или ползущего, два извещателя устанавливаются на одной опоре параллельно один над другим.
