Радиоволновое средство обнаружения
"Заслон"

Назначение

Радиоволновое средство обнаружения "ЗАСЛОН", предназначено для:

- охраны периметров и рубежей в условиях открытого пространства;

- охраны не отапливаемых помещений;

- охраны крыш домов и т.д.

Условия эксплуатации:

- диапазон рабочих температур от минус 40 до плюс 45 С;

- относительная влажность воздуха до 98% при температуре 25 С;

- дождь с интенсивностью до 40 мм/ч;

- снег с интенсивностью в пересчете на воду до 30 мм/ч

- снежный покров высотой до 0,5 м;

- травяной покров до 0,5м.

Технические характеристики

- Электропитание средства обнаружения осуществляется от источника питания постоянного тока напряжением от 11 до 26 В.

- Ток потребления средством обнаружения не более 40 мА. Реально 20 мА.

- Дальность действия средства обнаружения по центральной оси зоны обнаружения до 60 м.

- Тревожное извещение ( размыкание контактов реле) вырабатывается в следующих случаях: - при равномерном перемещении нарушителя (со скоростью 0,3-3,0 м/с) через зону обнаружения; - при снятии напряжения питания. Примечание. Допустимый коммутационный ток до 100 мА при напряжении питания до 26 В.

- Длительность сигнала тревожного извещения составляет 3-12 с.

- Габаритные размеры приемника (передатчика) средства обнаружения - 120x120x50 мм.

Отличительные особенности

· Повышенная помехозащищённость средства и отсутствие ложных срабатываний.

· Отсутствие у приёмника и передатчика "мёртвых зон" (см. "Конфигурацию зоны обнаружения").

· Низкое энергопотребление (ток потребления 20 мА).

· При настройке средства не требуется юстировка.

· Не чувствительность к изменению высоты снежного покрова.

· Высокое качество работы средства, т. к. сборка осуществляется на предприятиях оборонной промышленности.

· Морозостойкий полностью герметичный и ударопрочный корпус.

Устройство и принцип работы

Конструктивно средство обнаружения выполнено в виде двух блоков (приемника и передатчика) обеспечивающих их установку с возможностью ориентации их в выбранном направлении.

Между приемником и передатчиком средства обнаружения создается объемная зона обнаружения. При попадании нарушителя в эту зону происходит оценка массы и скорости движения нарушителя.

Если параметры движения находятся в установленных пределах, выдается сигнал тревоги через контакты реле.

Данное средство обнаружения не выдает тревожного извещения при пересечении охраняемой зоны мелкими животными и птицами и имеет пониженную вероятность тревожного извещения при пересечении этой зоны крупными собаками.

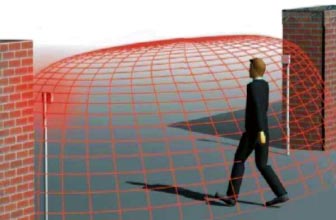

Внешний вид средства обнаружения представлен на рис.

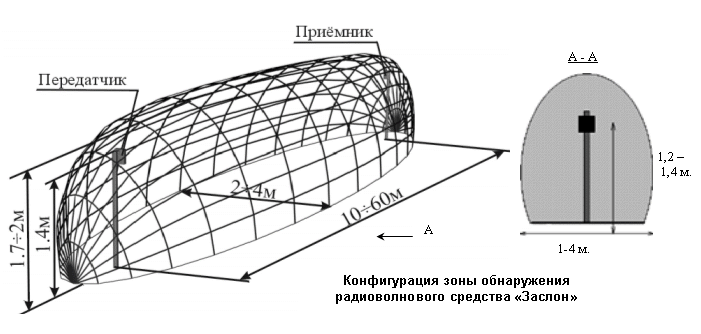

Конфигурация зоны обнаружения человека представлена на рис.

Зависимость ширины зоны обнаружения охраняемого рубежа от его длины:
- при длине 10 м ширина 1 м;

- при длине 40 м ширина 2 м;

- при длине 60 м ширина 4 м
