"Агат - С6"

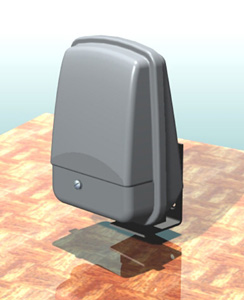

Радар-сенсор АГАТ-С6 представляет собой однопозиционный радиолокатор для обнаружения движения человека (нарушителя) в охраняемой зоне и предназначен для использования в качестве средства охранной сигнализации на открытых площадках или в помещениях.

По сравнению с моделью АГАТ-СП3У он имеет существенно меньшую вероятность ложного срабатывания, благодаря применению технологии "Digilon" и уникальному алгоритму селекции движущихся целей.

В конструкции используется новый СВЧ-модуль и монтаж по SMD-технологии.

АГАТ-С6 - имеет зону обнаружения в виде конуса с максимальной дальностью до 24 м.

При использовании в помещениях следует обратить внимание на возможные "мертвые" зоны, вызываемые предметами интерьера.

Поперечные размеры зоны обнаружения зависят от высоты установки радар-сенсора, а также от того, какая чувствительность установлена при регулировке.

Реальная зона обнаружения в каждом конкретном случае определяется экспериментально.

АГАТ-С6 устойчив к воздействию следующих помех:
- движение мелких животных и птиц на расстоянии более 2 м от сенсора;
- грозовые импульсы с пиковым напряжением до 1000 В, наводимые в соединительных линиях;
- люминесцентные лампы дневного света.

Сигнал тревоги формируется при:
- перемещении человека в охраняемой зоне на расстояние около 1 м;
- открывании крышки корпуса;
- при пропадании или снижении до 10,2 В напряжения питания.

Основные технические характеристики:
- диапазон рабочих температур от минус 40 до плюс 65 °С;
- напряжение питания 12-24 В;
- потребляемый ток не более 40 мА;
- длина зоны обнаружения, не менее 20 м;
- максимальная ширина зоны обнаружения не менее 16 м;
- минимальная длина зоны обнаружения 4...5 м;
- параметры контактов реле: 85В, 100 мА;
- габаритные размеры (в упаковке) 105х65х45 мм;
- масса извещателя в упаковке не более 0,45 кГ.
