ИО 407-15 "Агат - СП5У"; ИО 407-15/1 "Агат - СП5У/1"

Краткое описание

Предназначен для обнаружения движения человека в охраняемой зоне (на открытых площадках или помещениях).

Особенности

Извещатель обладает:

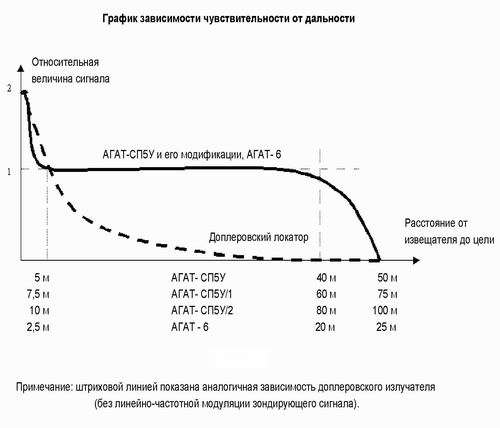

  • повышенной помехоустойчивостью, благодаря линейно-частотной модуляции зондирующего сигнала (рис.6);

  • плавной регулировкой чувствительности и дальности;

  • модификациями с разными зонами обнаружения.

Возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 40°С до плюс 75°С.

Модификации:

  • ИО407-15 "АГАТ-СП5У"

  • ИО407-15/1 "АГАТ-СП5У/1"

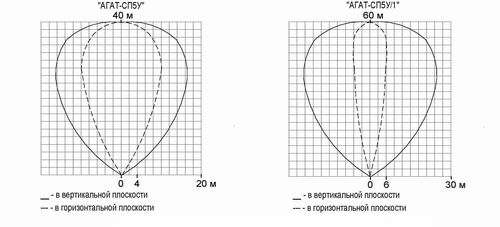

различающиеся максимальной длиной и формой зоны обнаружения (ЗО).



Технические характеристики охранных извещателей «Агат-СП5У» и «Агат-СП5У/1»


Длина ЗО при максимальной дальности, не менее:
АГАТ-СП5У - 40 м;
АГАТ-СП5У/1 - 60 м.

Длина ЗО при минимальной дальности, не более:
АГАТ-СП5У - 10 м;
АГАТ-СП5У/1 - 15 м.

Ширина ЗО при максимальной дальности, не менее:
АГАТ-СП5У - 20 м;
АГАТ -СП5У/1 - 12 м.

Высота ЗО при максимальной дальности, не менее:
АГАТ-СП5У - 32 м;
АГАТ -СП5У/1 - 48 м.

Площадь ЗО при максимальной дальности, не менее:
АГАТ-СП5У - 600 м;
АГАТ -СП5У/1 - 750 м.

Предусмотрена плавная регулировка размеров ЗО (при уменьшении длины ЗО соответственно уменьшается и ее ширина).

Границы диапазона скоростей перемещения человека в зоне обнаружения, при которых извещатель формирует извещение о тревоге:
а) нижняя, не более 0,3 м/с;
б) верхняя, не менее:
- в радиальном направлении - 3,0 м/с;
- в тангенциальном - 6,0 м/с.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 15 до 27 В.

Извещатель сохраняет работоспособность в диапазоне питающего напряжения от 12,0 до 30,0 В.

Для питания от сети переменного тока 220 В рекомендуется использовать источник питания "Радий-БП" (0,5 А, 24 В).

Ток, потребляемый извещателем при напряжении питания (15±1) В, в дежурном режиме и в режиме формирования извещения о тревоге, не более 60 мА.

Извещатель сохраняет работоспособность при воздействии следующих климатических факторов:
- температуре окружающего воздуха от минус 40°С до плюс 65°C (возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 40°С до плюс 75°C );
- относительной влажности воздуха до 100%, при температуре 25°С.

Извещатель формирует извещение о тревоге при:
- движении человека в ЗО в полный рост или согнувшись;
- подаче импульса напряжением от 8 до 30 В длительностью более 0,4 с на контакты "ДК" и "-" извещателя.

Ток потребления в цепи дистанционного контроля, не более 5 мА.

Извещатель формирует извещение о неисправности при пропадании или снижении напряжения питания до (11,5±0,45) В.

Извещатель формирует извещение о несанкционированном доступе при открывании крышки панели управления.

Извещатель формирует извещение о тревоге, неисправности и несанкционированном доступе путем размыкания контактов цепи, позволяющей коммутировать ток до 30 мА при напряжении до 72 В.

Время технической готовности извещателя после включения питания, не более 60 с.

Длительность извещения о тревоге, не менее 2 с.

Время восстановления извещателя в дежурный режим после формирования извещения о тревоге, не более 10 с.

Извещатель работоспособен и не формирует ложной тревоги при:

1) воздействии импульсных помех по цепям питания и ШС;

2) воздействии кондуктивных помех, наведенных радиочастотными электромагнитными полями;

3) электростатических разрядах;

4) движении автотранспорта за пределами ЗО на расстоянии от ее границы, не менее:
АГАТ-СП5У - 5 м;
АГАТ-СП5У/1 - 7,5 м;
5) движении в ЗО одиночных мелких животных (птиц) на расстоянии от извещателя, не менее:
- АГАТ-СП5У - 2 м;
- АГАТ-СП5У/1 - 3 м;

6) работе на одной площадке (в одном помещении) двух извещателей при расстоянии между ними, не менее 2 м;

7) воздействии ветра со скоростью до 25 м/с;

8) атмосферных осадках в виде дождя и снега интенсивностью до 20 мм/час;

9) воздействии солнечной радиации;

10) высоте неровностей на участке до ±0,3 м;

11) высоте травяного покрова до 0,2 м;

12) высоте снежного покрова до 0,4 м;

13) воздействии помех, создаваемых ЛЭП напряжением до 500 кВ, провода которых находятся на расстоянии, не менее 30 м от извещателя;

14) излучении УКВ радиостанций в диапазоне от 150 до 175 МГц мощностью до 40 Вт на расстоянии, не менее 5 м от блока извещателя;

16) излучении люминесцентных и газоразрядных ламп на расстоянии от извещателя, не менее:
- АГАТ-СП5У - 2 м;
- АГАТ-СП5У/1 - 3 м.

Средняя наработка на отказ извещателя в дежурном режиме работы, не менее 60000 ч, что соответствует вероятности безотказной работы, не менее 0,9835 в течение 1000 ч.

Вероятность возникновения отказа, приводящего к ложной тревоге, не более 0,01 за 1000 ч.

Вероятность обнаружения нарушителя, не менее 0,98.

Извещатель защищен от переполюсовки питающего напряжения в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в соединительных линиях во время грозы.

Конструктивное исполнение извещателя пылебрызгозащищенное и обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-96.

Крепление блока извещателя на опоры и вертикальные поверхности про- изводится с помощью кронштейна.

Механизм юстировки блока извещателя обеспечивает поворот блока в горизонтальной плоскости в пределах ± 80°, в вертикальной плоскости: вниз, не менее 45 град, вверх, не менее 25°.

Рекомендуемая высота установки извещателя, не менее 1,5 м.

Рабочая частота извещателя - 9,25±0,25 ГГц.

Габаритные размеры извещателя, не более 165х125х56 мм.

Масса извещателя без кронштейна, не более 0,6 кг.

Средний срок эксплуатации извещателя, не менее 8 лет.

Гарантийный срок эксплуатации - 18 мес.

Таблица подключения извещателя «Агат-СП5У».

Маркировка вывода

Назначение вывода

+

Плюсовой провод питания

-

Минусовой провод питания

НЗ

Шлейф сигнализации

НЗ

Шлейф сигнализации

ДК

Дистанционный контроль
