Извещатель охранный радиоволновый
"АГАТ-6"

Краткое описание радиоволнового охранного извещателя "АГАТ-6"

Предназначен для обнаружения движения человека в охраняемой зоне (на открытых площадках или помещениях).

Особенности

Извещатель обладает:

• максимально выгодным соотношением цена-качество;

• повышенной помехоустойчивостью, благодаря линейно-частотной модуляции зондирующего сигнала (рис. ниже);

• удобной регулировкой чувствительности и дальности;

• малыми габаритными размерами.

Возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 40°С до плюс 75°С.

Технические характеристики охранного извещателя "АГАТ-6"

Длина ЗО при максимальной дальности, не менее 20 м.

Длина ЗО при минимальной дальности, не более 6 м.

Ширина ЗО при максимальной дальности, не менее 20 м.

Высота ЗО при максимальной дальности, не менее 10 м.

Площадь ЗО при максимальной дальности, не менее 120 м.

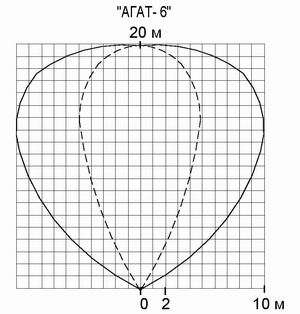

Предусмотрена плавная регулировка размеров ЗО (при уменьшении длины ЗО соответственно уменьшается и ее ширина).

Границы диапазона скоростей перемещения человека в зоне обнаружения, при которых извещатель формирует извещение о тревоге:
а) нижняя, не более 0,3 м/с;
б) верхняя, не менее:
- в радиальном направлении - 3,0 м/с;
- в тангенциальном - 5,0 м/с.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 12 до 24 В.

Извещатель сохраняет работоспособность в диапазоне питающего напряжения от 10,2 до 27,0 В.

Для питания от сети переменного тока 220 В рекомендуется использовать источник питания "Радий-БП" (0,5 А, 24 В).

Ток, потребляемый извещателем при напряжении питания (15±1) В, в дежурном режиме и в режиме формирования извещения о тревоге, не более 60 мА.

Извещатель сохраняет работоспособность при воздействии следующих климатических факторов:
- температуре окружающего воздуха от минус 40°С до плюс 65°C (возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 40°С до плюс 75°C );
- относительной влажности воздуха до 100%, при температуре 25°С.

Извещатель формирует извещение о тревоге при пересечении человеком ЗО в полный рост или согнувшись.

Извещатель формирует извещение о неисправности при пропадании или снижении напряжения питания до 10,2 В.

Извещатель формирует извещение о несанкционированном доступе при открывании крышки панели управления.

Извещатель обеспечивает формирование извещения о тревоге, неисправности и несанкционированном доступе путем размыкания контактов цепи, позволяющей коммутировать ток до 100 мА при напряжении до 72 В.

Время технической готовности извещателя после включения питания, не более 30 с.

Длительность извещения о тревоге, не менее 2 с.

Время восстановления извещателя в дежурный режим после формирования извещения о тревоге, не более 10 с.

Извещатель работоспособен при:

1) воздействии импульсных помех по цепям питания и ШС;

2) воздействии кондуктивных помех, наведенных радиочастотными электромагнитными полями;

3) электростатических разрядах;

4) движении автотранспорта за пределами ЗО на расстоянии от ее границы, более 10 м;

5) движении в ЗО одиночных мелких животных (птиц) на расстоянии более 2 м от блока извещателя;

6) грозовых импульсах с величиной пикового напряжения до 1000 В;

7) излучении люминесцентных и газоразрядных ламп на расстоянии от изве- щателя, не менее 4 м;

8) работе на одной площадке (в одном помещении) двух извещателей при расстоянии между ними, не менее 2 м;

9) воздействии ветра со скоростью до 25 м/с;

10) атмосферных осадках в виде дождя и снега интенсивностью до 20 мм/час;

11) воздействии солнечной радиации;

12) высоте неровностей на участке до ±0,3 м;

13) высоте травяного покрова до 0,2 м;

14) высоте снежного покрова до 0,4 м;

15) воздействии помех, создаваемых ЛЭП напряжением до 500 кВ, провода которых находятся на расстоянии, не менее 30 м от извещателя;

16) излучении УКВ радиостанций в диапазоне от 150 до 175 МГц мощностью до 40 Вт на расстоянии, не менее 5 м от блока извещателя.

Средняя наработка на отказ извещателя в дежурном режиме работы, не менее 60000 ч, что соответствует вероятности безотказной работы, не менее 0,9835 в течение 1000 ч.

Вероятность возникновения отказа, приводящего к ложной тревоге, не более 0,01 за 1000 ч.

Вероятность обнаружения нарушителя, не менее 0,98.

Извещатель защищен от переполюсовки питающего напряжения в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в соединительных линиях во время грозы.

Контруктивное исполнение извещателя пылебрызгозащищенное и обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-96.

Крепление блока извещателя на опоры и вертикальные поверхности производится с помощью кронштейна.

Механизм юстировки блока извещателя обеспечивает поворот блока в горизонтальной плоскости в пределах ±45°, в вертикальной плоскости: вниз, не менее 45°, вверх, не менее 25°.

Рекомендуемая высота установки извещателя, не менее 1,5 м.

Рабочая частота извещателя - 9,25±0,25 ГГц.

Габаритные размеры извещателя без КМЧ, не более 105х65х45 мм.

Масса извещателя в упаковке, не более 0,45 кг.

Средний срок эксплуатации извещателя, не менее 8 лет.

Гарантийный срок эксплуатации - 18 мес.

Состав изделия

Таблица подключения извещателя «Агат-6».
