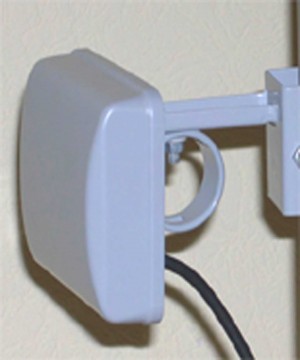

Извещатель охранный объемный радиоволновый
"ХАМЕЛЕОН"

1. Назначение

Извещатель охранный объемный радиоволновый “ХАМЕЛЕОН” (далее извещатель) предназначен для охраны участков подготовленного периметра и открытых (закрытых) площадок и выдачи тревожного извещения путем размыкания выходных контактов исполнительного реле при пересечении зоны обнаружения нарушителем.

2. Общие сведения

2.1. Извещатель относится к группе однопозиционных радиолокационных средств обнаружения. Принцип действия извещателя основан на методе линейной частотной модуляции, где рабочая частота генератора линейно изменяется в небольших пределах. СВЧ передатчик приемопередающего модуля, работающий в режиме, задаваемом генератором линейно изменяющегося напряжения, излучает в охраняемую зону электромагнитные колебания, которые, отражаясь от окружающих предметов, попадают на СВЧ приемник приемопередающего модуля, образуя зону обнаружения. При появлении в зоне обнаружения нарушителя изменения принимаемого сигнала, вызванные интерференционным эффектом, активизируют выдачу извещателем тревожного извещения.

2.2. Извещатель является прибором нового поколения. Высокий «интеллект» извещателя обеспечен применением для обработки сигнала цифрового сигнального процессора, что позволило качественно повысить ТТХ извещателя.

2.3. Извещатель обеспечивает непрерывную круглосуточную работу и сохраняет свои характеристики при температуре окружающей среды от -40°С до 50°С и относительной влажности воздуха до 98% при температуре 35°С.

3. Отличительные особенности

3.1. Процессорная обработка сигнала.

3.2. Наличие пятнадцати поперечных подзон с возможностью “отключения” любой из них для создания зон санкционированных проходов.

3.3. Режимы работы извещателя:

- тревога при приближении нарушителя;

- тревога при удалении нарушителя;

- тревога при поперечном движении нарушителя;

- тревога при любом движении нарушителя;

3.4. Возможность изменения конфигурации зоны обнаружения.

3.5. Высокая помехоустойчивость к птицам и мелким животным в зоне обнаружения и воздействию метеофакторов по сравнению с другими однопозиционными радиоволновыми извещателями.

3.6. Высокая помехоустойчивость к движению людей и транспорта вне зоны обнаружения.

4. Технические характеристики

4.1. Длина зоны обнаружения, регулируемая - от 5 до 40 м.

4.2. Ширина зоны обнаружения при длине 40 м - 15 м.

4.3. Вероятность обнаружения нарушителя, не менее - 0,98.

4.4. Напряжение питания извещателя - 10…30 В.

4.5. Ток потребления, не более - 0,06 А при 15 В.
