Радиоволновое однопозиционное средство обнаружения
"Площадка"

Радиоволновое средство обнаружения (РСО) ПЛОЩАДКА предназначено для обнаружения факта проникновения нарушителя в охраняемую зону объекта и формирования тревожного сигнала путем размыкания контактов исполнительного реле.

Технические характеристики

• Питание средства осуществляется от источника постоянного тока напряжением от 10,8 до 26,4 В.

• Ток, потребляемый РСО, не более 15мА.

• Дальность действия РСО по центральной оси зоны обнаружения не более 15 метров, для охраны больших площадей (объемов) допускается использование нескольких средств обнаружения в одном помещении.

• Сигнал срабатывания (размыкание контактов реле) вырабатывается в следующих случаях:
  - при равномерном перемещении нарушителя (со скоростью 0,3-3,0 м/с) по направлению к РСО или от него на расстоянии 1-3 м;
  - при подаче на РСО сигнала дистанционного контроля (ДК);
  - при снятии напряжения питания. Примечание. Допустимый коммутационный ток до 100 мА при напряжении питания до 30 В.

• Длительность сигнала срабатывания составляет 3 -12с.

• Время готовности РСО к работе после включения напряжения питания не более 10 с.

• Условия эксплуатации РСО:
  - температура окружающей среды от минус 40 до плюс 45°С;
  - относительная влажность воздуха до 98 % при температуре 25°С.

• Габаритные размеры средства обнаружения 170 x 120 x 55 мм (без козырька).

Отличительные особенности

• Повышенная помехозащищённость средства, а следовательно отсутствие ложных срабатываний.

• Отсутствие у средства "мёртвых зон" с обратной стороны изделия и по бокам (см. "Конфигурацию зоны обнаружения").

• Низкое энергопотребление (ток потребления 15 мА).

• Не чувствительность к изменению высоты снежного покрова.

• Высокая надёжность средства, т. к. сборка осуществляется на предприятиях оборонной промышленности.

Устройство и принцип работы

В основе работы средства лежит радиолокационный принцип выделения информации от движения объекта в охраняемом помещении или в охраняемой зоне открытого пространства.

Конструктивно средство выполнено в виде блока, обеспечивающего его установку с возможностью ориентации в выбранном направлении.

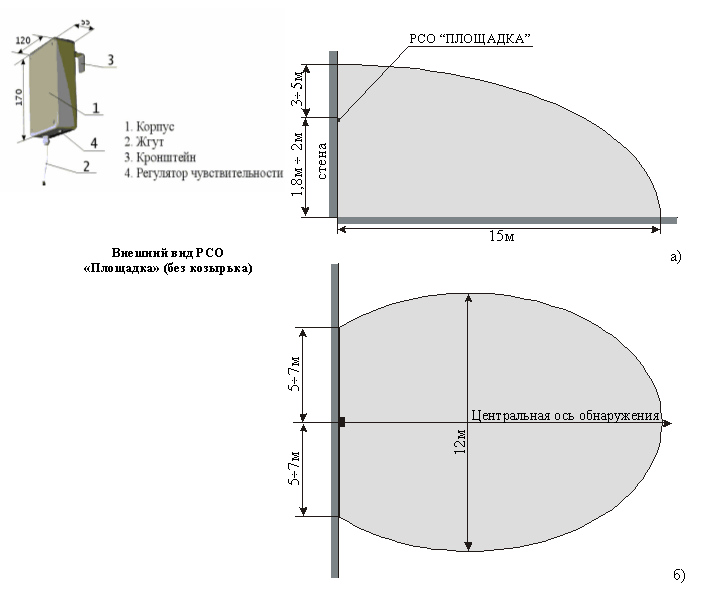

Внешний вид и конфигурация зоны обнаружения радиоволнового средства обнаружения ПЛОЩАДКА показана на рисунках.

Конфигурация зоны обнаружения РСО "Площадка"

а) Вертикальный срез.

б) Горизонтальный срез.
