Сигнализатор микроволновый движения
"СМД-1,4М1"

Назначение

Предназначен для охраны помещений, в т.ч. не отапливаемых и открытых площадок (вариант исполнения с козырьком).

Принцип работы

Регистрация и анализ формы СВЧ сигнала и амплитуды модуляции, возникающей в результате эффекта Доплера при перемещении человека в зоне обнаружения. Сигнал "Тревога" выдается при перемещении человека или группы людей в зоне обнаружения с последующей выдачей сигнала "тревоги".

Отличительные особенности:

  • предусмотрена регулировка величины зоны обнаружения;

  • имеется возможность дистанционного контроля работоспособности прибора;

  • вид выходного сигнала: размыкание "сухих" контактов выходного реле;

  • за счет микропроцессорной обработки сигнала прибор адаптирован к изменению условий окружающей среды и имеет высокую устойчивость к помехам в виде снега, дождя, тумана, ветра, мелких животных, птиц, УКВ - радиостанций, вибраций, электрических разрядов, воздействию внешнего излучения;

  • возможность синхронизации любого количества сигнализаторов СМД - 1,4М1 и СМД - 1,4П1 на одном объекте;

  • наличие контроля доступа к органам настройки прибора;

  • степень защиты корпуса IP-65.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

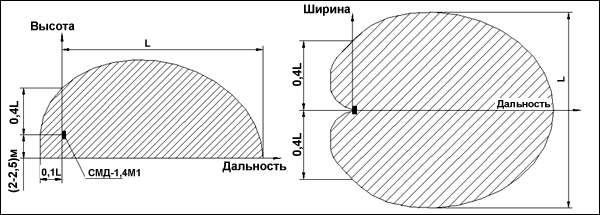

Дальность действия

до 15м

Ширина зоны обнаружения

до 15м

Высота зоны обнаружения

от 5 до 7м

Напряжение питания

11,5-28 В

Ток потребления, не более

40 мА

Диапазон рабочих температур, °С

от -50 до +50

Габаритные размеры (без козырька)

200х120х132 мм

Масса (без козырька), не более

2 кг

Габаритные размеры (с козырьком)

317х350х327 мм

Масса (с козырьком), не более

5,5 кг


Условное наименование изделия

Чертежный индекс изделия

Прибор СМД-1.4М :
- без козырька


ЦКДИ.425143.010

- с козырьком

ЦКДИ.425143.010-01


Применение:
