Интегрированная система ТСО
"АССаД32"

Назначение системы АССаД32

ИС ТСО АССаД32 предназначена для создания современных интегрированных систем физической защиты на объектах высшей категории ответственности или иных объектах, требующих обеспечения особо высокой степени защиты. Система обеспечивает сбор, обработку и отображение информации, поступающей от средств и систем обнаружения, средств контроля и управления доступом, средств видеоконтроля и видеонаблюдения, тревожно-вызывной сигнализации. АССаД32 представляет собой автоматизированную систему управления на базе сети IBM-совместимых компьютеров с установленным программным обеспечением АССаД32 и подключенным к ней оборудованием технических средств физической защиты.

Система АССаД32 обеспечивает работу с большой номенклатурой оборудования ТСО и открыта для дальнейшего развития в части подключения новых типов устройств и расширения функциональных возможностей.

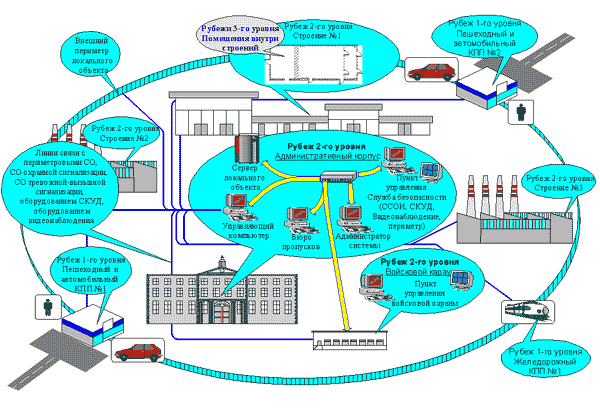

Комплект системы АССаД32 позволяет в полной мере решить задачу обеспечения физической защиты объекта, имеющего в своем составе внешние и внутренние периметры, оборудованные пешеходными, автомобильными, железнодорожными КПП. Обобщенная схема такого объекта представлена на рис.



Состав системы АССаД32

В общем случае система включать в себя:

  • один или несколько серверов баз данных;

  • один или несколько управляющих компьютеров;

  • один или несколько видеосерверов;

  • одно или несколько автоматизированных рабочих мест пунктов управления службы безопасности и войсковой охраны;

  • одно или несколько АРМ изготовления пропусков, выдачи разовых и временных пропусков;

  • одно или несколько АРМ управления, администрирования и решения прочих задач, связанных с функционированием системы;

  • управляющие контроллеры;

  • сети связи;

  • оборудование ТСО;

  • программное обеспечение.

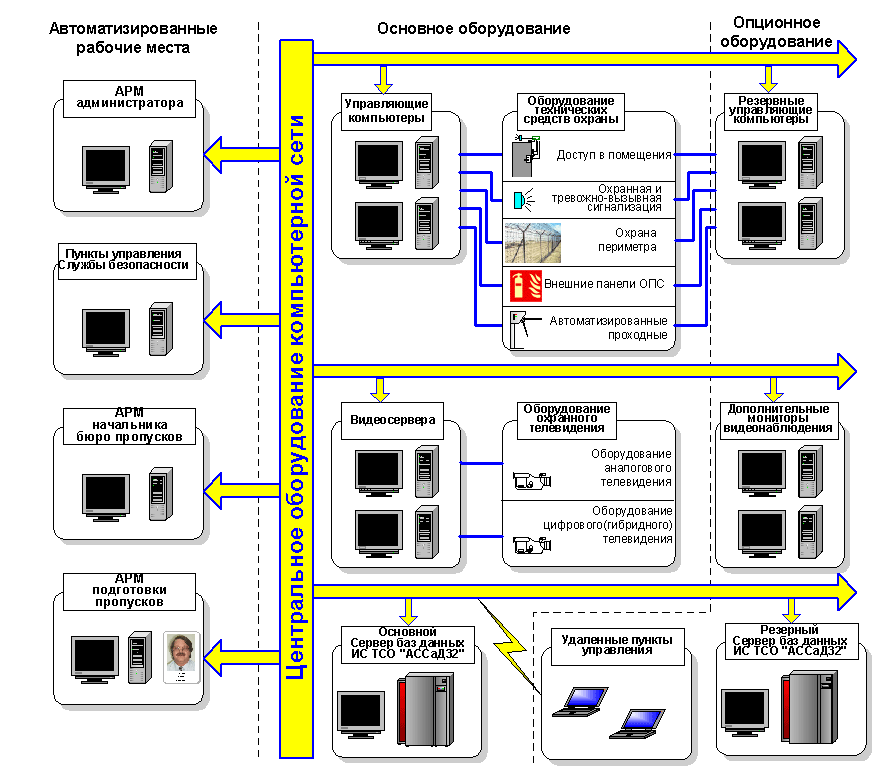

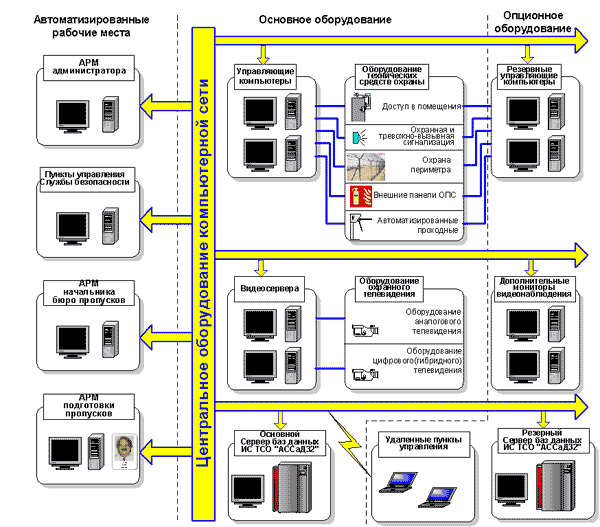

Обобщенная структурная схема системы представлена на рис.



ИС ТСО АССаД32 имеет сетевую организацию. Количество компьютеров и серверов не регламентируется. Система имеет высокую масштабируемость и в минимальной конфигурации все функции системы могут совмещаться в рамках одного компьютера. Система предусматривает возможность резервирования отдельных своих компонент. Прежде всего, это касается сервера баз данных и управляющих компьютеров, которые самым прямым образом влияют на надежность системы в целом. Как правило, оборудование ТСО подключается к управляющим компьютерам. Система использует различные коммуникационные интерфейсы. Тип интерфейса определяется конкретными моделями подключаемого оборудования.

Система позволяет управлять самым различным оборудованием ТСО, как производства АО "АЛГОНТ", так и других производителей. Оборудование ТСО может подключаться либо непосредственно к интерфейсам управляющего компьютера, либо через цепочку управляющих контроллеров, например, контроллеров АЛГО-421. К контроллеру АЛГО-421 могут подключаться считыватели карт доступа, кодонаборные устройства, электромеханические запирающие устройства, устройства биометрической идентификации, средства обнаружения. Оборудованием ТСО, непосредственно подключаемым к управляющим компьютерам АССаД32, может являться аппаратура охранного телевидения, некоторые устройства биометрической идентификации, а также отдельные автономные панели охранно-пожарной и периметровой охранной сигнализаций.

Применение ИС ТСО АССаД32 для физической защиты крупных объектов (ЗАТО)

Для физической защиты крупных объектов, включающих в себя ряд объектов аналогичных представленному на рис. 1, другие самостоятельные объекты, а также внешний периметр, используется иерархическое объединение отдельных комплектов ИС ТСО АССаД32.

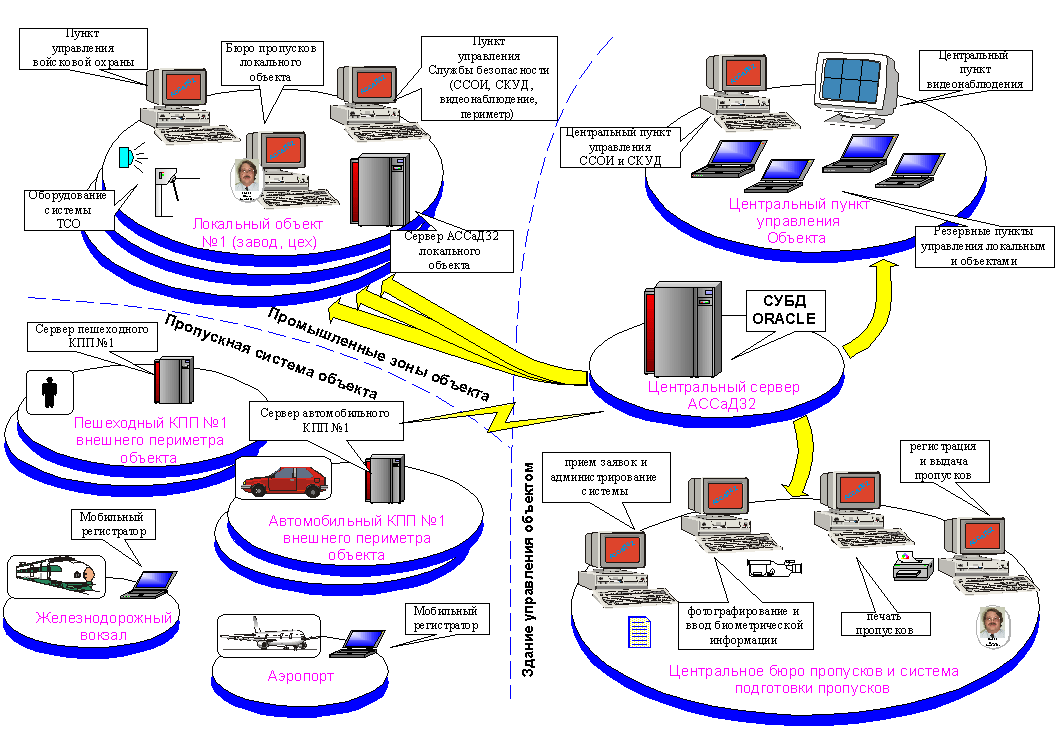

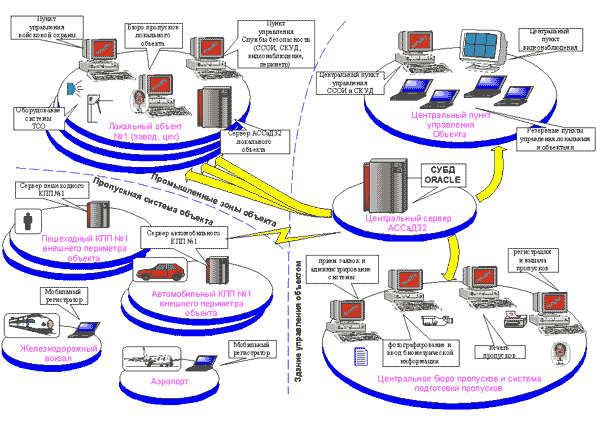

Каждый комплект АССаД32 защищает отдельный локальный объект. Системы АССаД32 локальных объектов объединяются в единое целое. Для решения задачи на центральном пункте управления устанавливается комплект АССаД32 и центральная база данных. Локальные объекты соединяются с центральным пунктом средствами телекоммуникаций, образуя структуру, представленную на рис.



Программное обеспечение ИС ТСО АССаД32

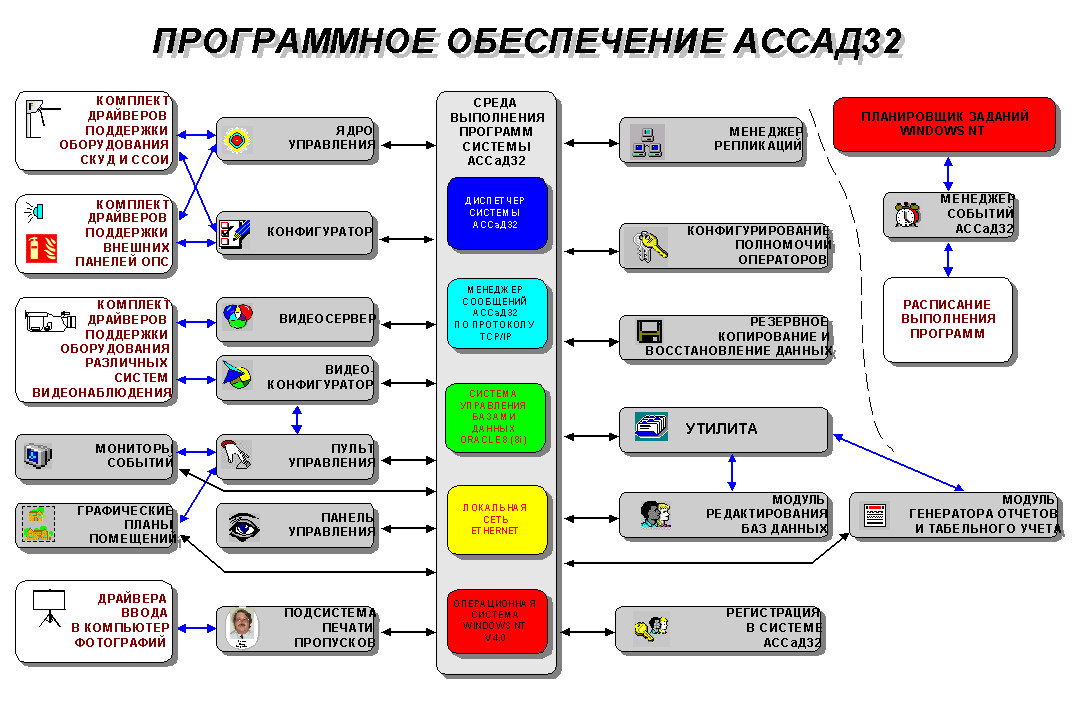

Базовой операционной системой для функционирования АССаД 32 является Windows NT. Выбор обусловлен наличием реальной многозадачности системы и развитых средств защиты, отказоустойчивостью, удобством пользовательского интерфейса, широтой распространения и развитой сетью поддержки. В качестве СУБД используется ORACLE. Данная СУБД обеспечивает высокоэффективную работу с большими объемами информации, которые характерны при построении систем для особо важных государственных объектов и режимных производств, имеет высокую степень защиты от несанкционированного доступа, обеспечивает отказоустойчивость данных. ИС ТСО АССаД32 в полной мере является сетевой системой. Количество рабочих мест АССаД32 не ограничено. Структура программного обеспечения каждой рабочей станции имеет вид, представленный на рис. 4.



Основные тактико-технические характеристики:

  • Количество серверов в системе - не ограничено

  • Количество автоматизированных рабочих мест - не ограничено

Подсистема сбора и обработки информации:

  • количество контролируемых шлейфов - не ограничено

  • количество анализируемых состояний шлейфов - 4 (тревога, норма, КЗ, обрыв)

  • конфигурирование значений "норма", "тревога" - есть

  • маскирование событий - по временной зоне

  • сценарии автоматических действий системы по событиям ССОИ - есть

Подсистема контроля и управления доступа:

  • количество карт доступа - до 100 тыс.

  • количество планов доступа - не ограничено

  • количество точек доступа - не ограничено

  • Рубежный контроль - есть

  • Запрет повторного входа - есть

  • Доступ по "правилу двух, трех и т.д." - есть

  • Сценарии взаимных блокировок точек доступа - есть

  • Постановка/снятие с охраны - автоматически и по запросу оператора

  • Текущий контроль местонахождения - есть, конфигурируемые мониторы последних перемещений

  • Текущий контроль времени пребывания в контролируемом пункте - есть, конфигурируемые мониторы присутствия

  • Постановка под охрану карт доступа - не ограничено

  • Управление состоянием точек доступа - автоматически и по запросу оператора

Подсистема видеонаблюдения:

  • Поддерживаемые системы - аналоговые, гибридные, цифровые

  • Количество видеокамер - не ограничено

  • Дистанционное управление - есть

  • Сценарии коммутации видеокамер по событиям - есть

  • Автоматизированный доступ к архивной видеоинформации из отчетов АССаД32 - есть, кроме аналоговых систем

Подсистема подготовки и выпуска пропусков:

  • Разработка шаблонов пропусков - есть

  • Тип персонифицируемых карт-пропусков - любой

  • Тип принтера - любой

  • Регистрация факта печати пропуска - есть

Общие характеристики системы:

  • Охраняемые объекты - не ограничено, источники тревог: любые события всех подсистем АССаД32

  • Количество уровней (приоритетов) тревог - 256, индивидуальная настройка цветовой и звуковой индикации

  • Инструкции оператору при тревоге - для каждого охраняемого объекта

  • Графические планы помещений, территорий - иерархические с отображением состояния оборудования ТСО

  • Динамический контроль состояния и работоспособности оборудования ТСО - есть с индикацией тревог в случае неисправностей

  • Конфигурирование уровней полномочий операторов системы - есть

  • Регистрация действий операторов - есть

  • Сервер времени - есть

  • Резервное копирование/восстановление данных - есть

  • Программирование автоматических действий в системе - генерация отчетов, резервное копирование с заданной периодичностью или по дате и времени

  • Отчеты гибко конфигурируемые отчеты о событиях, табельный учет
