Система сбора и обработки информации
"Эвридика"

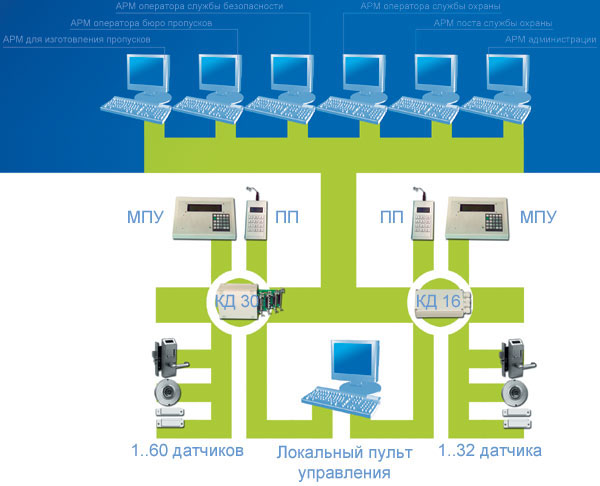

"Эвридика" является интеллектуальной компьютерной системой с широкими функциями управления доступом и охранной сигнализацией, интегрированными на аппаратно-микропрограммном уровне, которая предназначена для организации комплексов технических средств охраны с повышенными требованиями к безопасности охраняемых объектов. "Эвридика" - система с распределенным центром, строящаяся на основе элементов эксклюзивной разработки (контроллеров датчиков, пультов пользователей и согласующих устройств) и серийно выпускаемых устройств (ПЭВМ, считывателей и т.д.), объединяемых системным программным обеспечением под оболочкой MS-DOS или Windows, с возможностью интегрирования с другими системами объектов. Особенностью системы является распределение выполнения основных функций системы по периферийным устройствам-контроллерам, что приводит к увеличению жизнестойкости и надежности системы и автономность работы периферийных устройств при нарушении связи с устройствами более высокого уровня (контроллеры в автономном режиме полностью выполняют все свои функции).

Системы "Эвридика" могут быть объединены вычислительной сетью Fast Ethernet, что позволяет иметь неограниченные возможности по удалённому управлению и мониторингу различных устройств комплекса и создавать системы с открытой архитектурой и реализовывать в небольших комплексах все возможности крупных систем. Система обеспечивает подключение до 1800 средств обнаружения различных типов, контроль за их состоянием, прием под охрану и снятие с охраны различными способами до 900 зон (помещений), защиту от нежелательного доступа посторонних и обеспечения беспрепятственного доступа персонала до 5000 человек в выделенные зоны (помещения), вывод и регистрацию поступающей информации операторам системы.


КД16, КД30

Контроллеры датчиков (КД), которые обеспечивают:

  • постоянный контроль за состоянием 32 (60) средств обнаружения (СО) и линий связи, соединяющих их с 16 (30) входными цепями КД;

  • подключение до 64 (128) считывающих (кодонаборных) устройств;

  • распознавание четырех состояний входных цепей: короткое замыкание (кз), рабочее состояние 1 (раб1), рабочее состояние 2 (раб2), обрыв;

  • регистрацию срабатывания СО длительностью не менее 0,5 с;

  • обработку получаемой от СО информации и передачу ее в пульты управления;

  • прием команд на выполнение различных операций от пультов пользователей и пультов управления и осуществление этих операций с передачей в различные пункты результатов их выполнения;

  • управление реле двух различных типов; 8 (16) реле типа РПС45 (U=ЗОВ, ток коммутации до 1 А) и 16 (30) реле типа РЭС55А (U=12В, ток коммутации до 2,5 А);

  • защиту от несанкционированного доступа к аппаратуре КД16;

  • прием и хранение данных параметрирования, позволяющих в КД производить обработку получаемой информации;

  • обмен информацией по различным интерфейсам (интерфейсы RS-232С, интерфейсы RS-485А) с постоянным контролем их работоспособности.


Технические характеристики

Напряжения питания постоянного тока, В

20 - 36 (20 - 36)

Максимальная потребляемая мощность, Вт

4,8 (6)

Габаритные размеры, мм

280х160х60 (290х110х160)

Диапазон рабочих температур, oС

-50 - +50

Влажность окружающей среды

98% при температуре 35 oС


МПУ

Местный пульт управления, который обеспечивает:

  • приём, обработку и отображение оператору на жидкокристаллическом индикаторе (4 строки по 32 символа) информации, поступающей от КД;

  • передачу команд по управлению КД, средствами обнаружения и контроля доступа, подключенным к КД;

  • документирование поступающей информации и действий оператора;

  • получение справочной текущей информации;

  • обмен информацией по интерфейсам (интерфейс RS-485А /RS-232С, интерфейс Centronics), с постоянным контролем их работоспособности.


Технические характеристики

Напряжения питания постоянного тока, В

22 - 29

Габаритные размеры, мм

275х195х50

Диапазон рабочих температур, oС

+5 - +40

Влажность окружающей среды

80% при температуре 25 oС


ПП

Пульт пользователя, который обеспечивает:

  • прием и передачу запросов на выполнение приема, снятия помещений, прохода в помещения и замены личного кода пользователя;

  • прием результатов выполнения операций от КД и индикацию их пользователю;

  • идентификацию пользователя по пропуску, по личному коду, по их совокупности;

  • подачу команд на приём, снятие группы помещений;

  • получение справочной информации пользователем о состоянии п ему помещений (принято, снято);

  • отключение, включение обмена с базовым устройством: КД16, КДЗО;

  • работу в качестве индивидуального (для одного помещения) или коллективного пульта пользователя;

  • возможность санкционированного чтения номера пропуска, включая номер заводской партии;

  • обмен информацией по интерфейсу RS-485А с постоянным контролем его работоспособности.


Технические характеристики

Напряжения питания постоянного тока, В

20 - 36

Габаритные размеры, мм

150х85х45

Диапазон рабочих температур, oС

0 - +50

Влажность окружающей среды

80% при температуре 25 oС
