Каталог технических средств охраны













Система контроля доступа и учета рабочего времени
"СКД SMDR-2"

Основой системы контроля доступа являются контроллеры электронных ключей TOUCH-MEMORY (таблетка) и PROXIMITY CARD (электронные карты). Контроллер - это электронное устройство контроля доступа, в память которого записываются индивидуальные коды электронных ключей или карточек. При контакте с электронным ключом или карточкой контроллер считывает индивидуальный код и передает данные на Ваш персональный компьютер, при этом фиксируя время и дату. Считывание кода ключа или карточки осуществляют специальные считыватели, установленные как при входе в помещение, так и при выходе. Одновременно со считыванием контроллер сравнивает код электронного ключа (или карточки) и если в его памяти стоит разрешение для этого кода, то контроллер может открыть (разблокировать) любое внешнее устройство, к примеру: магнитный или электромеханический замок, турникет и т.п. Фактически, контроллер является универсальным устройством контроля доступа, которое, с одной стороны, может просто фиксировать дату и время считывания конкретного электронного ключа или карточки (т.е. использоваться только в качестве фиксирования прохождения пользователей на вход или выход из помещения), с другой стороны, контроллер может использоваться в качестве системы контроля доступа, т.е. при срабатывании, разрешенного в программе ключа (карточки), открывать или разблокировать внешние запирающие устройство.

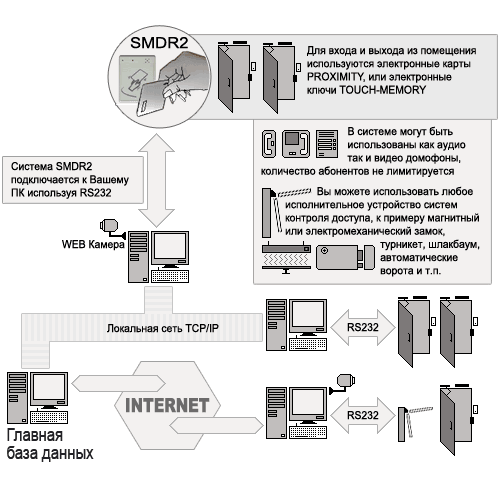

Структура системы SMDR2:



Оборудование системы SMDR2:

Контроллер SMDR2 устанавливается на любой вход в Ваше помещение, при этом устанавливаются два считывателя для электронных ключей или карточек, один устанавливается на вход, второй устанавливается на выход, дабы фиксировать любые передвижения в обе стороны. Контроллер может быть установлен как автономное устройство (только для фиксирования передвижений) либо в составе любого исполнительного устройства (электрический замок, турникет, шлагбаум и т.п.). Контроллер может быть встроен почти в любую систему контроля доступа, например: в аудио или видео домофон, проходную, шлюз и т.п. После установки контроллера SMDR2 и считывателей для электронных карт (ключей) вся система подключается к персональному компьютеру. Количество подключенных к одному компьютеру контроллеров SMDR2 лимитируется количеством портов RS232 (сом-портов) на конкретном ПК. (ВНИМАНИЕ! Количество портов RS232 может быть расширено путем установки адаптеров COM-USB) Непосредственно на компьютер устанавливается специальная сетевая программа контроля доступа и учета рабочего времени, входящая в комплект поставки контроллеров SMDR2. Вы можете использовать любое количество компьютеров с подключенными контроллерами SMDR2, при этом управление системой может осуществляться с любого компьютера, находящегося как в локальной сети, так и путем соединения через Internet.

Функциональные характеристики сетевого программного обеспечения:

1. Структура программы:

Сервер событий

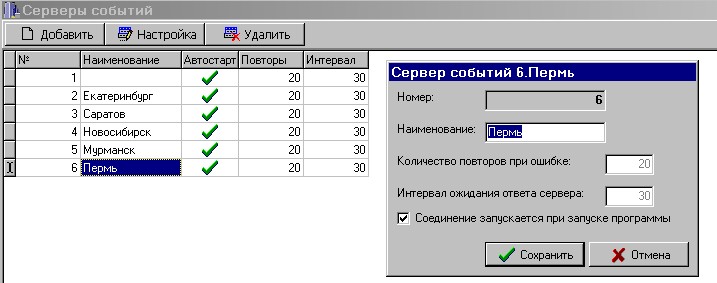

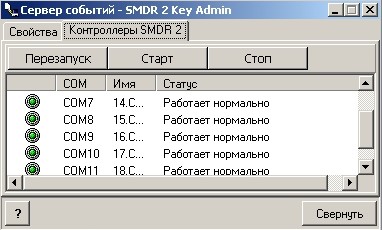

Программа для считывания отчетов контроллера SMDR2, а также для записи информации в память контроллера. Программа обслуживает любое количество контроллеров подключенных к конкретному ПК. [фото] В случае установки контроллеров на несколько ПК, расположенных как в локальной сети, так и управляемых через Internet, сервер событий устанавливается на каждую машину и через сеть подключается к основной базе данных [фото]. При отсутствии соединения с центральной базой данных, сервер событий накапливает данные и при восстановлении связи отправляет информацию в центральную базу данных.

Монитор событий

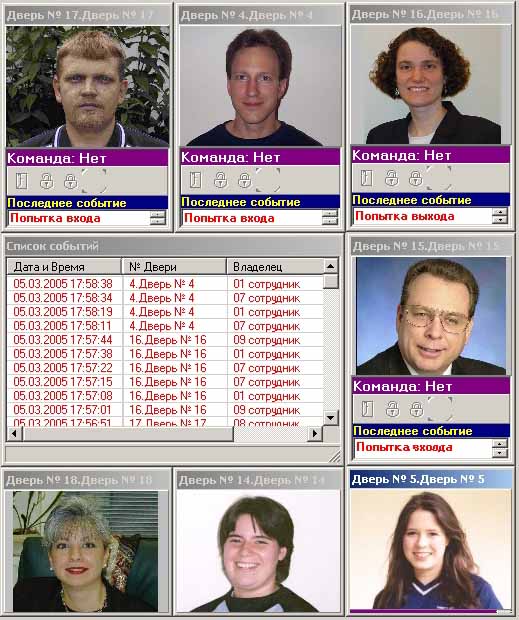

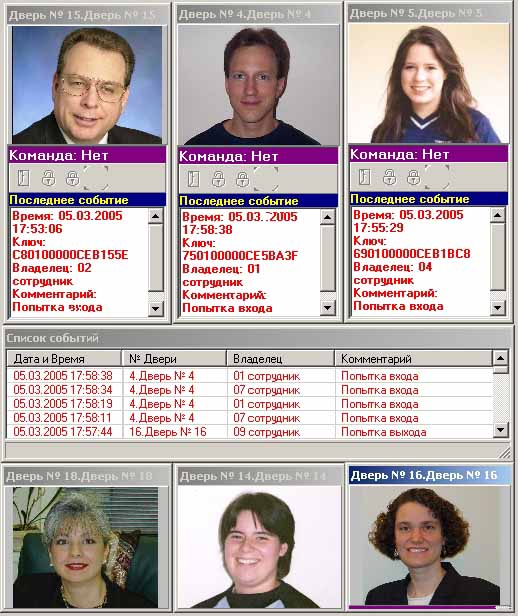

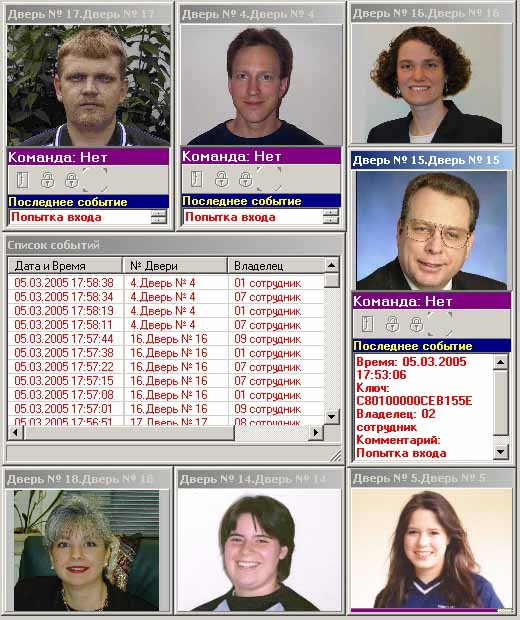

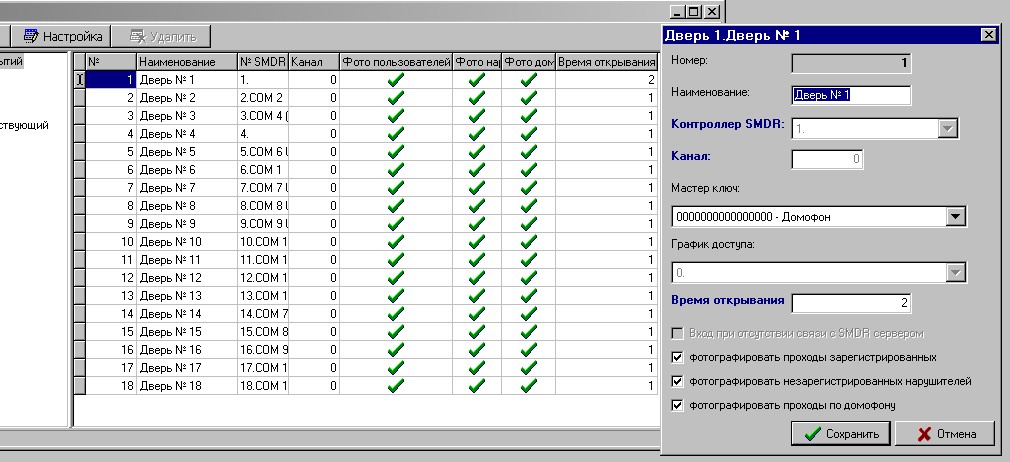

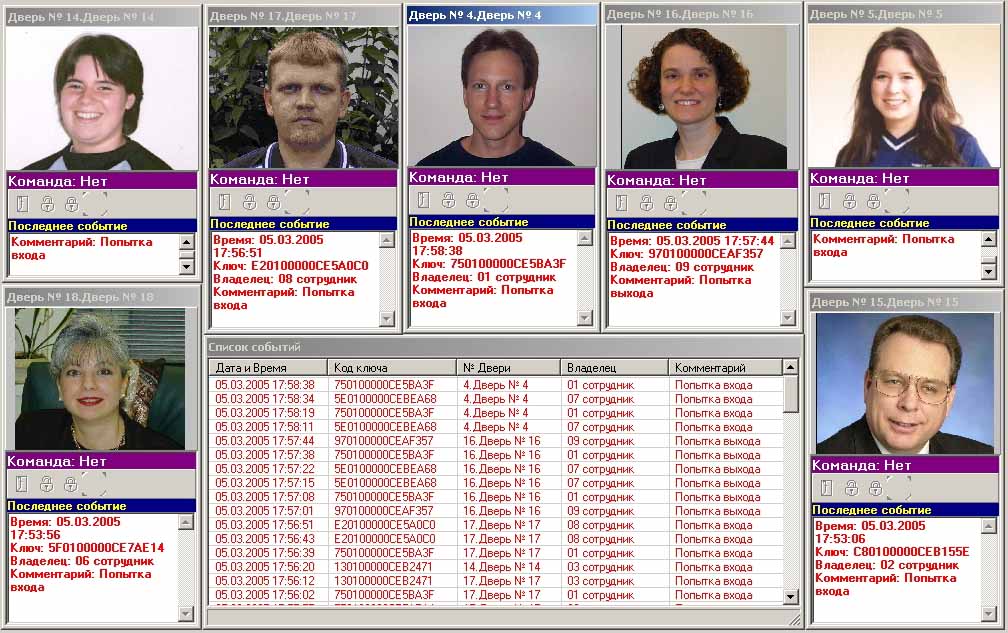

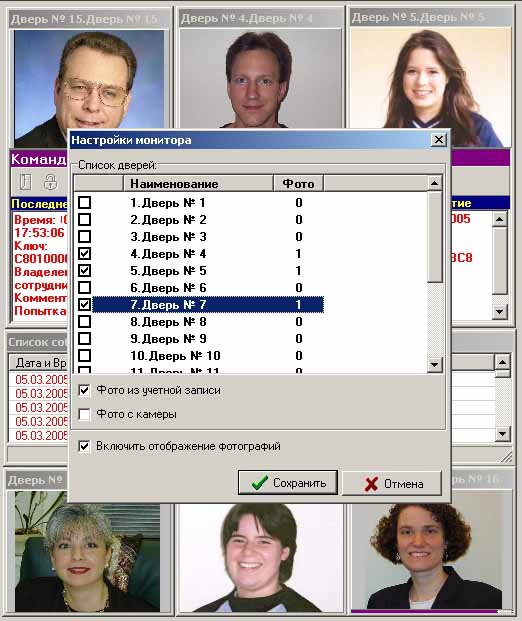

Программа, отображающая на экране ПК реальные события, зафиксированные контроллерами SMDR2 [фото]. События отображаются в виде текстового описания, а также в виде предустановленных фото пользователей или фото сделанных WEB камерой в момент события. Монитор событий может отображать как события всех контроллеров SMDR2, так и выборочно [фото] указанных пользователем [фото] [фото] [фото]. Монитор событий может быть использован на любом ПК подключенном к системе. Допускается одновременное использование монитора событий любым ПК подключенным к системе.

Аппаратные средства.

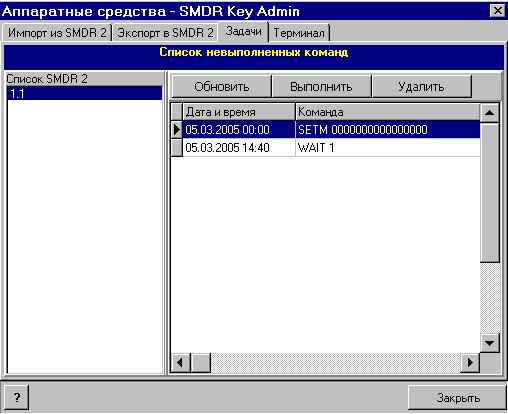

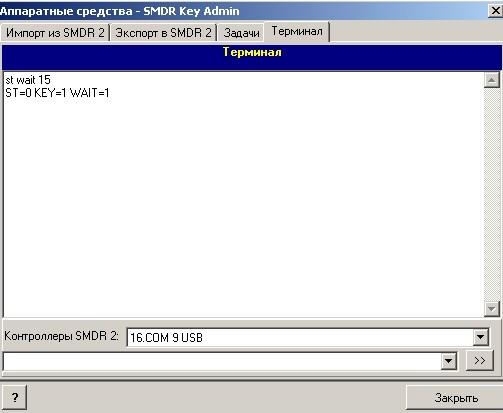

Программа для технического обслуживания контроллеров SMDR2 [фото], а также для инициализации памяти контроллера после замены или добавления. Программа может быть использована на ПК непосредственно к которому подключен контроллер [фото] [фото].

Административная станция.

Главный модуль системы, контролирующий всю ее работу и администрирующий ее конфигурацию, а также предоставляющий всевозможные отчеты системы. Программа может быть использована на любом ПК подключенном к системе.

Сервер баз данных.

Главная база данных программы. Устанавливается на любой ПК подключенный к системе, как средствами локальной сети, так и средствами Internet.

2. Краткое описание функциональности программы в целом:

* Ведение базы данных сотрудников организации с присвоением сотруднику уникального кода электронной карточки или ключа [фото], а также фотографии

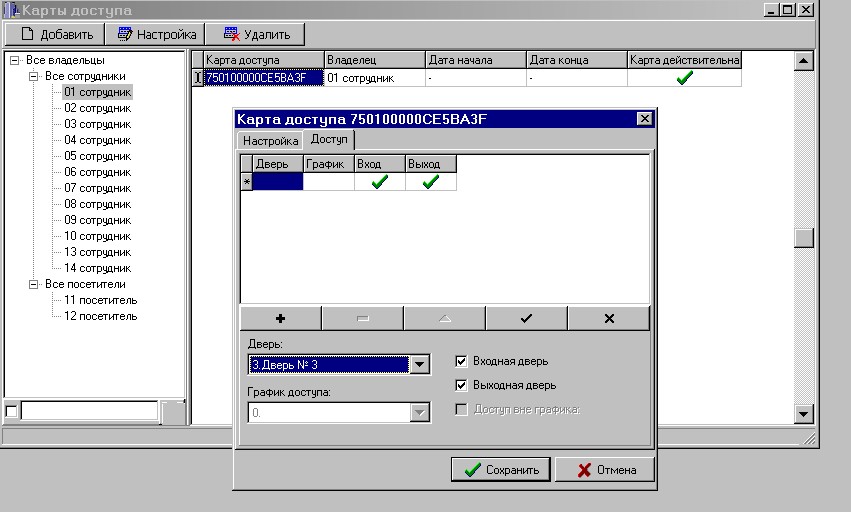

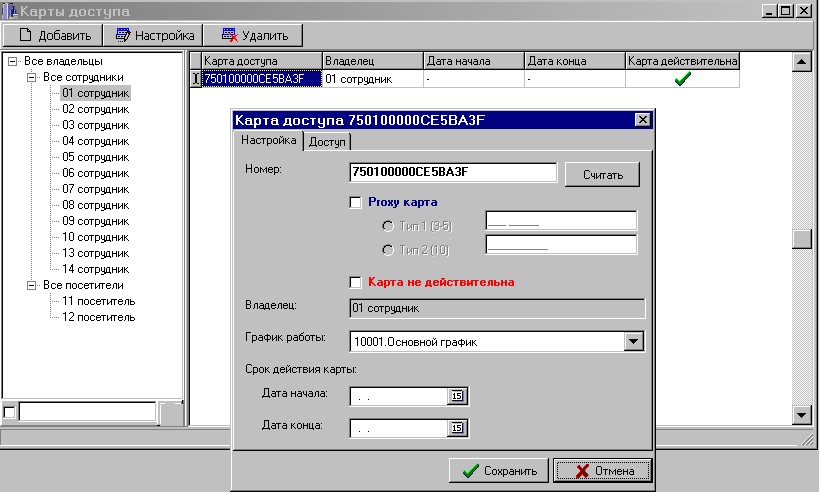

* Ведение базы данных кодов электронных карт или ключей [фото]

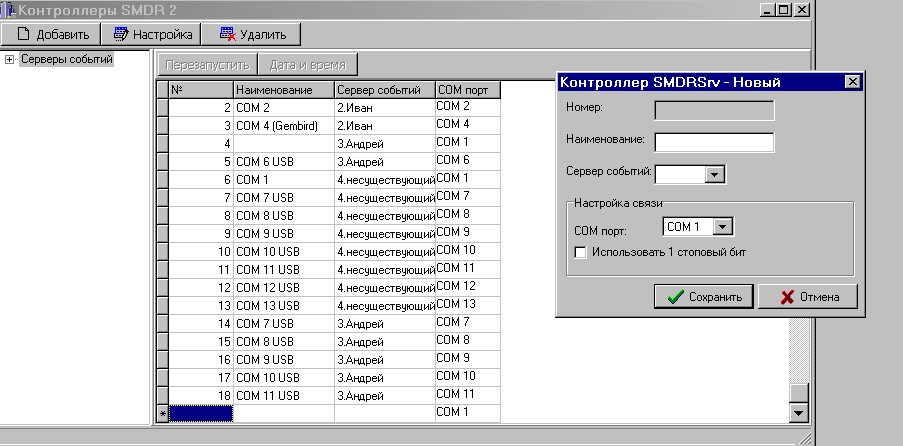

* Управление всеми контроллерами SMDR2 подключенными к системе [фото] (К примеру, эта функция позволяет управлять разрешениями доступа, на уровне персонального компьютера, для всех дверей в Ваше помещение сразу или выборочно)

* Фиксирование любого события от любого контроллера SMDR2 (вход, выход, попытка входа или выхода во внеурочное время, попытка входа или выхода с незарегистрированной или удаленной картой, попытки несанкционированного доступа к системе и т.п.)

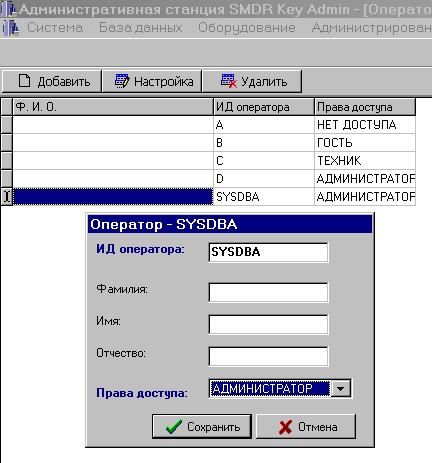

* Предоставление различных прав доступа для использования любого модуля программного обеспечения [фото] (Эта функция позволит Вам выборочно разграничить доступ различных пользователей к модулям программы)

* Формирование отдельных (!) отчетов по любым событиям:

Учет рабочего времени. Переработки. Прогулы. Опоздания. Перерывы в работе. Несанкционированный доступ. Доступ вне графика. Нарушение правил входа/выхода. Свободно формируемый отчет по нужным Вам параметрам.

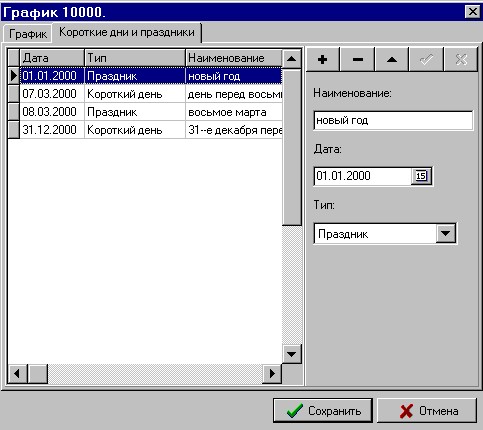

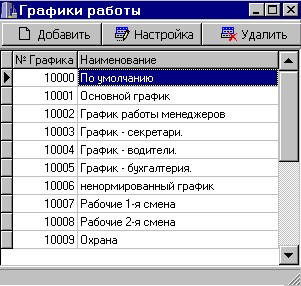

* Ведение не ограниченного количества графиков работы [фото], с индивидуальным указанием для каждого графика коротких дней, выходных и праздничных дней [фото]. (Эта функция позволит Вам для каждого сотрудника, или группы сотрудников, сформировать отдельный график работы, при чем с персональным указанием времени начала и конца рабочего дня, рабочих дней недели, выходных и праздничных дней.)

* Отдельное ведение базы данных гостевых карт. (Эта функция позволит Вам контролировать передвижение Ваших посетителей на территории Вашей организации, хранить о каждом из них нужную для Вас информацию, в том числе и фотографии каждого посетителя)

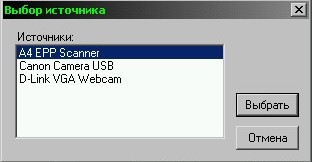

* Фотосъемка средствами web камеры и ведение базы данных фотоснимков, как сотрудников, так и гостей [фото]. Фотосъемка всех входящих или выходящих через определенную дверь (турникет, шлагбаум). (Последняя функция в т.ч. позволит зафиксировать совершение «проходов» по нескольким картам одним человеком)

* Отображение в реальном времени всех проходов от любого количества контроллеров SMDR2 подключенных к системе с одновременным отображением фотографий сотрудников из базы данных сотрудников. При включении режима «авто фотосъемки всех проходящих», при считывании карты Вы будите видеть проходящего на экране Вашего персонального компьютера в виде фотоснимка. [фото]

* Импорт и экспорт базы данных. (Эта функция позволит Вам, как архивировать данные, так и переносить результаты выборок в другие программы, в том числе бухгалтерские. Экспорт данных производится в стандартных текстовых форматах)

* Экспорт отчетов программы в html, csv, txt форматы

* Свободное расположение модулей программного обеспечения в рамках локальной сети или с удаленным подключением через Internet

* Фиксирование действий операторов программного обеспечения в специальной базе данных (Эта функция позволит хранить информацию, о всех действиях пользователей программы, при чем сами пользователи, в отличие от администратора системы, не имеют возможности доступа к этим данным)

* Возможность подключения аппаратного SMDR сервера.

Характеристики аппаратных средств SMDR2

1. Встроенный интерфейс для соединения с персональным компьютером RS232

2. Память контроллера позволяет хранить 4093 записи кодов ключей или карточек

3. Удаленность контроллера SMDR2 от компьютера 200м

4. Размеры 35*50мм, питание 12V

5. Встроенная аппаратная защита от сбоев работы процессора

6. Количество подключаемых считывателей для электронных ключей или карт 2 (вход/выход)

WEB камера

1. Подключение средствами USB

2. На одни ПК может быть подключена одна WEB камера

3. Удаленность WEB камеры не более 32м от компьютера.

Оптимальные требования для персонального компьютера:

Для расположения основной базы данных:

Операционная система Windows 2000 (SP1-SP4) или XP (SP1, SP2), CPU от 800MHZ, ОЗУ от 128MB, HDD от 5GB, USB, LAN

Для всех остальных модулей, а также для подключения контроллеров SMDR2:

Для комфортной работы желательно использовать ПК не ниже Pentium II c наличием нескольких COM портов и одного USB. На ОС Windows 95/98/ME использование программного обеспечения не рекомендуется.
