Каталог технических средств охраны













Система контроля доступа и учета рабочего времени
"СКД SMDR-3 Server"

Как и в системе SMDR2 основой системы контроля доступа являются контроллеры электронных ключей TOUCH-MEMORY (таблетка) и PROXIMITY CARD (электронные карты). Контроллер - это электронное устройство контроля доступа, в память которого записываются индивидуальные коды электронных ключей или карточек. При контакте с электронным ключом или карточкой контроллер считывает индивидуальный код и передает данные на SMDR3 Server, которым Вы можете управлять с помощью персонального компьютера. Один SMDR3 Server может управлять 32 исполнительными устройствами (электрические замки, турникеты, шлагбаумы и т.п.). Считывание кода ключа или карточки осуществляют специальные считыватели, установленные как при входе в помещение, так и при выходе. После считывания кода ключа или карточки, контроллер запрашивает SMDR3 Server на предмет действительности кода ключа. SMDR3 Server сравнивает код электронного ключа, с имеющимися в его базе данных кодами ключей, и если в его памяти стоит разрешение для этого кода, то SMDR3 Server дает команду контроллеру открыть (разблокировать) любое внешнее устройство. SMDR3 Server является универсальным устройством контроля и управления доступом, которое, с одной стороны, может просто фиксировать дату и время считывания конкретного электронного ключа или карточки (т.е. использоваться только в качестве фиксирования прохождения пользователей на вход или выход из помещения), с другой стороны, SMDR3 Server может использоваться в качестве автономной системы контроля и управления доступом, т.е. SMDR3 Server способен самостоятельно регулировать доступ в зависимости от временных графиков, накапливая в собственной памяти информацию о десятках тысяч событий.

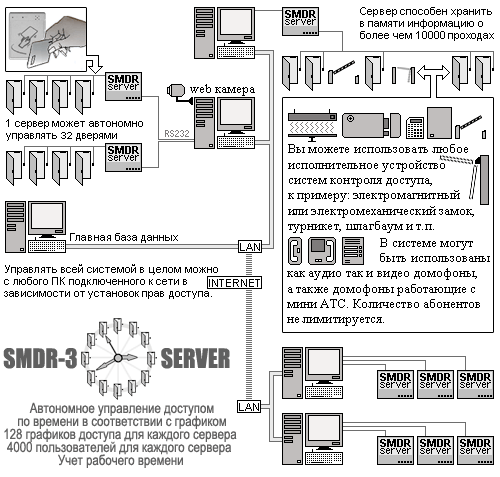

Структура системы SMDR3 Server:



Оборудование системы SMDR3 Server:

Контроллер SMDR3 устанавливается на любой вход в Ваше помещение, при этом устанавливаются два считывателя для электронных ключей или карточек, один устанавливается на вход, второй устанавливается на выход, чтобы фиксировать любые передвижения в обе стороны. Контроллер может быть установлен как автономное устройство (только для фиксирования передвижений) либо в составе любого исполнительного устройства (электрический замок, турникет, шлагбаум и т.п.). Контроллер может быть встроен почти в любую систему контроля доступа, например: в аудио или видео домофон, проходную, шлюз и т.п. После установки контроллера SMDR3 и считывателей для электронных карт (ключей) вся система подключается к SMDR3 Server. К одному SMDR3 Server возможно подключить 32 контроллера SMDR3. Управление настройками SMDR3 Server осуществляется с персонального компьютера. К одному ПК можно подключить несколько SMDR3 Server. Непосредственно на компьютер устанавливается специальная сетевая программа контроля доступа и учета рабочего времени, входящая в комплект поставки SMDR3 Server. Вы можете использовать любое количество компьютеров с подключенными SMDR3 Server, при этом управление системой может осуществляться с любого компьютера, находящегося как в локальной сети, так и путем соединения через Internet. После внесения графиков доступа в систему Вы можете отключить SMDR3 Server от Вашего компьютера, и SMDR3 Server будет автономно управлять доступом, сохраняя при этом в своей памяти информацию о всех событиях системы.

Функции программы контроля доступа и учета рабочего времени для систем SMDR - 3/4/5

Ведение базы данных сотрудников и отделов:

* количество сотрудников в базе данных не ограниченно

* количество отделов не ограничено

Примечание: ограничения количества сотрудников действуют на конкретные точки прохода исходя из модели оборудования, максимально возможное на одну точку прохода 4000 человек.

Учетная запись сотрудника:
* Имя, фамилия, отчество
* Фотография
* Отдел
* График рабочего времени (рабочие дни и часы)
* График доступа (права и расписание доступа для каждой точки прохода по времени)
* Код карты доступа
* Срок действия карты доступа
* Произвольный текст
* Указание точки прохода «начала рабочего дня»
* Указание точки прохода «окончания рабочего дня»

Учетная запись гостевой карты:
* Код карты доступа
* Текущая принадлежность: Имя, фамилия, отчество + произвольный текст
* Фотография (или скан документа)
* График доступа (права и расписание доступа для каждой точки прохода по времени)
* Срок действия карты доступа

Учетная запись отдела:
* Произвольное название отдела
* Произвольное описание отдела (текстовый блок)

График рабочего времени:
Для каждого дня недели:
* Начало рабочего дня
* Окончание рабочего дня
* Начало обеденного перерыва
* Окончание обеденного перерыва
* Суммарное время допустимого отсутствия на рабочем месте («перекуры» и т.п.)
* «Авто-выход» зачисление окончания рабочего дня без считывания карты (для разъездной работы)
Выходные дни:
* Отдельный список для каждого графика коротких и праздничных дней

Примечание: количество графиков не ограниченно

График доступа:
Расписание доступа для каждого дня недели:
* Время начала интервала разрешенного доступа
* Время окончания интервала разрешенного доступа
* Интервал перерыва доступа

Примечание: количество возможных графиков доступа не более 128 для одного сервера SMDR 3/4/5/

Учетная запись точки прохода:
* Название, порядковый номер
* Время открывания в секундах
* Настройки фотосъемки по событию
* Аппаратная адресация (в каком офисе, к какому компьютеру подключена)

Отображение событий и управление в реальном времени:
* Выбор отображаемых точек прохода
* Отображение фотографий из учетной записи
* Отображение события, его времени, даты, и точки прохода
* Управление точкой прохода: открыть, заблокировать, разблокировать

Отчеты:
* Рабочее время суммарно за месяц и по каждому дню
* Недоработки суммарно за месяц и по каждому дню
* Переработки суммарно за месяц и по каждому дню
* Опоздания (период – месяц)
* Прогулы (период – месяц)
* Попытки несанкционированного доступа
* Выборка по событиям «вход без выхода» и «выход без входа»
* Произвольная выборка по событиям за заданными параметрами: период времени, вид события, точка прохода, сотрудник, гость. Возможно сохранение в формате csv для экспорта в сторонние приложения.
* Отчет «кто в помещении» с возможностью выбора конкретного помещения
* Отчет по действиям пользователей программы

Разграничение прав доступа к программе:
* Полный доступ
* Доступ без возможности очистки журнала событий
* Доступ только для просмотра событий в реальном времени

Состав программы:

1. Сервер баз данных.
Главная база данных программы. Устанавливается на любой ПК подключенный к системе, как средствами локальной сети, так и средствами Internet.

2. Произвольно подключаемые модули:

* Сервер событий
Программа для считывания отчетов SMDR Server, а также для записи информации в память SMDR Server. Программа может обслуживать любое количество SMDR Server подключенных к конкретному ПК. В случае установки SMDR Server на несколько ПК, расположенных как в локальной сети, так и управляемых через Internet, сервер событий устанавливается на каждую машину и через сеть подключается к основной базе данных. При отсутствии соединения с центральной базой данных, Логгер, накапливает данные и при восстановлении связи отправляет информацию в центральную базу данных.

* Монитор событий
Программа, отображающая на экране ПК реальные события, зафиксированные одним или несколькими одновременно SMDR Server. События отображаются в виде текстового описания, а также в виде предустановленных фото пользователей или фото сделанных WEB камерой в момент события. Монитор событий может отображать как события всех SMDR Server, так и выборочно указанных пользователем. Монитор событий может быть использован на любом ПК подключенном к системе. Допускается одновременное использование монитора событий любым ПК подключенным к системе.

* Аппаратные средства
Программа для технического обслуживания SMDR Server, а также для инициализации памяти сервера после замены или добавления. Программа может быть использована на ПК непосредственно к которому подключен SMDR Server.

* Административная станция
Главный модуль системы, контролирующий всю ее работу и администрирующий ее конфигурацию, а также предоставляющий всевозможные отчеты системы. Программа может быть использована на любом ПК подключенном к системе.

Характеристики аппаратных средств контроллера SMDR3

1. Встроенный интерфейс для соединения с SMDR3 Server RS232
2. Память контроллера позволяет хранить 4093 записи кодов ключей или карточек
3. Удаленность контроллера SMDR3 от SMDR3 Server 200м
4. Размеры 35*50мм, питание 12V
5. Встроенная аппаратная защита от сбоев работы процессора
6. Количество подключаемых считывателей для электронных ключей или карт 2 (вход/выход)
7. Интерфейс удаленного управления блокировкой/разблокировкой внешнего исполняющего устройства

Характеристики аппаратных средств SMDR3 Server:

1. Встроенный интерфейс для соединения с SMDR3 Server с контроллерами SMDR3
2. Количество подключаемых SMDR3 контроллеров к SMDR3 Server:
- 8 на материнскую плату
- 24 в виде трех блоков расширения по 8 контроллеров
3. Память SMDR3 Server позволяет хранить 4093 записи кодов ключей или карточек
4. Удаленность SMDR3 Server от персонального компьютера 200м
5. SMDR3 Server способен одновременно автономно управлять 128 временными графиками доступа
6. Память SMDR3 Server состоит из четырех блоков по 512кВ, и в зависимости от их количества позволяет хранить от 8000 до 42000 строк событий.
7. Питание SMDR3 Server 5V

WEB камера

1. Подключение средствами USB
2. На одни ПК может быть подключена одна WEB камера
3. Удаленность WEB камеры не более 32м от компьютера.

Оптимальные требования для персонального компьютера:

Для расположения основной базы данных:
Операционная система Windows 2000 (SP1-SP4) или XP (SP1, SP2), CPU от 800MHZ, ОЗУ от 128MB, HDD от 5GB, USB, LAN
Для всех остальных модулей, а также для подключения SMDR3 Server:
Для комфортной работы желательно использовать ПК не ниже Pentium II c наличием нескольких COM портов и одного USB. На ОС Windows 95/98/ME использование программного обеспечения не рекомендуется.
