Система охранно-пожарной сигнализации
"СОС-95"

История создания

Система СОС-95 разработана в МНПП САТУРН в 1995 году. В ее основе лежит межблочный интерфейс СОС-95 - это универсальный информационный интерфейс, предназначен для низкоскоростной (110 кбит/с) цифровой передачи данных по двухпроводной информационно-питающей линии ИПЛ на расстояние до 2000 м без промежуточного усилителя.

Общее описание

Система СОС-95 относится к классу распределенных адресных систем с двухпроводной ИПЛ и цифровой системой передачи извещений. Идея интерфейса СОС-95 такова, что все подключенные устройства не только питаются от него, но и производят полудуплексный обмен данными с контроллером системы. При обмене данными в интерфейсе СОС-95 применяется помехозащищенное кодирование. Система может иметь только одно мастер-устройство и до 255 остальных адресных устройств. Термин "система СОС-95" обозначает лишь то, что используется ИПЛ СОС-95 и все подключенные устройства имеют интерфейс СОС-95. На базе СОС-95 может быть реализованы следующие виды систем:

  • Охранно-пожарной сигнализации

  • Контроля и управления доступом

  • Диспетчерского управления и контроля силовым оборудованием

  • Оповещения и эвакуации

  • Сигнализации загазованности

  • Контроля затоплений

  • Громкоговорящей голосовой диспетчерской связи

  • Комплексные системы лифтового диспетчерского контроля и связи

  • Сбора инженерных параметров

  • Сети передачи данных

Возможность создания такого разнообразия систем обусловлена широким ассортиментом устройств с интерфейсом СОС-95, выпускаемых МНПП САТУРН. Наличие у устройства интерфейса СОС-95 предполагает, что питание и информационный обмен устройства осуществляется по этому интерфейсу. Лучом СОС-95 называется система СОС-95 с одним приемо-контрольным устройством БКД и набором пассивных устройств типа ОПД, ККД и т.д. Применения системы СОС-95 позволяет существенно сократить объем кабельного хозяйства и снизить стоимость системы.



Особенности

Распределенная модульная структура системы позволяет оптимизировать состав компонентов системы с учетом конкретных требований. Это дает возможность строить гибридные системы, например: охранно-пожарная, охранно-газовая и т.д. Система СОС-95 имеет в своем составе адресный расширитель ККД, что позволяет подключать любые типовые извещатели. Открытая архитектура системы, основанная на интерфейсе СОС-95, обеспечивает простое увеличение функциональных возможностей существующей системы и ее модернизацию за счет подключения новых различных компонентов-модулей. Система предоставляет широкий выбор средств индикации извещений и вывода информации о состоянии системы (персональный компьютер, охранно-пожарный пульт, блок пульта управления). Современная элементная база системы на основе микроконтроллеров позволяет использовать цифровые методы обработки, передачи, преобразования и регистрации информации, полученной от адресных извещателей. Программирование конфигурации системы и алгоритма работы аппаратных средств на этапе пусконаладочных работ позволяет легко адаптировать систему для решения конкретных задач (автономная, централизованная охрана, многорубежность, зонность, управление средствами пожаротушения, силовым электротехническим оборудованием, оповещателями и т.п.). Система содержит средства передачи извещений по телефонной линии (модем УПТЛ) на удаленный диспетчерский пункт. Приемо-контрольный прибор БКД может иметь различные интерфейсы RS-232, 20 мА токовая петля или Ethernet для информационной связи с внешними устройствами, что позволяет использовать различные каналы связи для доступа к системе. БКД производит регистрацию извещений в электронной энергонезависимой памяти, есть и возможность их документирования при помощи принтера. Модульная структура и наличие средств встроенного непрерывного самоконтроля повышает ремонтопригодность системы за счет быстрого отыскания неисправного модуля и легкой его замены. Программное обеспечение системы позволяет организовать автоматизированное рабочее место пункта охраны для информационного и функционального обеспечения дежурных операторов и обслуживающего персонала.

Технические характеристики

  • Контроль до 255 адресуемых охранных радиоволновых извещателей (ОПД);

  • Контроль до 255 адресуемых шлейфов с активными извещателями, формирующими выходной токовый сигнал, контроль до 1275 адресуемых шлейфов сигнализации с пассивными тепловыми пожарными или электро-, магнито-, удароконтактными охранными извещателями;

  • Контроль до 255 адресуемых измерительных температурных преобразователей (в составе ККД, ОПД, БИУ);

  • Контроль до 255 адресуемых ручных пожарных извещателей (УИР), управление звуковым сигналом и указателями направления выхода извещателя;

  • Отображение информации о состоянии извещателей и температурных преобразователей на пульте ОПП с помощью светодиодных индикаторов и жидкокристаллического символьного дисплея с указанием типа, номера, места расположения датчика и/или вывод данной информации на ПК, формирование звукового сигнала при возникновении тревожной ситуации;

  • Отображение информации на светодиодном индикаторе блока пульта управления, формирование звукового сигнала при возникновении тревожной ситуации;

  • Автоматическую регистрацию последних 256 тревожных извещений, текстовых описаний датчиков и команд оператора в энергонезависимой памяти пульта ОПП и их просмотр;

  • Автоматическую регистрацию последних 1500 извещений в энергонезависимой памяти БКД;

  • Формирование пультом ОПП звуковой сигнализации при появлении тревожного извещения от датчика системы;

  • Формирование блоками БИУ команд управления различными устройствами (оповещатели, автоматические средства пожаротушения, вентиляторы и т.п.) по алгоритму, заданному пользователем, максимально возможное количество каналов управления до 510;

  • Объединение любых двух извещателей в группу и выдачу тревожного извещения при нарушении подряд двух этих шлейфов на контролируемом интервале времени, который задается программно для каждой группы;

  • Передачу извещений и служебной информации по телефонной линии при помощи модема на пункт централизованного наблюдения, а также прием команд телеуправления;

  • Встроенный автоматический контроль работоспособности блоков и датчиков системы и исправности линии связи, определение номера неисправного датчика, контроль исправности и правильности подключения принтера, исправности пульта ОПП, основных модулей системы;

  • Общее количество адресных модулей (ККД, БИУ, БПД, УПТЛ, БПУ, ОПД и пр.), задается пользователем в соответствии с техническими требованиями для конкретного охраняемого объекта и должно быть не более 255 штук;

  • Максимальная длина луча СОС-95 от приемо-контрольного блока БКД до любого адресного модуля составляет не более 2,0 км. Длину линии связи можно увеличить при подключении повторителя УСЛ до 20 км. Несколько лучей СОС-95 можно объединить в единую систему при помощи информационной сети;

Устройство и работа

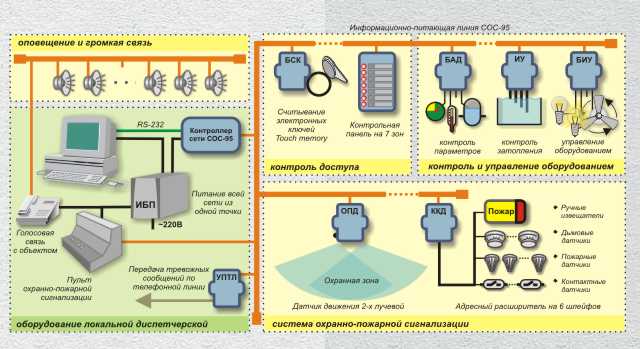

Особенностью системы СОС-95 является возможность создания на ее базе множества различных вариантов систем благодаря модульной адресной конструкции системы и программирования состава модулей и алгоритма работы системы. На рисунке приведен пример соединения устройств и извещателей в системе охранно-пожарной сигнализации на базе СОС-95. Элементы системы связаны между собой двухпроводным интерфейсом СОС-95 (обычно используется коаксиальный кабель типа RG-58 или толще). Подключение блоков к ИПЛ и соединение участков линии между собой производится с использованием клеммных соединителей или обжимных BNC-коннекторов и тройников. Кабель интерфейса СОС-95 предназначен для информационного обмена между элементами системы и передачи напряжения питания устройств с интерфейсом СОС-95. Напряжение питания формируется блоком питания сети БПС. Блок питания сети подключается к кабелю в произвольной точке системы, обычно, в месте установки приемно-контрольного оборудования (БКД). При необходимости организации системы протяженностью более 2000 м или имеющей разветвленную структуру, применяются усилители сигнала линии УСЛ. УСЛ производит восстановление сигнала в луче СОС-95. Подключение БПС и УСЛ к сети питания производится через источник бесперебойного питания, имеющий сертификат соответствия и обеспечивающего автономную работу системы в дежурном режиме в течение 24 часов (для охранных систем). Концентратор контактных датчиков ККД непрерывно производит опрос состояния шлейфов сигнализации. Сработки извещателей фиксируются в памяти ККД и по запросу передаются в блок контроля датчиков. При использовании ККД для работы с извещателем ручным УИР, концентратор фиксирует в памяти сигнал, формируемый рукояткой извещателя. Эта информация передается в БКД. В соответствии с программой автоуправления БКД формирует команды на включение звукового сигнала и указательного индикатора.

Указатель-извещатель ручной речевой УИР-Р выполняет функции, аналогичные УИР, и позволяет дополнительно осуществлять голосовое оповещение персонала, координировать действия персонала по эвакуации и борьбе с возникшей ситуацией. В дежурном режиме УИР-Р может использоваться для организации голосовой связи между диспетчером и персоналом в коллекторе. Инициатором связи может выступать как диспетчер, так и обслуживающий персонал.

Извещатель охранно-пожарный ОПД по командам БКД производит контроль двух зон обнаружения. При наличии хотя бы в одной из зон движущихся объектов датчик измеряет параметры объекта. Измеренные параметры передаются обратно в БКД.

Температурные преобразователи в составе блоков ККД, ОПД и БИУ производят измерение температуры в месте установки по командам, получаемым от БКД. Измеренное значение температуры передается в БКД. Блок контроля датчиков сравнивает полученное значение температуры с установленным порогом, а изменения температуры с установленным дифференциальным порогом. При превышении любого порогового значения принимается решение о пожарной тревоге. БКД 1,1 раза в секунду, в соответствии со списком оборудования, внесенном в его память в процессе пуско-наладки, производит опрос устройств и датчиков системы. Информация о текущем состоянии всех устройств и датчиков фиксируется в памяти БКД. Сформированные извещения передается на пульт охранно-пожарный (ОПП) или на персональный компьютер. Для объектов с малым количеством извещателей в качестве устройства отображения может использоваться блок пульта управления БПУ. Наряду с опросом всех блоков и датчиков БКД производит циклическое выполнение программы автоуправления в соответствии с алгоритмом, внесенном в память БКД в процессе пуско-наладки. Программа автоуправления позволяет ставить/снимать с охраны систему по команде оператора, автоматически включать исполнительные устройства, автоматически управлять указателями-извещателями для обеспечения безопасной эвакуации персонала на определенном участке.

Управление исполнительными устройствами осуществляется через блоки БИУ. По командам от БКД блок информационно-управляющий БИУ производит включение исполнительных устройств с одновременным контролем за правильностью выполнения устройствами своих функций. При использовании в качестве исполнительных устройств трехфазных двигателей, БИУ осуществляет дополнительный контроль за правильностью поступления питающего напряжения с формированием извещения о возникновении ситуации "Перекос фаз".

Все сработки извещателей в системе отображаются на пульте ОПП включением индикаторного светодиода, соответствующего участку, на котором установлен данный извещатель с конкретизацией места расположения датчика, типа и номера на семисегментных индикаторах и жидкокристаллическом дисплее. Если сработка является тревожным событием, то производится запись данного события в журнал пульта ОПП и формирование тревожного звукового сигнала. При использовании в системе модемов УПТЛ тревожные сообщения передаются на пункт централизованного наблюдения по телефонной линии.

Блок считывания кода БСК позволяет осуществлять контроль за режимом посещения объекта. В соответствии с запрограммированной таблицей ключей (Touch Memory) блок разрешает проход на объект или на его отдельные части. Блок управляет работой электромагнитного замка или защелки двери. Номер считанного ключа передается в блок БКД для документирования в журнале событий. Информация о ключах, по которым разрешен доступ, вносится в память БСК в процессе пуско-наладки.

После проведения монтажа устройств СОС-95 и извещателей системы, необходимо произвести пуско-наладку системы. Пуско-наладка производится с использованием блока диагностики СОС-95 или персонального компьютера с использованием ПО для пуско-наладки. При этой процедуре устанавливаются адреса устройств, маски нормального состояния контактов в ККД, пороги срабатывания ОПД и прочие параметры. Блок диагностики СОС-95 может использоваться для поиска мест обрыва информационной линии, измерения параметров ИПЛ в месте подключения. Пуско-наладка приемо-контрольного устройства БКД и пульта ОПП осуществляется с применением персонального компьютера с установленным ПО для пуско-наладки. В процессе пуско-наладки в память БКД и ОПП вносится список адресов установленного оборудования, программа автоуправления и прочие параметры.

Аппаратура для диагностики, ремонта и пусконаладки

Для работы с устройствами сети СОС-95 можно использовать Блок Диагностики сети СОС-95 (БД). Блок диагностики представляет собой малогабаритный носимый вариант приемо-контрольного БКД с дисплеем и клавиатурой. Он имеет автономное питание и позволяет оперативно контролировать работоспособность устройств сети СОС-95 при настройке или ремонте. БД "знает" особенности каждого устройства и может отображать его состояние и выполнять настройку.

Программатор представляет собой малогабаритное носимое устройство для внутрисхемного программирования микроконтроллеров устройств сети СОС-95 в "полевых" условиях. Устройство содержит внутренний аккумулятор для автономного питания. Обычно применяется квалифицированным персоналом для специальных задач.
