Каталог технических средств охраны













Система контроля и управления доступом
"ВЭРС-СКД-101"

Назначение:

Предназначена для организации контроля доступа в помещения объектов с количеством точек доступа от 1 до 240.

Система включает в себя универсальные контроллеры управления доступом ВЭРС-СКД и программное обеспечение. Контроллер ВЭРС-СКД (контроллер доступа) предназначен для управления одной точкой доступа и может работать как в автономном режиме, так и в составе системы контроля доступа ВЭРС-СКД-101.

Программное обеспечение ВЭРС-СКД-101 позволяет оперативно управлять системой доступа, дистанционно программировать контроллеры доступа и организовывать систему мониторинга доступа в помещения.

Система работает с электронными ключами и proximity картами.

Особенности:

- Объединение в систему до 240 контроллеров ВЭРС-СКД. Один контроллер - одна точка доступа.

- Гибкое конфигурирование системы и настройка ее параметров, что позволяет организовывать различные варианты систем контроля доступа от автономной работы контроллеров до организации системы оперативного мониторинга событий на объектах.

- Оперативное программирование параметров контроллеров с помощью компьютера. Организация с помощью ПО ВЭРС-СКД-101 мониторинга доступа в помещения объекта. Отображение дежурному персоналу тревожных ситуаций.

- Возможность работы контроллеров в автономном режиме и обеспечение доступа в помещение без связи с компьютером, поскольку контроллеры хранят коды идентификаторов (ключей, карт).

- Обеспечение режима свободного доступа в помещения и разблокировки дверей при пожаре.

- Возможность работы с различными типами электронных замков.

- До 500 кодов идентификаторов, хранящихся в энергонезависимой памяти контроллеров.

Состав ПО:

Программное обеспечение (ПО) системы ВЭРС-СКД-101 включает:

Модуль связи и обработки данных (МСОД).

Обеспечивает поддержание связи с контроллерами, прием извещений о событиях от контроллеров, их обработку и запись в базу данных; поддержание взаимодействия с другими программными компонентами системы для передачи команд контроллерам.

Вместе с базой данных, МСОД образует сервер ВЭРС-СКД-101.

Автоматизированное рабочее место (АРМ) оператора.

Обеспечивает представление на экране монитора информации о событиях в системе, а также информации о структуре системы: точках доступа и контроллерах, планах объектов, параметров объектов и другую информацию необходимую для работы дежурного персонала. Тревожные сообщения, выдаваемые АРМ оператора, могут сопровождаться звуковыми сигналами.

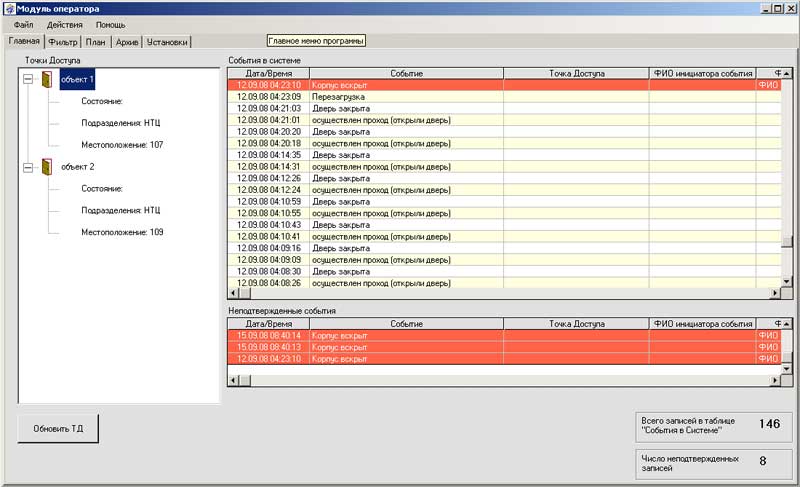

АРМ оператора, вкладка "Главная"




АРМ администратора, вкладка "Обслуживающий персонал"


Автоматизированное рабочее место администратора системы.

АРМ администратора предназначен для задания структуры и параметров системы контроля доступа, online программирование параметров контроллеров, ведение базы данных объектов, предприятий и персонала.

Кроме этого АРМ администратора обеспечивает сервисные функции по работе с базой данных, таких как, архивное копирование базы, сжатие базы и т.д.

Варианты организации системы контроля доступа ВЭРС-СКД-101:

Автономная работа контроллеров доступа.



Контроллеры доступа размещены на объектах в местах расположения точек доступа и связаны информационной магистралью RS-485. Связь, в данном варианте, необходима для программирования параметров контроллеров (с помощью компьютера и АРМ администратор). Во время штатной работы контроллеров связь может отсутствовать, но при этом не ведется журнал событий по точкам доступа.

Контроллеры выполняют функции по обеспечению санкционированного прохода в помещения на основе кодов идентификаторов, хранящихся в памяти каждого контроллера.

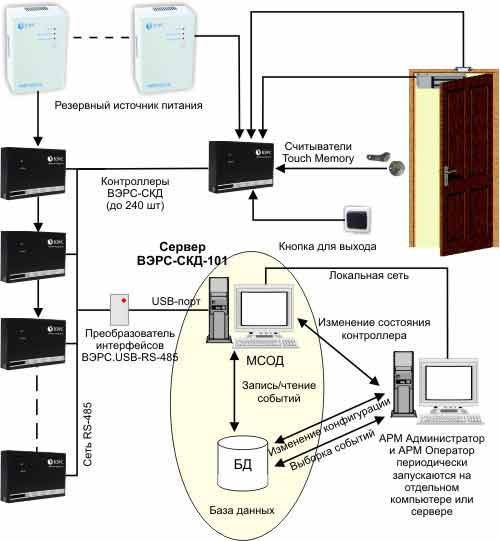

Сохранение событий в системном журнале.



Контроллеры размещены на объекте и объединены системной магистралью как в предыдущем варианте.

Информационная магистраль подключена к компьютеру, на котором установлен сервер ВЭРС-СКД-101.

Информация о событиях накапливается в системном журнале сервера.

Контроллеры выполняют функции по обеспечению санкционированного прохода в помещения на основе кодов идентификаторов, хранящихся в памяти каждого контроллера.

На компьютере сервера или на любом другом компьютере локальной сети периодически запускаются АРМ администратора для изменения настроек системы доступа и АРМ оператора для просмотра журнала событий из базы данных.

Оперативный мониторинг событий.



Этот вариант позволяет организовывать оперативный мониторинг событий системы контроля доступа персоналом службы безопасности.

На компьютере, подключенном к информационной магистрали контроллеров, развернут сервер ВЭРС-СКД-101. На компьютере сервера или другом компьютере локальной сети установлен АРМ оператора.

АРМ оператора обеспечивает оперативное отображение событий в виде журнала, отображение тревожных событий, фиксирует реакцию оператора на тревожные события, выдает справочную информацию.

АРМ администратора устанавливается на другом компьютере, подключенном к компьютеру сервера ВЭРС-СКД-101 через локальную сеть, и используется для программирования параметров системы контроля доступа и других системных функций.

Описание:

В состав системы входит:

- Контроллеры ВЭРС-СКД;

- ПК с установленным ПО ВЭРС-СКД-101;

- Преобразователь интерфейсов ВЭРС.USB-RS-485;

- Порты Touch Memory (ВЭРС.ТМС-01) или считыватели proximity карт с интерфейсом Touch Memory;

- Резервированные источники питания (ВЭРС-РИП12-2,5-12).

Программное обеспечение (ПО)

ПО ВЭРС-СКД-101 обеспечивает следующие функции:

- Ведение базы данных персонала (личные карточки) с разграничением по подразделениям.

- Занесение ключей в память контроллеров доступа на основе информации о разрешенном маршруте следования персонала.

- Отображение текущего статуса контроллеров на специальной панели.

- Ведение журнала 19 типов событий по каждому из контроллеров.

- Выдачу оперативной информации.

- Контроль действий оператора.

Контроллеры СКД

Обеспечиваемые функции:

- Хранение кодов идентификаторов в энергонезависимой памяти.

- Контроль состояния охранного датчика двери.

- Обслуживание одной Точки доступа.

- Работа с замками типа: «электромагнит», «защелка».

- Разблокирование дверей в режиме «ПОЖАР».

- Передача извещений системы ВЭРС-СКД-101.

- Отработка команд системы ВЭРС-СКД-101.

Технические данные контроллера ВЭРС-СКД:

Напряжение питающей сети, В

9...15

Потребляемый ток, не более, мА

50

Ток управления замком, А

до 1

Количество хранимых кодов в памяти, шт.

500

Количество считывателя ключей ТМ/proximity-карт ("вход", "выход")

2

Количество кнопок "выход"

1

Связь осуществляется по интерфейсу

RS-485

Габаритные размеры, мм

110х72х25

Диапазон рабочих температур, °С

-40...+50

Масса, кг, не более

0,23

Количество управляющих выходов замком

1

Количество входов датчиков положения двери

1
