Вибрационное СО "Диамант"

Назначение. Средство обнаружения (СО) «Диамант» вибрационного принцип действия, предназначено для создания участков, протяженностью до 250 метров, сигнализационных рубежей охраны периметров объектов, с металлическим решетчатым заграждением.

Принцип действия основан на преобразовании кабельным чувствительным элементом механических колебаний (вибраций) решетчатого заграждения, возникающих при преодолении его нарушителем в электрические сигналы, которые поступают в блок электронный, где формируется выходной сигнал срабатывания (сигнал “тревога”, поступающий в линию связи с системой сбора и обработки информации).

Область применения.

СО «Диамант» предназначено для охраны аэропортов, стадионов, периметров объектов в черте города, где предъявляются повышенные требования к внешнему виду.

Инновационность:

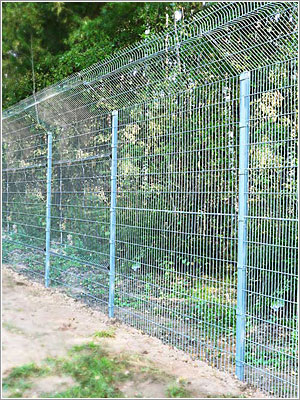

  • Разработано уникальное сигнализационное заграждение, входящее в состав СО. Конструктивно-технические решения, принятые в заграждении, позволяют легко изменять его направление в любую сторону и обеспечивают технологичность монтажа заграждения. Стойки и решетчатые секции покрыты специальным материалом на основе полиамидного порошка Rilsan для защиты от коррозии, обеспечивающим срок службы заграждения не менее 25 лет. Разработанное решетчатое заграждение обладает несомненными преимуществами перед сетчатыми заграждениями с точки зрения препятствия проникновению нарушителя на охраняемый объект, эстетичности внешнего вида, долговечности, технологичности монтажа, не требующей дополнительного натяжения полотна.

  • Для использования в качестве ЧЭ разработан специальный кабель, обеспечивающий преобразование механических вибраций в электрические сигналы на основе эффекта контактной электризации.

  • Разработан новый алгоритм обработки сигналов, обеспечивающий высокую помехоустойчивость.

  • Малое энергопотребление.

  • СО рассчитано на эксплуатацию в любых климатических районах России.

Преимущества:

К неоспоримым достоинствам СО «Диамант» перед средствами обнаружения такого же типа следует отнести:

  • Высокую сигнализационную надежность:
    - вероятность обнаружения – не менее 0,95 (при обнаружении нарушителя на ранней стадии до его проникновения на объект);
    - наработка на ложное срабатывание – не менее 2000 час;
    - наработка на отказ – не менее 30000 часов.

  • Широкий диапазон напряжения электропитания постоянного тока – (10 … 30) В.

  • Малое энергопотребление.

  • Функционирование в условиях сложной помеховой обстановки, обусловленной воздействием как природно-климатических, так и промышленных помеховых факторов:
    - ветра, дождя, снега, града, грозовых разрядов;
    - наличие инея, мокрого снега, гололеда на заграждении;
    - наличие высокой травы или ветвей деревьев и кустов в непосредственной близости от заграждения;
    - посадка птиц на заграждение и взлет;
    - электромагнитные помехи от электростанций, линий электропередачи, радиопередающих пунктов и т.п.

  • Возможность широкого диапазона применения.

Комплект поставки:

  • заграждение решетчатое;

  • блок электронный (1 шт.);

  • кабельный чувствительный элемент (2 х 250 м);

  • кожух коммутационный;

  • комплект монтажных частей (1 шт.);

  • комплект инструментов и принадлежностей (1 шт.);

  • комплект запасных частей групповой (1 шт.).

В комплект поставки при оснащении объекта могут входить дополнительно:

  • калитка;

  • ворота;

  • шкаф участковый (для размещения блоков электронных или других средств сигнализации одного или двух участков охраны периметра).

Краткие технические характеристики

вероятность обнаружения нарушителя

не менее 0.95

средняя наработка на ложную тревогу

не менее 2000 ч

протяженность участка, блокируемого одним прибором

до 250 м

напряжение питания

10 - 30 В

потребляемая мощность

не более 0.25 Вт

габаритные размеры электронного блока

330 х 220 х 100 мм

диапазон рабочих температур

-50 ... +50 °С
