"Дрозд"
Вибромагнитометрическое средство обнаружения

Назначение. Создание сигнализационных рубежей охраны периметров объектов. Прибор может устанавливаться на бетонные, кирпичные, деревянные, сетчатые заграждения (заборы) и заграждения из колючей проволоки и обнаруживать попытки их преодоления любым способом (перелаз, перерезание сетки, пролом забора, обрыв проводов и т.п.).

Принцип работы. В качестве чувствительного элемента (ЧЭ) прибора используется система изолированных проводов, закрепляемых на пассивном заграждении на всем протяжении участка периметра. При преодолении заграждения нарушитель вызывает его вибрации, которые, в свою очередь, приводят к вибрации проводов ЧЭ в постоянном магнитном поле Земли и генерации электрических сигналов. Эти сигналы поступают на схему обработки электронного блока прибора и, при выполнении определенных заданных критериев обнаружения, вызывают срабатывание выходного реле тревоги.

Применение. В зависимости от типа заграждения используются три основных варианта установки ЧЭ:

  • на сетчатых заграждениях провода ЧЭ закрепляются непосредственно на заграждении, при этом регистрируется как перелаз, так и попытки разрушения проволок заграждения (Дрозд-01);

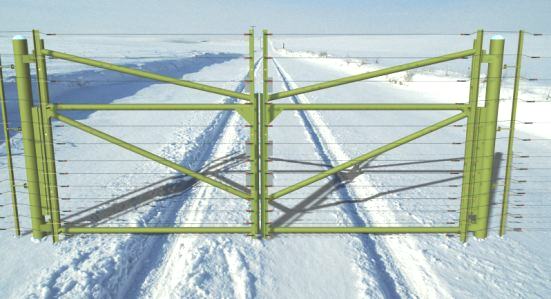

  • на бетонных, кирпичных, металлических, деревянных заграждениях, а также на воротах и калитках ЧЭ (три-четыре провода) монтируется на кронштейнах в виде "козырька", устанавливаемого по верху заграждения (Дрозд-03);

  • на заграждениях из колючей проволоки ЧЭ закрепляется на опорах заграждения с другой стороны от колючей проволоки. Для перекрытия всего забора высотой 2,4 метра необходимо 12-13 ниток провода. Шаг установки проводников ЧЭ выбран таким образом, чтобы сделать невозможным пролаз между проводниками без перемещения их, что и регистрирует прибор (Дрозд-05).

Прибор обеспечивает функционирование в составе комплексов охранной сигнализации совместно с системами сбора и обработки информации, имеющими контактный либо потенциальный вход, или автономно с простейшими звуковыми сигнализаторами. Предусмотрена возможность осуществления дистанционного контроля работоспособности прибора.

Прибор также формирует сигнал тревоги при попытках его демонтажа: несанкционированного отключения или обрыва ЧЭ, вскрытия кожуха, а также при пропадании напряжения питания.

Достоинства.

  • Вероятность обнаружения прибора не менее 0,95 при наработке на ложное срабатывание не менее 1000 часов на участок.

  • Возможность калибровки чувствительности под конкретную защищаемую конструкцию.

  • использование в качестве ЧЭ полевого провода П-274 ("полевки") упрощает требования к монтажу и эксплуатации прибора.




Высокая помехоустойчивость.

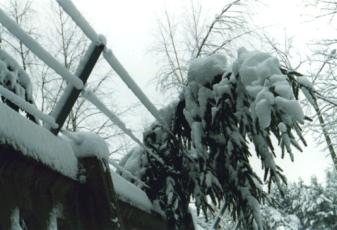

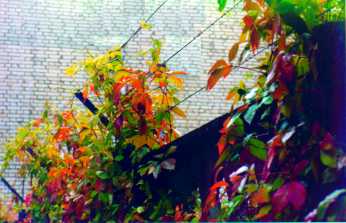

На работу прибора практически не оказывают влияния такие природные факторы, как дождь, снег, туман, наличие высокой травы или ветвей деревьев в непосредственной близости от чувствительного элемента (допускается переплетение проводов ЧЭ вьюном, плющом и т.п.), естественные воздействия птиц и мелких животных на ЧЭ или заграждение.
Оригинальные технические решения обеспечивают устойчивость к электромагнитным помехам промышленного происхождения (патент РФ №2075905 от 20.03.97г.)

Пассивный принцип действия. Отсутствие электромагнитного излучения не позволяет идентифицировать принцип работы прибора и "зашумить" ("ослепить") его.

Не требует специального обслуживания. Физический принцип, заложенный в основу работы прибора, а также конструктивно-технические решения в совокупности позволяют свести к минимуму затраты на регламентное (в том числе и сезонное) обслуживание охраняемого периметра (выкашивание травы, вырубка кустарника, подтягивание проводов ЧЭ и т.д.).




Малое энергопотребление в сочетании с широким диапазоном допустимого напряжения питания. При подключении обычного автомобильного аккумулятора обеспечивается непрерывная круглосуточная работа прибора в течение 3-х месяцев.

Комплект поставки:

  • блок электронный (1 шт.);

  • проводной чувствительный элемент (полевой провод П274М);

  • комплект монтажных частей: 6 вариантов для различных типов заграждений;

  • кожух пылебрызгозащитный;

  • комплект запасных частей (ЗИП-0);

  • комплект эксплуатационной документации.

Краткие технические характеристики

Протяженность участка, блокируемого одним прибором, м

до 500

Напряжение питания, В

20-30

Потребляемая мощность, Вт не более

0,15

Габаритные размеры блока электронного, мм

245х125х350

Диапазон рабочих температур, град °С

-50...+50

Гарантийный срок службы, лет

2
