"Дуплет"
Сейсмомагнитометрическое средство обнаружения

Назначение. Создание протяженных маскируемых рубежей охраны границ отдельных регионов, а также периметров объектов, на которых невозможна, либо нежелательна установка заграждений. Приоритетное применение - на объектах, где невозможно исключить миграцию животных.



Принцип работы. Основан на регистрации, посредством кабельного чувствительного элемента (КЧЭ) как сейсмических сигналов (колебаний грунта), возникающих при перемещении человека, так и изменений магнитного поля в ближней зоне при перемещении ферромагнитных масс, например, оружия. Эти сигналы преобразуются в электронных блоках средства обнаружения (СО) "Дуплет" в электрические и, после обработки по определенному алгоритму, вызывают срабатывание выходного реле тревоги. В качестве КЧЭ используется специально разработанный кабель КТПЭДЭП 10х2х0.5, основной особенностью которого является наличие двух экранов, предназначенных для формирования сигнала сейсмоканала. Внутренние провода объединяются в петлю, реагирующую на магнитную составляющую сигнала.

Особенности. Зона чувствительности СО "Дуплет" - полоса, шириной 3м, вдоль линии укладки чувствительных элементов. Маскируемость линейной части позволяет сделать зону чувствительности невидимой, что помешает перепрыгнуть ее или обойти. В полосе зоны обнаружения не должны находиться деревья и крупный кустарник, т.к. при воздействии ветра микроперемещения корневой системы могут вызвать ложные срабатывания средства. Допустимое расстояние до ЛЭП напряжением 220кВ - не менее 50м, до ближайших дорог с проездом грузового транспорта - не ближе 10м.

Применение. СО "Дуплет" может применяться в условиях равнинной, горно-лесистой и среднепересеченной местности с различным растительным покровом (за исключением скальных пород, болот и зыбучих песков).

СО "Дуплет" может использоваться как самостоятельно, так и в комплексе с другими типами периметровых средств обнаружения для создания "превентивных" рубежей охраны. При этом маскируемость средства позволяет использовать фактор внезапности при обнаружении нарушителя.

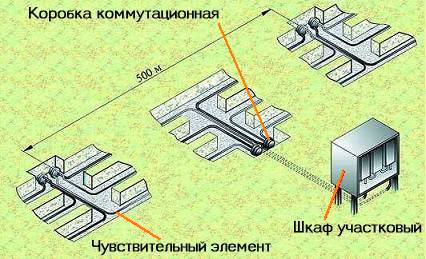

Маскируемость линейной части средства достигается за счет укладки КЧЭ в грунт на глубине 30-40 см в три параллельных траншеи на расстоянии 1м друг от друга. Блоки электронные средства устанавливаются в шкафу участковом. При формировании непрерывной зоны обнаружения одним комплектом СО "Дуплет" можно перекрыть участок протяженностью до 500м.

В целях обеспечения полной маскируемости средства, блоки электронные могут быть расположены в специальных герметичных контейнерах, устанавливаемых в грунт на глубину до 0,5м.

СО "Дуплет" обеспечивает функционирование в составе комплексов охранной сигнализации совместно с системами сбора и обработки информации, имеющими контактный вход, или автономно с простейшими звуковыми сигнализаторами. Предусмотрена возможность осуществления дистанционного контроля работоспособности прибора.

Средство выдает сигнал срабатывания также при попытках несанкционированного отключения или обрыва КЧЭ, вскрытия шкафа участкового и при пропадании напряжения питания.

Достоинства. СО "Дуплет" является полностью пассивным средством, радио- и визуально маскируемым. Место его установки не может быть обнаружено без применения специальной аппаратуры.

Высокая вероятность обнаружения нарушителей, в том числе в экстремальных зимних условиях (образование наста). При этом обеспечивается равномерная стабильная чувствительность по всей длине участка, "мертвые зоны" отсутствуют.

Селекция объектов обнаружения. Алгоритм обработки сигналов позволяет с высокой достоверностью селектировать следующие классы объектов:

  • невооруженный нарушитель;

  • вооруженный нарушитель;

  • группа нарушителей;

  • транспортное средство.

Указание направления движения объекта. СО "Дуплет" выдает информацию о направлении движения объектов обнаружения, что имеет важное значение при определении мер оперативно-тактического реагирования.

Высокая помехоустойчивость. Сочетание в одном приборе двух различных физических принципов обнаружения, в совокупности с применением средств вычислительной техники в блоке обработки сигналов, обеспечило возможность реализации гибких помехоустойчивых алгоритмов, позволяющих осуществить:

  • отстройку от природно-климатических, помеховых факторов (дождь, снег, град, гроза и т.п.);

  • отстройку от помех промышленного происхождения;

  • селекцию человека от мелких и средних животных.

Автоматическая настройка в зависимости от сезонных изменений состояния грунта. В СО "Дуплет" предусмотрен специальный режим "Регламент", при котором производится некоторое количество пересечений рубежа в разных местах. В этом режиме блок обработки анализирует структуру сигналов и "самообучается", устанавливая оптимальные параметры алгоритма для данного агрегатного состояния грунта.

Не требует настройки и трудоемкого обслуживания после окончания монтажа.

Легко отслеживает неровности местности, повороты, подъемы и спуски.

Обеспечивает дистанционный контроль работоспособности как электронных блоков, так и чувствительного элемента.


Комплект поставки:

  • блок усилителей (БУ) - 2шт.;

  • блок обработки сигналов (БОС) - 1шт.;

  • кабельный чувствительный элемент - 6шт.;

  • комплект монтажных частей;

  • комплект запасных частей;

  • комплект эксплуатационной документации.

Краткие технические характеристики

Протяженность блокируемого участка периметра, м

до 500 (два фланга по 250)

Напряжение электропитания, В

20 ... 30

Потребляемая мощность, Вт

1,4

Диапазон рабочих температур, С°

-50 ... +50

Гарантийный срок службы, лет

2
