Датчик обнаружения для противопобеговых заграждений
"ЕЖЕВИКА-Б"



НАЗНАЧЕНИЕ

Датчик предназначен для обнаружения нарушителя, пытающегося преодолеть противопобеговое заграждение («Зверобой» и «Шиповник» всех модификаций) путем его разрушения или изменения конфигурации, а также путем проведения поверхностного подкопа на глубину до 0,4 м. В качестве чувствительного элемента используется трибоэлектрический кабель.

Область применения

Используется для усиления охраны объектов совместно с приемно-контрольными приборами, регистрирующими изменение сопротивления контрольного шлейфа.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Датчик предназначен для регистрации механических воздействий на противопобеговое заграждение при попытках его преодоления, формирует сигнал «тревоги» путем изменения сопротивления контрольного шлейфа от значения 3,9 кОм±10% до 100 кОм и более.

Сигнал «тревоги» также формируется:

• при попытках провести поверхностный подкоп;

• при обрыве или коротком замыкании трибоэлектрического кабеля;

• при открытой крышке на лицевой стороне панели;

• при отключении питающего напряжения.

• протяженность охраняемого участка 200 м

• питание датчика осуществляется от сети постоянного тока напряжением 24 В с допустимым отклонением от 21 В до 36 В, пульсации не более 5 В.

• потребляемый ток: не более 150 мА;

• диапазон температур: от –40°С до +50°С

  Состав датчика:

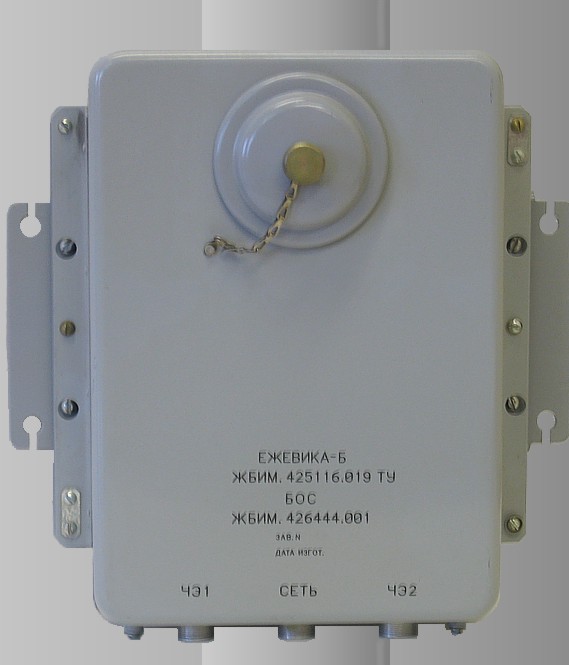

  1. блок обработки сигналов (БОС)

  2. чувствительный элемент (ЧЭ1)

  3. чувствительный элемент (ЧЭ2)

  Комплект монтажный:

• БОС

  1. габариты: 298х233х72,5 мм;

  2. масса: не более 2,5 кг

• ЧЭ1

  1. длина: 410±5 м

  2. масса: не более 25 кг

• ЧЭ2

  1. длина: 205±5 м

  2. масса: не более 20 кг

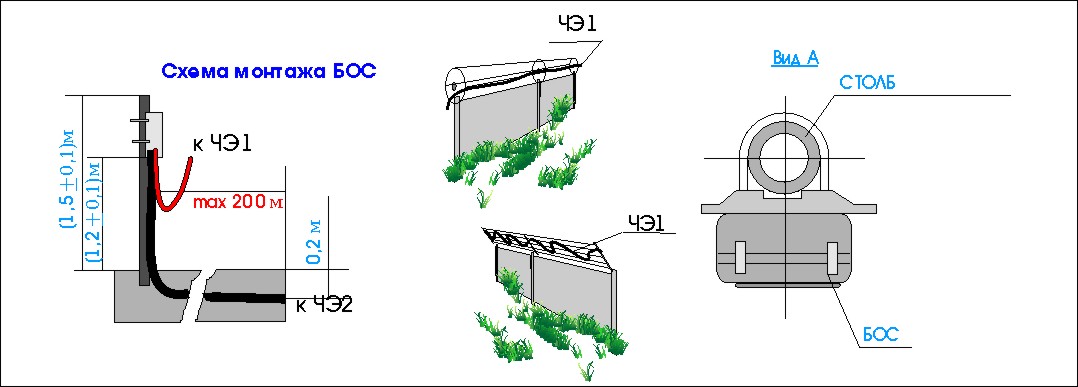

Схема монтажа
