Магнитометрическое маскируемое средство обнаружения
"Гепард-М"

Назначение.

Магнитометрическое маскируемое средство обнаружения (СО) “Гепард-М” предназначено для создания протяженных маскируемых рубежей охраны объектов (в том числе государственной границы в составе стационарных сигнализационных комплексов).

Объектами обнаружения СО “Гепард-М” являются нарушители, имеющие при себе ферромагнитные предметы (например, холодное или огнестрельное оружие) или перемещающиеся на транспортных средствах (велосипедах, мотоциклах, автомобилях и т.п.).



Зона чувствительности СО “Гепард-М” - полоса шириной 5 м вдоль линии укладки чувствительных элементов. Маскируемость средства позволяет сделать зону чувствительности невидимой, что мешает перепрыгнуть ее или обойти.

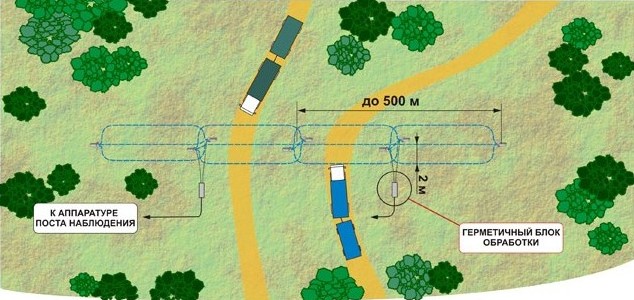

Маскируемость средства достигается за счет укладки кабельного чувствительного элемента (КЧЭ) в грунт на глубине (40±5) см в три параллельных траншеи на расстоянии 2 м друг от друга. Блок электронный средства устанавливается в спец-контейнер в грунте. При формировании непрерывной зоны обнаружения одним комплектом СО “Гепард-М” можно перекрыть участок протяженностью до 500 м.

Средство может применяться в условиях равнинной, горно-лесистой и среднепересеченной местности с различным растительным покровом (за исключением скальных пород, болот и зыбучих песков).

СО “Гепард-М” может использоваться как самостоятельно, так и в комплексе с другими типами периметровых средств обнаружения для создания “превентивных” рубежей охраны. При этом маскируемость позволяет использовать фактор внезапности при обнаружении нарушителя.

Принцип работы. Основан на регистрации изменений магнитного поля Земли, вызываемых перемещением ферромагнитных объектов в зоне чувствительности средства. КЧЭ представляет собой размещенный в грунте индукционный контур, вытянутый вдоль рубежа охраны. При перемещении ферромагнитных объектов в контуре образуются электрические сигналы, которые обрабатываются далее сигнальным процессором, отсекающим полезные сигналы от сигналов помех. На выходе процессора формируется сигнал “тревога”.

Особенности:

  • СО “Гепард-М” является пассивным средством;

  • имеет высокую вероятность обнаружения нарушителей;

  • позволяет классифицировать объекты обнаружения (вооруженный нарушитель, транспортное средство) и определять направление движения транспортного средства;

  • обеспечивает высокую помехоустойчивость к помехам промышленного и природного происхождения;

  • не требует настройки и регламентного обслуживания.

Краткие технические характеристики

Протяженность блокируемого рубежа

до 500 м

Вероятность обнаружения вооруженного нарушителя, не менее

0,95

Вероятность обнаружения транспортного средства, не менее

0,98

Вероятность правильного определения направления движения транспортного средства

0,90

Средняя наработка на ложную тревогу

1000 час

Напряжение питания

10...14 В

Потребляемая мощность

0,1 Вт

Диапазон рабочих температур

-40...+50 °С


Комплект поставки:

  • блок электронный - 1 шт.;

  • кабельный чувствительный элемент - 1 или 2 комплекта;

  • комплект монтажных частей;

  • комплект инструмента и принадлежностей;

  • комплект эксплуатационной документации.
