Каталог технических средств охраны













СЕЙСМИЧЕСКОЕ СРЕДСТВО ОБНАРУЖЕНИЯ
"ЛИНИЯ"

Пассивное сейсмическое инфранизкочастотное средство обнаружения “ЛИНИЯ” предназначено для охраны периметров объектов.

На каждом фланге охраняемой зоны в землю на глубину до 0,3 м и на расстояние около метра друг от друга укладываются два чувствительных элемента в виде эластичных шлангов, наполненных незамерзающей жидкостью. При появлении нарушителя в зоне обнаружения создаваемое им давление на грунт передается жидкости, заполняющей шланг, и воспринимается преобразователем давления, размещенным в приемной дифференциальной головке, соединенной со шлангами. Электрический сигнал, получаемый на выходе преобразователя, поступает в линейный блок, где происходит его обработка и формирование сигнала срабатывания.

Электрические параметры выходной цепи обеспечивают возможность подключения средства обнаружения к системам сбора и обработка информации типа “ГАММА”, “ТРАССА”, “ТРАССА - 3”.

Зона обнаружения, м



- длина

20 - 200

- ширина

2,5

Регистрируемая скорость перемещения нарушителя, м/c

0,1 - 8

Длительность сигнала срабатывания, с

8 - 12

Время готовности после срабатывания, с

5

Время готовности после включения, с

180

Питание - от источника постоянного тока напряжением, В

22 - 31

Потребляемая мощность, Вт

1,1

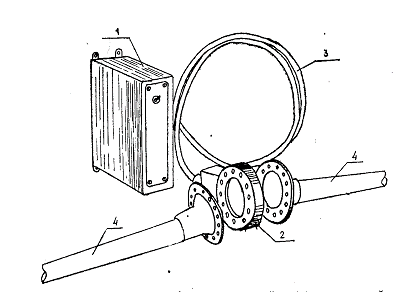

1 – линейный блок; 2 – приемная дифференциальная головка; 3 – соединительный кабель;
4 – чувствительный элемент

Общий вид средства обнаружения "Линия"
