Техническое средство охраны
"МАГС-1"

Всепогодное техническое средство охраны электрофизического типа.

Средство предназначено для организации периметровых и иных рубежей обнаружения нарушителя.

МАГС-1 является экологически чистым техническим средством охраны. Уже в нескольких десятках сантиметров от чувствительной линии уровень излучаемой им электромагнитной энергии в сто и более раз меньше допустимых значений, установленных системой государственных стандартов России по безопасности труда.


Техническое средство охраны МАГС-1 состоит из блока обработки и двух чувствительных линий. Чувствительные линии представляют собой модули возбуждения и модули измерения, соединенные FTP кабелем.

Работа устройства основана:
- на возможности обнаружения электропроводящих тел с помощью переменных электромагнитных полей;
- на различии электропроводности растительности и тканей человека;
- на различии объёма человека и объёма движущихся элементов растительности (ветвей и корней кустарников и деревьев, стеблей и листьев травы), а также мелких животных и птиц.

В отличие от многих предлагаемых сегодня на рынке систем охраны периметров, применение МАГС-1 не требует сооружения или использования каких-либо ограждений, капитальных заборов, предварительной подготовки рубежа перед монтажом и обслуживания его в период эксплуатации. Не нужно выкашивать траву, корчевать кустарник и деревья, убирать снег, убирать посторонние предметы и конструкции.

Устройство надёжно работает круглосуточно в любое время года и в любую погоду (когда ясно или пасмурно, штиль или ветер, дождь или снегопад, град, роса, иней или гололёд).

МАГС-1 пригоден для использования в тоннелях, шахтах и штреках, подземных сооружениях.

Принцип работы

Модули возбуждения создают слабое переменное магнитное поле, локализующееся вдоль охраняемого рубежа, повторяя рельеф местности.

Переменное магнитное поле создает первичное электрическое поле и индукционные электрические токи, возникающие в замкнутых контурах и массивных электропроводящих телах.

Индукционные электрические токи, в свою очередь, создают в окружающем пространстве вторичные вихревые электрические и магнитные поля. Эти, и порождённые ими отражённые поля, формируют результирующее рабочее поле, воспринимаемое блоком обработки, с помощью модулей измерения, как начальное, определяющее уровень сигнала дежурного режима.

В дежурном режиме флуктуации рабочего поля не превышают пороговых значений, при этом сигнал тревоги не вырабатывается.

При появлении и перемещении нарушителя в охраняемой зоне электромагнитное поле изменяется. Изменения электромагнитного поля регистрируются модулями измерения и передаются на блок обработки. По величине изменений поля, а также по характеру его изменений во времени, блок обработки выделяет информацию, достаточную для обнаружения и «слежения» за нарушителем.

Когда изменения поля становятся значительными, превышающими пороговые значения, вырабатывается сигнал тревоги. Эту информацию блок обработки передает на внешние устройства. Включаются технические средства оповещения (и/или безопасности) и персонал охраны принимает необходимые решения.


Осциллограммы дежурного режима (два канала)


Превышение порогового значения. Выдача сигнала «ТРЕВОГА»


МАГС-1 не требует предварительной подготовки рубежа перед монтажом и обслуживания его в период эксплуатации.

Не нужно выкашивать траву, корчевать кустарник и деревья, убирать снег, посторонние предметы и конструкции.


Чувствительные линии размещаются в поверхностном слое грунта - в неглубокой траншее. Тем самым достигается маскировка устройства.

Размещение устройства

Блок обработки размещается в участковом шкафу, влагозащитном кожухе, либо в отапливаемом или не отапливаемом помещении.

Рекомендуемая протяжённость участка рубежа, охраняемого одним комплектом, составляет 50 метров.

Чувствительные линии размещаются вдоль охраняемого рубежа в грунте или на инженерных конструкциях в зависимости от задач обеспечения безопасности.


МАГС-1 способен обнаруживать нарушителя пересекающего рубеж медленным или быстрым шагом, бегом или на транспортном средстве, по поверхности земли, по воздуху или подкопом.


Устройство обнаруживает нарушителя пересекающего рубеж в рост, согнувшись, ползком в густой траве, между кустарниками и деревьями, по снегу или под снегом, перебирающегося по конструкциям.


Варианты организации рубежей охраны:

- без ограждения (маскируемый рубеж);
- у ограждения;
- на ограждении (деревянном, кирпичном, бетонном);
- между металлическими сетками (не ближе 1—1,5 метров от них);
- для детализации участка обнаружения, выделения из периметра локальной зоны, протяжённостью от 2 м до 6 м (участок дороги, вход в здание), выделения других мест, требующих особого контроля.

МАГС-1 позволяет реализовывать различные варианты установки:

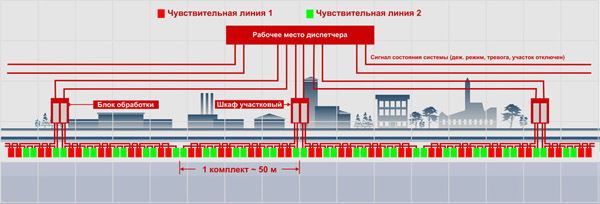

Охрана периметров и рубежей

Охрана рубежей и периметров осуществляется одним или несколькими комплектами МАГС-1 различной протяженности.

В комплект поставки технического средства охраны МАГС-1 входят:
- блок обработки;
- линия возбуждения (чувствительная линия 1);
- линия измерения (чувствительная линия 2);
- комплект монтажных частей (КМЧ);
- эксплуатационная документация.

Наличие устройства, позволяющего формировать участки охраняемой зоны протяжённостью от 2 м до 100 м, обеспечивает практически полное выполнение требований к организации охраняемого рубежа по определению места нарушения.

Варианты исполнения МАГС-1

Модификация

Протяжённость рубежа

МАГС-1М.1... ...МАГС -1М.6

2...6 м

МАГС-1М1.1... ...МАГС -1М1.6

15...21 м

МАГС-1М2.1... ...МАГС -1М2.6

30...50 м


Зоны обнаружения

На рисунках показаны различные варианты установки МАГС-1 и сформированные им зоны.

Ширина зоны обнаружения может устанавливаться от двух до десяти метров, одинаковой для всего рубежа или меняться от участка к участку. Высота и глубина зоны обнаружения составляют примерно до половины установленной ширины зоны обнаружения.


Установка без ограждения


У ограждения
(деревянный, кирпичный, бетонный забор)



У металлической сетки



Между металлическими сетками



Под землей



В ограждении


Не зависимо от сложности охраняемого рубежа и поставленной задачи МАГС-1 позволяет организовать эффективную систему раннего предупреждения нарушения границ охраняемого объекта.

МАГС-1 эффективен при организации охранных периметров вблизи взлетно-посадочных полос, в условиях одновременного воздействия вибрации, сильных воздушных потоков и излучений навигационного оборудования.

Эффективность работы

МАГС-1 пригоден для использования в различных природных и климатических условиях: средней полосе, севере и юге, в лесах и степях, на равнинах и в горах, в сухой и заболоченной местностях.

МАГС-1 не дает ложных срабатываний при пересечении рубежа птицами и мелкими животными.

МАГС-1 не дает «учебных тревог» благодаря чему реагирование на сигнал «тревога» происходит обосновано.

Частота ложных срабатываний - не более одного срабатывания за 1000 часов работы.

МАГС-1 легко интегрируется с другими охранными системами.

Помехоустойчивость:

МАГС-1 работоспособен вблизи линий электропередач и железных дорог.

МАГС-1 устойчив к воздействию электромагнитных помех, статического электричества и грозовых разрядов, имеет элементы защиты от них.

Таблица удаленности чувствительных линий от источников электромагнитных помех

Источник помех

Минимальная дальность
до устройства

Электрифицированная железная дорога

50 м, не менее

Линии электропередач (ЛЭП) до 35 кВ

20 м, не менее

ЛЭП до 150 кВ

50 м, не менее

Силовые и связные подземные кабели, пересекающие периметр

1 м, не менее

Силовые и связные подземные кабели, параллельные периметру

2 м, не менее


МАГС-1 может поставляться с системой сбора и обработки информации для отображения состояния охранного комплекса, фиксации места и времени проникновения нарушителя, регистрации сигналов и ведения отчетности о дежурных сменах.

Особенности

Устройство обеспечивает формирование сигнала «Тревога» при включении устройства, обрыве линии, несанкционированном доступе к блоку обработки, отсутствии электропитания на время более 0,1 сек.

При размещении устройства вблизи оживленных трасс и пешеходных зон рекомендуется использовать совместно с системой видеонаблюдения.

Установка устройства не зависит от степени сложности охранного периметра.

МАГС-1 отличается тем, что не нуждается в адаптации к погодным условиям или сезонной подстройке параметров и не требует обслуживания в период эксплуатации.

Устройство позволяет проводить дистанционный контроль своей работоспособности.

Для монтажа и технического обслуживания достаточно персонала со среднетехническим образованием, прошедшим обучение в объёме эксплуатационной документации.

Устройство совместимо с другими системами охраны.

Технические характеристики

Вероятность обнаружения цели, не менее

0,95

Протяженность охраняемого участка (рубежа) одним комплектом

от 2 до 100 метров

Протяженность охраняемого участка (рубежа) набором комплектов

не ограничена

Ширина зоны обнаружения

от 2 до 10 метров

Время готовности к работе, не более

30 с

Длительность сигнала тревоги

4...6 с

Ток, потребляемый устройством, не более

250 мА

Электропитание постоянным напряжением

18...30 В

Потребляемая одним комплектом (50 м) мощность, не более

6 Вт

Диапазон рабочих температур

от -50 до +50 °С

Габаритные размеры блока обработки БО04Ф, не более

240 х 260 х 100 мм

Габаритные размеры чувствительных элементов, не более

122 х 122 х 167 мм

Масса блока обработки, не более

5,0 кг

Масса линии возбуждения, не более

30 кг

Масса линии измерения, не более

30 кг

Наработка на отказ

31000 часов

Срок службы

10 лет

Гарантийный срок хранения

3 года

Гарантийный срок эксплуатации (с момента ввода в эксплуатацию)

один год
