ДАТЧИК СЕЙСМИЧЕСКИЙ
ПРОТИВОПОДКОПНЫЙ
"МАРЕНА"
Датчик предназначен для организации системы сигнализации о попытках преодоления охраняемых рубежей объектов путем подкопа.
Обеспечивается обнаружение нарушителя, производящего подкоп на глубине до 3 м на подкопоопасном участке периметра охраняемого объекта, и устойчивость функционирования в условиях воздействия интенсивных сейсмических помех.
Преобразование сейсмических колебаний грунта, возникающих при ведении подкопа, осуществляется кабельным трибоэлектрическим сейсмоприемником, уложенным в грунт на глубину 0,5 - 0,7 м.
Датчик используется совместно с приемо-контрольной аппаратурой, регистрирующей обрыв контрольного шлейфа.
|
Глубина обнаружения подкопа, м |
от 0,5 до 3,0 |
|
Протяженность блокируемого участка, м, не более |
100 |
|
Точность определения места ведения подкопа, м |
до 50 |
|
Обеспечивается защита от механических повреждений и контроль исправности СПТ. |
|
Сопротивление входной контрольной цепи, кОм: |
|
|
- в дежурном режиме, |
3,9 ±10% |
|
- при срабатывании, не менее |
100 |
|
Электропитание - источник постоянного тока напряжением, В |
21 - 30 |
|
Потребляемый ток, мА, не более |
100 |

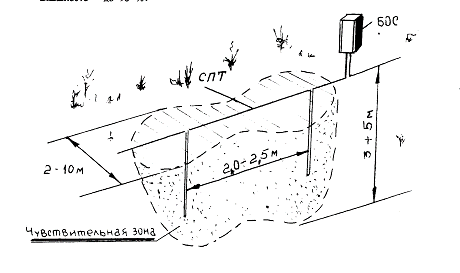

Схема расположения датчика
сейсмического противоподкопного "Марена"
|
