Многоканальный цифровой анализатор для системы охраны периметров
"MicrAlert"

Назначение системы

Система МикрАлерт представляет собой комплекс, предназначенный для охраны периметров как небольших, так и протяженных объектов. Система используется для обнаружения нарушителя на периметральных оградах из металла (сетчатых, решетчатых, каркасных, сварных) или на оградах из дерева.

Электронный блок системы МикрАлерт

Блок GCMMB (Рис. 1) содержит 4 Анализатора системы охраны периметра, конструктивно объединенные в одном корпусе. В качестве датчика для охраны периметра используется высококачественный микрофонный Альфа Кабель серии Дефенсор. С помощью одного электронного блока МикрАлерт можно организовать охрану 4-х зон периметра общей протяженностью до 1.6 км.

Кроме Анализаторов периметральной охраны, блок МикрАлерт содержит встроенную контрольную панель для 4-х дополнительных шлейфов охранной сигнализации. К дополнительным входам подключаются любые датчики, имеющие релейные выходы. Блок МикрАлерт имеет 8 релейных выходов, которые можно сконфигурировать произвольным образом для коммутации внешнего оборудования или сигнализации.

В анализаторах системы МикрАлерт использована многоканальная цифровая обработка сигналов, позволяющая обнаруживать различные типы вторжения – перелезание через ограду или приподнимание ее (Канал А), перерезание или ударное разрушение ограды (Канал В), а также перепиливание ограды (Канал С). Альфа Кабель воспроизводит вибрации ограды с высоким качеством, поэтому генерируемые при этом звуковые сигналы могут использоваться персоналом охраны для проверки и идентификации событий на периметре охраняемого объекта. Система характеризуется рекордно высокой обнаруживающей способностью при крайне низком уровне ложных срабатываний.

Типовая конфигурация системы МикрАлерт

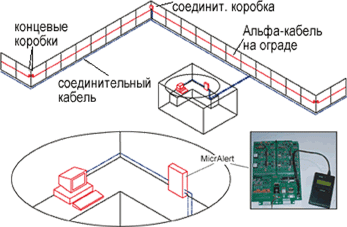

Типовая конфигурация автономной системы МикрАлерт (Рис. 2) включает в себя 4 зоны охраны периметра с сенсорным Альфа Кабелем и 4 шлейфа дополнительных датчиков. Альфа Сенсорные кабели можно подключать непосредственно к блоку (Зоны 2 и 3 на Рис. 2) или через соединительные кабели с витой парой длиной до 2 км (Зоны 1 и 4 на Рис. 2). Блок МикрАлерт можно монтировать на ограде или в помещении. Для подачи питания на электронный блок от источника с напряжением 12 В и для подачи звуковых сигналов и релейных сигналов тревоги на пост охраны используются соединительные кабели с витыми парами.

Принцип действия системы

В системе МикрАлерт используется микрофонный эффект в сенсорном Альфа Кабеле, который крепится к ограде и регистрирует вибрации, возникающие при попытке нарушителя преодолеть или разрушить ограду. Микрофонные сенсорные кабели генерируют электрические сигналы, которые подаются на Анализаторы.

Анализаторы электронного блока МикрАлерт производят обработку сигналов сенсорных кабелей, выделяя их на фоне шумов и помех. При достижении определенного порога активности в какой-либо из зон охраны Анализатор соответствующей зоны включает сигнал тревоги. Одновременно на выход звукового канала блока поступает сигнал звука от сенсора “тревожной” зоны. Звуковые сигналы позволяют охраннику идентифицировать вторжение "на слух", повышая надежность обнаружения.

Альфа Кабель – распределенный сенсор

В качестве датчика в системе применен Альфа Кабель – хорошо зарекомендовавший себя микрофонный сенсор, разработанный фирмой Джеокуип для применения на тяжелых оградах. Он обладает высокой обнаруживающей способностью, превосходя аналогичные по назначению коаксиальные трибоэлектрические или волоконно-оптического кабели. Альфа Кабель представляет собой распределенный электромагнитный микрофон. В зазоре между гибкими полимерными магнитами располагаются два подвижных проводника, в которых при вибрациях ограды наводится электрическое напряжение. Проводники помещены в специальные пластиковые трубки с полимерной смазкой, что обеспечивает высокую подвижность чувствительных проводников и надежную регистрацию вторжения даже на тяжелых малоподвижных оградах. Пара подвижных проводников сформирована в виде спирали, что делает сенсор невосприимчивым к электромагнитным помехам.

• Примененная цифровая технология обработки сигналов сенсоров позволяет расширить возможности настройки параметров, обеспечить гибкость конфигурирования системы и повысить эффективность обнаружения вторжения.

• В отличие от системы Дефенсор, где применена двухканальная обработка сигналов (канал А - обнаружение перелезания и канал В – обнаружение пролома), в системе МикрАлерт дополнительно имеется канал С, который настраивается на обнаружения перепиливания ограды. Пороги срабатывания по каждому из каналов устанавливаются индивидуально.

• Для установки режимов электронный блок МикрАлерт снабжен встроенным двухстрочным жидкокристаллическим дисплеем и кнопками, обеспечивающими простой, но полнофункциональный интерфейс для задания параметров и настройки системы. Как альтернативу можно использовать метод установки режимов с помощью автономного Ручного Контроллера, который подключается к блоку только на время настройки. Система полностью защищена паролями от несанкционированных регулировок.

• Настройки и диагностику системы, а также запись и анализ событий можно выполнять с помощью компьютера и специального программного обеспечения Datalog. Компьютер подключается через встроенный в блок интерфейс RS232.

• Для эффективной защиты от грозовых разрядов на входах электронного блока установлены развязывающие трансформаторы, диодные ограничители уровня и газоразрядные подавители импульсных помех.

• В системе реализован режим Предварительной Тревоги, когда после достижения заданного порога активности в одной из зон на звуковой выход блока подаются сигналы сенсора соответствующей зоны.

• Установленные на платах анализаторов светодиодные индикаторы дают детальную информацию о статусе и функционировании охранной системы и упрощают диагностику неисправностей.
