"TREZOR-В"
Периметровое вибрационное средство обнаружения

Назначение

Периметровый вибрационный извещатель TREZOR-В построен на базе процессора Atmel (Fujitsu) и предназначен для сигнализационного контроля "легких" металлических ограждений (из сварной или витой металлической сетки, колючей проволоки или ленты, тонких железных листов) при попытках их преодоления нарушителем путем перелаза, разрушения или демонтажа полотна заграждения.

Принцип действия

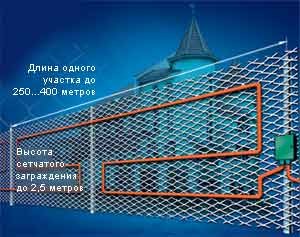

Распределенный кабельный чувствительный элемент преобразует вибрации ограждения в электрические сигналы, которые усиливаются и обрабатываются в электронном блоке, алгоритмически дискриминирующего "полезные" сигналы, вызванные нарушителем, от помех. Обусловленный нарушителем сигнал "тревога" и сигнал "неисправность", вызванный взломом или повреждением устройства, выдаются в проводную линию связи в виде переключения "сухих" контактов реле.

Возможности

  • Класс защиты изделия IP65 допускает размещение электронного блока (БЭ) непосредственно как на ограждении, так и в шкафу.

  • Имеется светодиодная индикация, необходимая для настройки и контроля работоспособности изделия.

  • Диагностика неисправности включает контроль целостности чувствительного элемента (обрыв, короткое замыкание), датчик вскрытия БЭ, ручной контроль работоспособности.

  • Гальваническая развязка с линией связи, 3-х ступенчатая грозозащита, защита от переполюсовки питания обеспечивают высокую "живучесть" изделия.

  • Ручные регулировки отсутствуют. Настройка изделия осуществляется при помощи присоединяемого пульта управления, имеющего ЖК-индикатор.

  • Регулировка осуществляется по 9 параметрам, записываемым в энергонезависимую память, достигая лучших настроек на конкретные условия. Этим достигается высокая универсальность применения.

  • Имеется несколько базовых комбинаций параметров, соответствующих стандартным видам заграждений.

  • Управление устройством инициализируется при введении личного pin-кода.

  • Для невысоких ограждений типа "козырек" допускается увеличение длины блокируемого рубежа до 400 м.

Характеристики

Условия эксплуатации

  • Диапазон рабочих температур от -40°С до +60°С;

  • Характеристики обеспечиваются при действии естественной комбинации природно-климатических и промышленных помеховых факторов, в том числе:

    • ветра со скоростью до 25 м/с,

    • дождя и снега с интенсивностью до 30 мм/час,

    • налипание мокрого снега, обморожение заграждения,

    • воздействие птиц, мелких и средних животных (до 20 кг) на ограждение,

    • гроза, листопад,

    • электрифицированная железная дорога, ЛЭП 220 кВ, электроподстанции на расстоянии не менее 30 м;

    • ЛЭП 35…110 кВ, железная дорога на расстоянии не менее 10 м;

    • воздушные и подземные ЛЭП 220 В…10 кВ, пересекающие линию заграждения;

    • сварочные аппараты, проезд автотранспорта на расстоянии не менее 3 м;

    • проход людей в непосредственной близости.

Технические характеристики

  • Вероятность обнаружения нарушителя, пытающегося преодолеть заграждение — 0,95;

  • Средняя наработка на ложную тревогу от воздействия природно-климатических и промышленных факторов — не менее 800 часов;

  • Протяженность блокируемого участка заграждения — не более 250 м;

  • Потребляемая электрическая мощность от источника постоянного тока напряжением 12В ± 10% или 24В ± 10%:

    • при подключенном пульте управления — 300

    • без пульта управления в режиме индикации — 250

    • в дежурном режиме — 200;

  • Срок службы (гарантийный срок) — 8 (1,5) года;

  • Усиленная грозозащита.
