Каталог технических средств охраны













Устройство периметровой охраны
"УПО-05Ф "ФОРПОСТ"

Устройство периметровой охраны ФОРПОСТ предназначено для организации периметровых и иных рубежей раннего обнаружения проникновения нарушителя на охраняемую территорию или выхода из нее.

Устройство пригодно для использования в различных природных и климатических условиях: средней полосы, севера и юга, в лесах и степях, на равнинах и в горах, на заболоченной местности или в близи воды, в населенных пунктах и за их пределами.

Основные компоненты устройства:

  1. блок обработки;

  2. чувствительные элементы (линия возбуждения);

  3. чувствительные элементы (линия измерения);

  4. комплект ЗИП (запасные части, инструменты и принадлежности);

  5. комплект КМЧ (комплект монтажных частей).

Устройство обнаруживает:

ЧЕЛОВЕКА, пересекающего рубеж любым способом:
Ползком, в рост (шагом или бегом), согнувшись, перекатыванием, а также с помощью подкопа или перебирающегося по конструкциям;

ТРАНСПОРТНОЕ СРЕДСТВО:
автомобиль, мотоцикл, трактор, гужевую повозку, велосипедиста и их группы.

Устройство работоспособно:

Вблизи линий электропередач, железных дорог, при любых метеоусловиях: ясно или пасмурно, дождь, град, туман, роса, снег, ветер.

Устройство не дает ложных срабатываний при пересечении рубежа: птицами и мелкими животными.

Варианты организации рубежей (периметров) охраны: Без ограждения (маскируемый рубеж); у ограждения; на ограждении (деревянном, кирпичном, бетонном); между металлическими сетками (не ближе 1,5 метров от них).

Принцип действия

Принцип действия устройства основан на регистрации изменений первичного высокочастотного электромагнитного поля, создаваемого/принимаемого чувствительными элементами (линия возбуждения/линия измерения), возникающих при движении нарушителя (электропроводящего объекта) в охраняемой зоне.

По величине изменяющегося поля, а также по характеру изменения его во времени получается информация о появлении на охраняемом рубеже нарушителя и формируется сигнал тревоги типа "сухой контакт".

Размещение

Линии возбуждения и измерения размещаются в поверхностном слое грунта (в неглубокой траншее), блок обработки - в участковом шкафу, влагозащитном кожухе либо в помещении.

Особенности

Применение "ФОРПОСТА" не требует сооружения или использования каких-либо ограждений, капитальных заборов, предварительной подготовке рубежа (убирать посторонние конструкции и выкорчевывать кустарник или деревья, выкашивать траву и т.п.). Устройство не требует обслуживания в период эксплуатации.

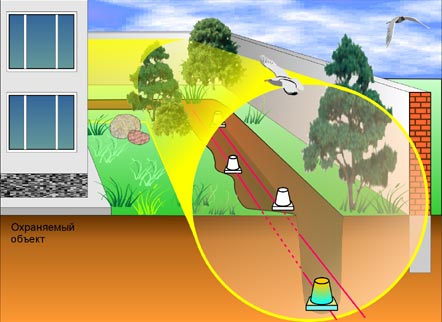

Вариант размещения чувствительных элементов на объекте



Технические характеристики

Вероятность обнаружения цели, не менее

0,95

Протяженность охраняемого участка (рубежа) (одним комплектов)

от 3 до 50м

Протяженность охраняемого участка (рубежа) (набором комплектов)

не ограничена

Ширина зоны обнаружения

от 2 до 10м

Время готовности к работе, не более

30 с

Длительность сигнала тревоги

4...6 сек

Ток потребляемый устройством, не более

250 мА

Электропитание постоянным напряжением

18...30 В

Потребляемая одним комплектом (50 м) мощность, не более

6 Вт

Диапазон рабочих температур

от -50° до +50° C

Габаритные размеры блока обработки БО-04Ф, не более

240x260x100мм

Габаритные размеры чувствительных элементов, не более

122x122x167мм

Масса блока обработки БО-04Ф, не более

5,0 кг

Масса линии возбуждения, не более

30 кг

Масса линии измерения, не более

30 кг

Наработка на отказ

31000 часов

Срок службы

10 лет
