Устройство периметровой охраны
"УПО-06Ф"
Назначение

Сейсмоакустическое устройство периметровой охраны УПО-06Ф предназначено для обнаружения и автоматической регистрации нарушении охраняемых рубежей различной протяженности в условиях открытой местности.

Состав устройства
  1. Сейсмоантена с геофонами - 4 шт.;

  2. Блок обработки сейсмосигналов БО-06Ф - 1 шт.

Общие сведения об изделии

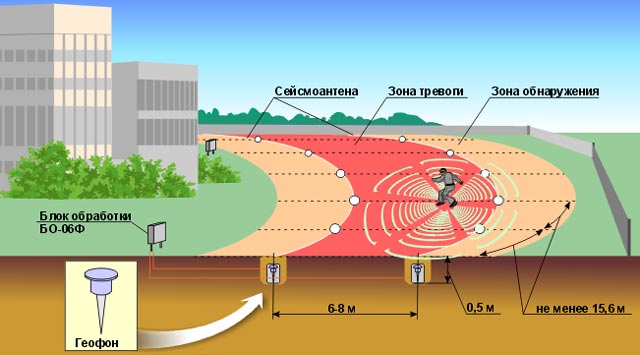

Сейсмоантена, состоящая из геофонов, соединенных электрическим кабелем, размещается вдоль рубежа охраны в поверхностном слое грунта, а блок обработки в участковом шкафу ШУ-04Ф, влагозащитном кожухе либо в помещении.

Сейсмоантены прокладываються вдоль охраняемого рубежа в два ряда, на расстоянии 6-8 метров друг от друга и заглубляються в грунт до 0,5 м.

Принцип действия

По принципу действия устройство относится к стационарным периметровым пассивным сейсмоакустическим средствам обнаружения.

При преодолении нарушителем рубежа охраняемой местности шагом, бегом, ползком, перекатом или подкопом возбужденные им сейсмические сигналы принимаются геофонами, преобразуются в электрический сигнал и передаются на блок обработки, формирующий в автоматическом режиме сигнал тревоги в виде сигналов типа "Сухой контакт" и сигналов последовательной связи по каналам RS-232 и RS-485.

Устройство обеспечивает определение места пересечения рубежа охраны с точностью до размеров (протяженности) зоны действия каждого геофона и слежение за направлением движения нарушителя.

Варианты исполнения



Возможности

Формирование с внешней и внутренней сторон рубежа охраны зон первичного обнаружения нарушителя (зоны "Предупреждения"), а между рубежом, в зоне совместного контакта с целью, зону "Тревоги" с регулируемой шириной.

Регулировка чувствительности (коэффициента усиления).

Работа в качестве мобильного измерительного устройства при использовании портативного ПК (Notebook) и аккумуляторной батареи.

Контроль исправности устройства (автоматизированный, дистанционный и ручной). Контроль вскрытия защитной панели блока обработки.

Определение координат движения нарушителя при совместной работе устройства с ПК через интерфейс RS-232.

Определение места пересечения рубежа охраны и направления движения нарушителя при автономной работе устройства, при этом формируются следующие извещения - "Предупреждение - пересечение внутрь", "Предупреждение - пересечение изнутри", "Тревога".

Распознавание и дифференциация различных видов нарушителя (человек, животное, машина и т.д.).

Охраняемый рубеж не нуждается в инженерной подготовке и планировании. Наличие грозозащиты входных каскадов усилителей.

Устройство рассчитано на непрерывный круглосуточный режим работы без ежедневного обслуживания в течение 10 лет.

Экологическая чистота устройства и безопасность для здоровья людей.

Технические характеристики

Вероятность обнаружения человека при пересечении рубежа охраны, не менее

0,95

Ширина рубежа охраны, не менее

20 м

Ширина зоны "тревоги"

до 6 - 8 м

Протяженность охраняемого участка

до 500 м

Протяженность сейсмокосы

125м, 250м

Количество сейсмокос на один блок обработки

4 шт.

Определение места пересечения рубежа с точностью, где L -длина сейсмокосы
при L = 250 м
при L = 125 м



62,5 м
31,25 м

Сопротивление "сухого контакта":
при размыкании, МОм, не менее;
при замыкании, Ом, не более


1
10

Напряжение, коммутируемое на выходе устройств, В, не более

30

Время готовности устройств к работе после включения, с, не более

30

Напряжение питания устройств УПО-06Ф от сети постоянного тока, В

18 - 72

Потребляемая мощность, не более

15 Вт

Диапазон рабочих температур:
сейсмокосы
блока обработки БО-06Ф


-50°,+50° C
-40°,+50° C

Повышенная влажность (при температуре 25°С), не более

98%

Сейсмостойкость по шкале MSK-64 на высоте 10 м

6 баллов

Габаритные размеры блока обработки БО-06Ф, не более

235х255х95 мм

Масса блока обработки БО-06Ф, не более

5 кг

Устойчивость к воздействию электромагнитных помех

степень жесткости
не ниже 2 по
ГОСТ Р 50009

Климатическое исполнение по ОСТ В95 2446-84
группы исполнения
для устройства (блока обработки)
для сейсмокос


УХЛ
1.6.1
1.14.1

Наработка на отказ, не более

30000 часов

Гарантийный срок эксплуатации со дня ввода в эксплуатацию

3 года

Срок службы

10 лет
