Устройство периметровой охраны
"УПО-12Ф"

Устройство предназначено для обнаружения попыток проникновения нарушителей через сетчатые сигнально-заградительные препятствия, формирования и передачи тревожных извещений в шлейфы сигнализации приемно-контрольных приборов.

Состав

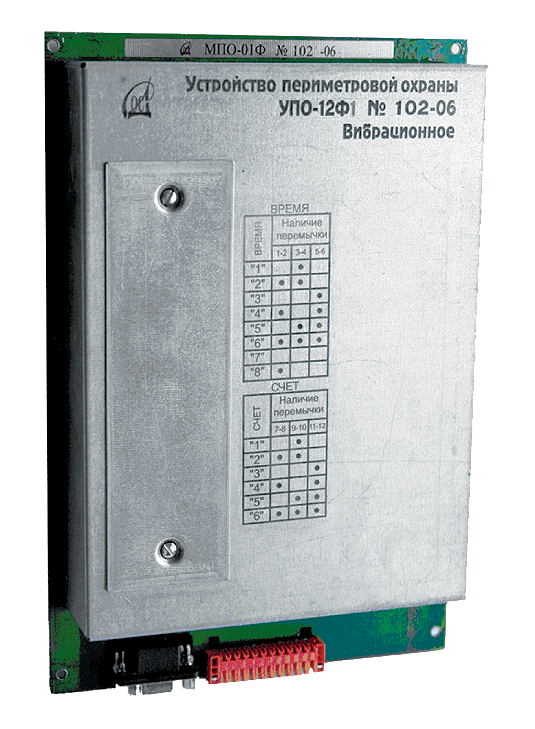

- модуль обработки МПО-01Ф;
- коробка соединительная КС-3;
- чувствительный элемент ЧЭ (кабель);
- комплект запасных частей, инструментов и принадлежностей (ЗИП);
- комплект инструментов и принадлежностей (КИП);
- комплект монтажных частей (КМЧ).

Принцип действия

По принципу действия устройство относится к стационарным периметровым пассивным вибрационным средствам обнаружения, чувствительным к механическим воздействиям на сигнальное заграждение. В качестве чувствительных элементов устройства обнаружения используется электрический кабель с эффектом контактной электризации.

При преодолении сигнального заграждения способом разрушения, подкопа или перелаза, в заграждении возникают механические вибрации, воздействующие на закрепленный кабельный чувствительный элемент. Работа устройства основана на трибоэлектрическом эффекте преобразования механических воздействий на кабельный чувствительный элемент в спектр электрических сигналов с последующим комбинированным алгоритмом выделения и анализа характерных спектров.

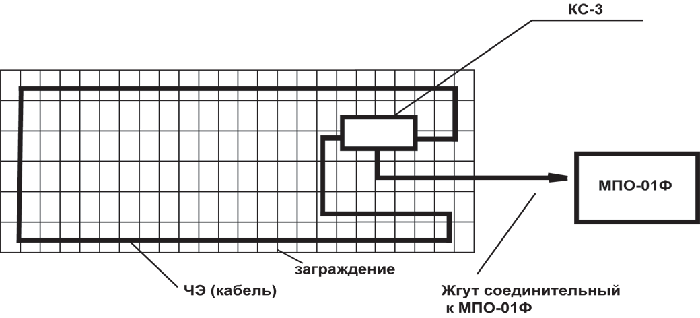

Структурная схема соединения устройства

Общие сведения об изделии

Устройство обеспечивает охрану участков, оборудованных сетчатым заграждением полноростового или козырькового типа и длиной до 20, 250 и 500 метров (в зависимости от исполнения), высотой до 3 м. и заглублением в грунт до 0,3 м.

Кабельный чувствительный элемент монтируется на сетчатом заграждении с помощью КМЧ, обеспечивающего жесткое закрепление кабеля ЧЭ на СЗ и через коробку соединительную КС-3 и жгут соединительный соединяется с модулем обработки МПО-01Ф. МПО-01Ф размещается в шкафах участковых ШУ-21Ф и сохраняет работоспособность при воздействии атмосферных осадков (дождь, снег), инея, росы, пыли, песка, соляного тумана и изменений атмосферного давления.

Устройство рассчитано на непрерывную работу без ежедневного обслуживания. Устройство обеспечивает постоянный контроль за исправностью кабельного чувствительного элемента и при его неисправности (обрыв, снижение сопротивления изоляции) выдает управляющий сигнал на приемно-контрольный прибор. При эксплуатации имеется возможность контроля исправности модуля обработки МПО-01Ф в ручном (с помощью джампера "КОНТРОЛЬ" модуля обработки) и дистанционном (со стационарной аппаратуры дистанционного управления, например ТСТ-05Ф) режиме.

Модуль обработки МПО-01Ф обеспечивает возможность регулировки чувствительности.

Устройство можно использовать как самостоятельное изделие, работающее на внешние средства оповещения, коммутация внешних цепей которых производится с использованием сигнала типа "сухой контакт" (нормально замкнутого и нормально разомкнутого контактов) или в виде уровней напряжения.

Варианты исполнения

* Данный вариант используется только для комплектов ЗИП

Технические характеристики
