5.4 Система радиосвязи с дистанционным выносом базовой радиостанции подразделения вневедомственной охраны

Применение ретранслятора в системе радиосвязи подразделения охраны требует получения дополнительной частоты, что осуществить на местах не всегда возможно. Для решения этой проблемы можно использовать дистанционный вынос базовой радиостанции, используя контроллеры серии С 100 "MOTOROLA". На рисунке 5.5 представлена структурная схема типовой системы радиосвязи подразделения охраны с использованием тонового шумоподавления и контроллера С 100 (тип "TONE REMOTE"), который управляет режимами базовой радиостанции GM 300 "MOTOROLA" с помощью тональных сигналов.

Указанную радиостанцию можно вынести на высотное здание, расположенное в непосредственной близости от подразделения охраны, и управлять ей по двухпроводной линии (при этом дальность радиосвязи достигает 1,5 км). В случае использования выделенной телефонной линии радиостанцию можно установить в любой точке города.

Фирма "MOTOROLA" выпускает следующие модификации контроллеров С 100:

- местное расположение (LOCAL CONTROL);

- дистанционное управление (DC REMOTE CONTROL) по двухпроводной линии; управляющие сигналы кодируются различными уровнями напряжения (дальность управления достигает 1,5 км);

- дистанционное управление (TONE REMOTE CONTROL) по выделенной телефонной линии; управляющие сигналы кодируются различными тональными посылками.

Контроллер С 100 обеспечивает следующие функции:

- передачу;

- контроль эфира;

- переключение каналов (от 2 до 16);

- внутреннюю связь (при установке от 2 и более контроллеров С 100 в подразделении охраны возможна организация нескольких рабочих мест диспетчеров, работающих на одну базовую радиостанцию При этом диспетчеры могут устанавливать радиосвязь друг с другом).

Контроллер С 100 конструктивно выполнен в виде телефонного аппарата с внутренним динамиком. Наиболее оптимальным в системе радиосвязи является применение контроллера типа "TONE REMOTE". При этом дополнительно к нему необходимо подключать специальный адаптер типа L 1458, который преобразует тональные управляющие сигналы, передаваемые по выделенной (или двухпроводной) телефонной линии, в сигналы: ПЕРЕДАЧА, КОНТРОЛЬ КАНАЛА, ПЕРЕКЛЮЧЕНИЕ КАНАЛОВ и др.

В системе радиосвязи с контроллером С-100 возможно использование функций тонового (кодового) шумоподавления.

В таблице 5.10 приведен пример комплектации базового оборудования для системы радиосвязи с выносом базовой радиостанции.

Диспетчерская система радиосвязи подразделения вневедомственной охраны с выносом базовой радиостанции

Таблица 5.10 - Оборудование системы с базовой радиостанцией "MOTOROLA"

 Наименование оборудования

Кол-во

Цена за ед оборуд

Сумма,
$ США

Пульт диспетчера С 100 ("TONE REMOTE")

1

550

550

Шнур питания HKN 9402

1

12

12

Источник питания С 100

1

54

54

Адаптер L 1458

1

600

600

GM 300, 8 к, 10...25 Вт, 146...174 МГц

1

465

475

Источник питания RM-20M-BB "ASTRON" c резервным питанием аккумулятор А 512/40 "Sonnenschein", емкость 40 Ач

1

380

380

Базовая антенна ARX 2В "CUSHCRAFT", усиление 7 дБ

1

130

130

Кабель РК 50-7

30 м

2,5

75

Устройство грозозащиты LAC-4H "CUSHCRAFT"

1

70

70

Комплект разъемов SO 239, PL 259

1

60

60

Всего

2426

Абонентские радиостанции (автомобильные)

GM 300 "MOTOROLA"

FTL 2011 "VERTEX"

TK 768 "KENWOOD"

Абонентские радиостанции (портативные)

P 110

GM 300 "MOTOROLA"

VX 500 "VERTEX"

TK250 "KENWOOD"

* Переходник PL 259/miniUHF применяется в системе радиосвязи, построенной на базе оборудования фирмы "MOTOROLA"

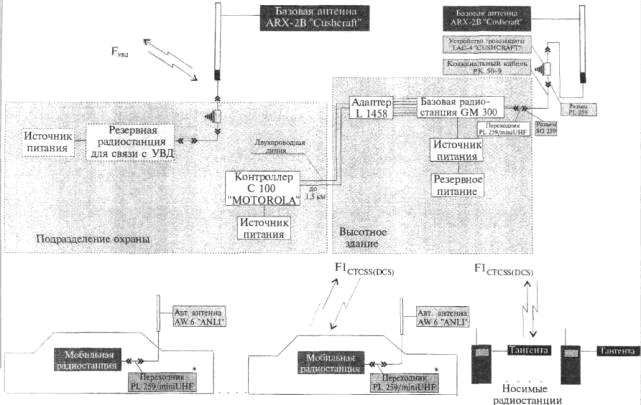

Рисунок 5.5 - Схема типовой системы радиосвязи подразделения вневедомственной охраны с дистанционным выносом базовой радиостанции с использованием тонового или кодового шумоподавления
