6.14.2 Устройство освещения устанавливают на расстоянии 3 м от ПОЭИИ, предназначенного для эксплуатации в помещениях, таким образом, чтобы оно находилось в ЭЧЗ, наиболее близкой к центральной оси ЗО.

Создают освещенность (6500+500) лк для ПОЭИИ классов 1 и 2 и (8500+500) лк для ПОЭИИ классов 3 и 4. Входное окно ПОЭИИ при этом должно находиться в наиболее яркой зоне светового пятна, создаваемого устройством освещения. Напряжение электропитания лампы должно быть 13,5 В. Для обеспечения требуемой освещенности допускается изменять расстояние от ПОЭИИ до устройства освещения.

Устройство освещения перекрывают экраном, включают электропитание ПОЭИИ и по истечении времени технической готовности проводят проверку положения ЭЧЗ.

Затем проводят испытания путем перекрытия светового потока от лампы экраном, движущимся поступательно в горизонтальной плоскости со скоростью (0,5±0,05) м/с, перпендикулярно световому потоку на расстоянии 100 мм от устройства освещения в соответствии с рисунком 5. Размеры экрана выбирают таким образом, чтобы он полностью перекрывал световой поток.



1 — направление движения экрана; 2 — устройство освещения; 3 — экран;
4 — направление светового потока

Рисунок 5 — Схема перекрытия светового потока экраном

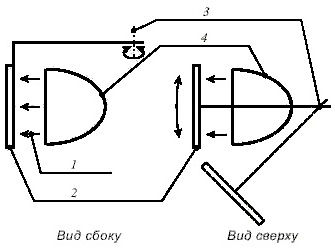

Допускается перекрывать световой поток вращением непрозрачного экрана относительно оси, расположенной в вертикальной плоскости, в соответствии с рисунком 6.



1 — направление светового потока; 2 — экран; 3 — ось вращения экрана;
4 — устройство освещения

Рисунок 6 — Схема перекрытия светового потока вращающимся экраном



Радиус и частоту вращения экрана выбирают, исходя из конструктивных особенностей устройства освещения таким образом, чтобы линейная скорость экрана была равна (0,5±0,05) м/с.

Проводят пять циклов испытания в режиме: в течение 2 с световой поток закрыт экраном полностью, затем открывают световой поток, далее в течение 2 с световой поток открыт полностью, затем экраном перекрывают световой поток. После этого выдерживают паузу в течение ЗО с и повторяют испытание.

В ходе испытаний ПОЭИИ не должен формировать извещение о тревоге.

Создают освещенность (6500+500) лк для ПОЭИИ классов 1 и 2 и (8500+500) лк для ПОЭИИ классов 3 и 4. Входное окно ПОЭИИ при этом должно находиться в наиболее яркой зоне светового пятна, создаваемого устройством освещения. Проводят рукой внутри ящика перед входным окном ПОЭИИ, не перекрывая световой поток от устройства освещения. ПОЭИИ должен сформировать извещение о тревоге.
