1 Краткий анализ тактико-технических характеристик и конструктивных особенностей современных интегрированных систем безопасности, нашедших применение в подразделениях вневедомственной охраны

1.1 Подсистема видеонаблюдения Приток-Видео

Подсистема видеонаблюдения предназначена для получения видеоизображения с видеокамер, установленных на охраняемом объекте, подключаемых через видеосервер или c IP-видеокамер, и трансляции его на пульт централизованного наблюдения (ПЦН) по команде или по заданному событию.

1.1.1 Принцип действия

Оператором системы в АРМ «Конфигуратор» к каждому объекту наблюдения (помещению, территории, предмету) привязываются (задается соответствие камера – объект) определенные камеры. Привязка камеры к объекту производится в случае, если данный объект попадает в поле зрения соответствующей камеры. При этом можно создать последовательность действий (для видеосерверов Domination), который будет выполнен перед показом видеоизображения.

Видео с объекта доступно оператору АРМ ПЦН дежурного в любой момент. В случае тревоги окно с видео будет показано автоматически, если есть привязка объект-камера. При вызове в АРМ ПЦН оператором функции «Показать камеру» будут отображены все камеры, привязанные к карточке. Изображение будет выведено локально (на АРМ, с которого была подана команда), удаленно в программе Domination, запущенной на другом компьютере в сети и настроенным для работы с АРМ ПЦН. Изображение с IP-видеокамер Axis будет отображено только локально.

Подсистема Приток-Видео может работать как в автоматическом, так и ручном режиме.

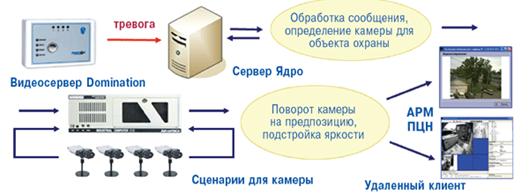

Рис. 1.1
Автоматический режим

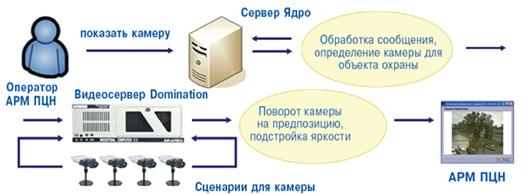

Рис. 1.2 Работа с камерами в ручном режиме



Функция «Показать камеру» АРМ ПЦН может быть вызвана:

• из выпадающего меню на закладках «Диапазоны», «Тревоги», «Точки прохода»;

• из выпадающего меню в окне «Просмотр планов»;

• из окна «Работа с видео».

При открытии пункта главного меню «Аппаратура - Работа с видео» открывается окно со списком всех доступных видеокамер. Для того чтобы получить изображение с требуемой камеры, необходимо дважды щелкнуть левой кнопкой мыши на ней, либо нажать на кнопку «Показать камеру», соответствующую требуемой камере. Камеры, подключенные к серверу Domination, могут управляться по событию на охраняемом объекте.

1.1.2 Функциональные особенности

• возможна привязка нескольких камер к одному объекту;

• возможна привязка одной камеры к нескольким объектам;

• автоматический показ видеоизображения с тревожного объекта;

• автоматическое позиционирование поворотных камер, по заранее заданным сценариям;

• отображение видеопотока на нескольких мониторах одновременно;

• разграничение доступа операторов на просмотр видео с разных камер;

• разделение «тревожного» видео и дежурного режима по разным видеомониторам.

1.1.3 Состав подсистемы видеонаблюдения Приток-Видео

• видеосервер Domination;

• аналоговые видеокамеры (до 16 шт. к одному видеосерверу Domination);

• IP-видеокамеры (Axis и Mobotix);

• рабочая станция с установленным ПО Приток-А 3.6.
