Приложение А

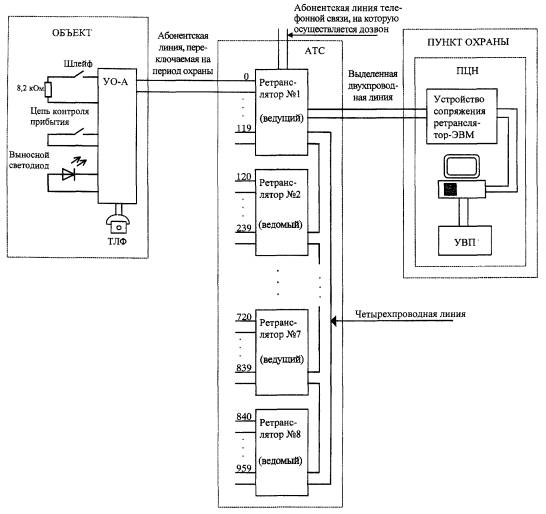

Структурная схема системы передачи извещений СПИ 01040539-120/900-1 "Фобос-А"

Примечания:

1 Ретранслятор № 1-Р04059-20/100-1/1, ретрансляторы№ 2 ... № 8-Р 04059-20/100-1.

2 В качестве объектового устройства подключают УО (см. приложение А) для работы с ручной тактикой взятия/снятия или УО-А для работы с автоматизированной тактикой.
