2.5 Дверные глазки

Дверной глазок - устройство, с помощью которого, не открывая входную дверь, можно визуально контролировать пространство непосредственно за дверью. Чертеж стандартного глазка показан на рисунке 7.

Рис. 7

Дверной глазок должен обеспечивать очень четкое изображение всех предметов (при условии высокой и средней освещенности) на расстоянии от 0,5 до 5,0 метров.

Конструктивно дверной глазок состоит из следующих элементов (деталей): корпуса, наружной гайки, внутренней гайки и оптической части.

Корпус дверного глазка изготавливается из пластмассы или металла. Длина дверного глазка, относительно толщины дверного полотна, регулируется при помощи внутренней гайки.

Конструкция оптической части дверного глазка состоит из:

- окуляра (линзы, обращенной к глазу наблюдателя);

- объектива (линзы, повернутой к наблюдаемому предмету).

Наиболее распространенная конструкция оптической части дверного глазка состоит из четырех линз, обеспечивающих угол обзора от 180 до 200 градусов без искажения изображения. Оптика глазка изготавливается из стекла или пластмассы.

По размеру дверные глазки делятся на три основные группы:

- глазки стандартные (при толщине двери 30-55 мм);

- глазки удлиненные (при толщине двери 55-100 мм);

- глазки сверхдлинные (при толщине двери больше 100 мм).

Существуют специальные дверные глазки, обладающие следующими свойствами:

- просмотр пространства через двойные двери (глазки для двойных дверей);

- скрытное наблюдение (потайные глазки);

- вандалоустойчивые глазки;

- пуленепробиваемые глазки.

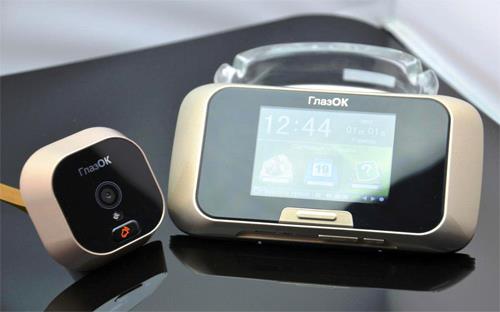

В последнее время широкое применение получили дверные видеоглазки с элементами видеонаблюдения (Рис 8), имеющие с наружной стороны двери внешний вид стандартного дверного глазка.

Дверные видеоглазки по способу записи и передачи информации разделяют на:

- аналоговые и цифровые;

- проводные и беспроводные.

Рис. 8

Во всех видеоглазках используют матрицы, выполненные по технологии CCD и CMOS.

По типу конструкции видеоглазки можно разделить на две группы, отличающихся техническими параметрами и стоимостью:

- бескорпусные видеоглазки;

- корпусные видеоглазки.

В самых распространённых моделях видеоглазков используется ПЗС (CCD) матрица, со встроенным объективом f = 6 или 3,6 мм и афокальной оптической насадкой, которая устанавливается перед объективом для увеличения фокусного расстояния. Видеоглазки на основе CMOS матрицы на данный момент не нашли широкого применения из-за низкого разрешения. Комбинации различных объективов и насадок для видеоглазков обеспечивают следующие углы обзора:

- 90° по горизонтали, 67° по вертикали;

- 120° по горизонтали, 90° по вертикали;

- 170° по горизонтали, 120° по вертикали.

Преимущества дверных видеоглазков:

- возможность интеграции в общую систему видеонаблюдения;

- возможность круглосуточного контроля событий происходящих за дверью;

- возможность видеозаписи посетителей;

- возможность ведения видеосъемки в отсутствии источников освещения (при наличии инфракрасной подсветки);

- возможность избирательной записи на жесткий диск ПК или видеорегистратор.
