Методические рекомендации Р 78.36.043-2014 Выбор и применение дверных блоков. Классификация, способы установки и усиления конструкции

Содержание

Введение

Термины и определения

1 Классификация дверных блоков

2 Варианты конструктивного исполнения дверных блоков

2.1 Дверное полотно и коробка

2.2 Ребра жесткости

2.3 Дверные петли

2.4 Замки для металлических дверей

2.5 Дверные глазки

2.6 Основные размеры и условные обозначения дверных блоков

3 Конструктивные требования к металлическим дверям по устойчивости к криминальному открыванию и взлому

4 Способы установки и усиления металлических дверей

5 Рекомендации по применению дверных блоков. Возможность применения альтернативных решений в зависимости от категории объекта

6 Нормативная документация















2.3 Дверные петли

В стандартной комплектации металлической двери используется два комплекта петель. Для увеличения надежности и устойчивости к взлому, при сборке используют более двух комплектов петель. Выбор петель должен основываться на весе двери – для каждой конструкции предусмотрена своя предельно допустимая масса нагрузки.

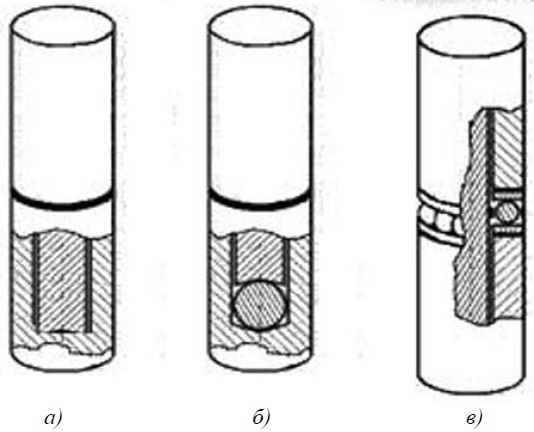

Условные обозначения:
а) простая петля б) петля с шариком в) петля на опорном подшипнике

Рис. 5 – виды петель


Петли для металлических дверей существуют следующих видов:

- простые, без подшипника (Рис. 5 а), состоят из штыря (ось вращения), обеспечивающего закрытие/открытие дверей, и колпака, который сверху надевается на штырь. Выдерживают вес полотна до 70 кг, при большой нагрузке быстро изнашиваются.

- петли с шариком (Рис. 5 б) и на опорном подшипнике (Рис. 5 в) предназначены для дверей весом до 150 кг. Благодаря подшипникам, вес полотна равномерно распределяется, дверь не издает скрипов, плавно скользит. Требует небольшого количества смазки.

- двери весом свыше 150 кг рекомендуется оснащать скрытыми петлями (Рис. 6), их врезают в торец дверной коробки и полотна. Скрытые петли обеспечивают самую надёжную защиту против съема и срезания.



Рис. 6
