Приложение Г
(рекомендуемое)

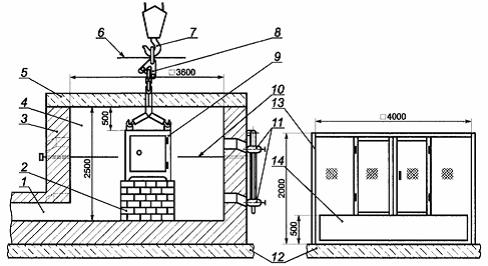

Установка для испытаний сейфов на огнестойкость



1 — дымовая труба; 2 — опора образца; 3 — кладка печи; 4 — огневая камера;
5 — перекрытие печи; 6 — защитный экран; 7 — подъемно-транспортное устройство;
8 — сбросное устройство; 9 — образец; 10 — термопары печные; 11 — форсунки;
12 — фундамент; 13 — защитное ограждение; 14 — гравийная подушка

Рисунок Г.1
